Szczegóły Produktu:
|
| Produkt: | 7.6 cala kwadratowy wyświetlacz LCD | Rozstrzygnięcie: | 800*800 kropek |
|---|---|---|---|
| interfejs: | MIPI | Luminancja powierzchni: | 1000 cd/m2 (nitów) |
| Kierunek patrzenia: | IPS, cały kąt widzenia | Kontroler LCD: | ILI9881C |
| Temperatura robocza: | -20°C do +70°C | Temperatura przechowywania.: | -25°C do +75°C |
| Jasność: | 1000 nitów | Połączenie: | ZIF FPC |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 800x800 kropek TFT LCD Display,70,6-calowy wyświetlacz TFT LCD |
||
O tej pozycji: SFTO760GX-7109AN
Odkryj najnowocześniejsze technologieWysokiej jasności 7,6-calowy wyświetlacz IPS Square TFT LCD, z imponującym poziomem jasności 1000 nitów.800x800 kropekkonfiguracji, zapewniając żywe i wyraźne wizualne efekty dla różnych zastosowań.
Ten wydajny wyświetlacz TFT LCD jest idealny do wielu zastosowań, w tym:
Dzięki solidnej konstrukcji i potężnym funkcjom wysokiej jasności 7,6-calowy ekran IPS Square TFT LCD został zaprojektowany tak, aby spełniać wymagające wymagania w różnych branżach,zapewnienie niezawodności i wydajności.
Podnieś swoje projekty zWysoka jasność 1000 nitów 7,6-calowy IPS Square TFT LCD Displayi doświadcz bezkonkurencyjnej jakości wizualnej!
Specyfikacja produktu
| Pozycja | Specyfikacja | Jednostka |
| Rozmiar LCD | 7.6 | Calownik |
| Tryb wyświetlania | Zazwyczaj czarny | - Tak. |
| Rozstrzygnięcie | 800 ((RGB) x 800 | Pixel |
| Wskaźnik rozmiaru pikseli | 36.5 ((H) x 109.5 ((V) | μm |
| Układ pikseli | Wyróżnienie: | |
| Kierunek widzenia | Wolne |
- |
| Wymiar zarysu modułu | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
| LCD AA | 135.36 (H) * 135.36 (V) | mm |
| Kolory | 16.7M |
- |
| Interfejs | MIPI |
- |
| Temperatura pracy | -20°C ~ +70°C |
- |
| Temperatura przechowywania | -30°C ~ +80°C |
- |
Rysunek
Maksymalna wartość bezwzględna
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania | VCI~GND | - 0.3 | +6.5 | V |
| Napięcie zasilania 2 | IOVCC~GND | - 0.3 | +3.3 | V |
| Zakres napięcia wejściowego logicznego | WiN | - 0.3 | IOVCC+0.3 | V |
| Zakres napięcia wyjściowego logicznego | Vo | - 0.3 | IOVCC+0.3 | V |
| Temperatura pracy | Topr | -20 | +70 | °C |
| Temperatura przechowywania | Tstg | -25 | +75 | °C |
Charakterystyka prądu stałego
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania dla obwodu analogowego | VCl | 2.5 | 3.3 | 3.6 | V |
| Napięcie zasilające obwód logiczny | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Napięcie wejściowe "H"leve | VH | 0.7*IOVCC | IOVCC | V | |
| Napięcie wejściowe "L'leve" | VL | GND | 0.3*IOVCC | V | |
| napięcie wyjściowe "H" poziom | Wojciechu! | 0.8*IOVCCl | IOVCC | V | |
| Napięcie wyjściowe "L'leve" | Vol. | GND | 0.2*IOVCC | V |
Definicja pin interfejsu
| Szpilka Nie, nie, nie. | Symbol | Opis |
| 1 | LEDA | Anodę oświetlenia tylnego LED |
| 2 | LEDK | Katodę podświetlenia LED. |
| 3 | LEDK | Katodę światła wstecznego LED |
| 4 | VCl | Zasilanie dla mocy analogowej |
| 5 | IOVCC | Zasilanie dla układu zasilania logicznego i układu I/O |
| 6 | Zresetowanie | /Sygnał resetowania (niską aktywność) |
| 7 | TE | Wydajność efektu rozdzierania |
| 8 | PWM | Wyjście częstotliwości PWM do sterowania sterownikiem LCD. |
| 9 | GND | Ziemia silnikowa |
| 10 | MIPI_DP0 | Pozytywny pin wejściowy pas danych MIPI-DSI 0 |
| 11 | MIPI_DNO | Pojazd danych MIPI-DSI 0 - przycisk wejściowy |
| 12 | GND | Ziemia silnikowa |
| 13 | MIPI_DP1 | Pozytywny pin wejściowy pas danych MIPI-DSI 1 |
| 14 | MIPI_DN1 | Pozycja MIPI-DSI w pasie danych 1 |
| 15 | GND | Ziemia silnikowa |
| 16 | MIPI_CLKP | Ścieżka danych MIPl-DSI z dwoma wpisami. |
| 17 | MIPI_CLKN | MIPI-DSI - pas danych |
| 18 | GND | Ziemia silnikowa |
| 19 | MIPI_DP2 | MIPI-DSI pas danych 2 pozytywny pin wejściowy |
| 20 | MIPI_DN2 | MIPI-DSI data lane 2 - negatywny pin wejściowy |
| 21 | GND | Wyrzuty mocy |
| 22 | MIPI_DP3 | Pozytywny pin wejściowy pasu danych MIPI-DSI 3 |
| 23 | MIPI_DN3 | MIPI-DSI data lane 3 - negatywny pin wejściowy |
| 24 | GND | Ziemia silnikowa |
| 25 | TP_INT | INT pin dla CTP ((NC)) |
| 26 | TP SDA | SDA pin dla CTP ((NC)) |
| 27 | TP_SCL | Wskaźnik SCL dla CTP ((NC)) |
| 28 | TP_RESET | Przesunięcie szpilki do TP ((NC)) |
| 29 | TP_VCl | Wynik wyników badań |
| 30 | TP_IOVCC | IOVCCpin dla CTP ((NC) |
Charakterystyka optyczna
| Pozycja | Symbol | Warunek N | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Przekaźność (bez polaryzatora) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| Wskaźnik kontrastu | Kr | 1000 | 1200 | ||||
| Czas reakcji | Tony+Toff | 30 | 35 | W państwach członkowskich | |||
| Światłość powierzchni | LV | 850 | 1000 | cd/m2 | |||
| Różnorodność kolorów | θ=0° | 65 | 70 | % | |||
|
Zakres kąta widzenia |
Albo V er |
Ows+ |
Centrum CR>10 |
85 | g | ||
| Ows- | 85 | g | |||||
| Oy+ | 85 | g | |||||
| - Nie, nie. | 85 | g | |||||

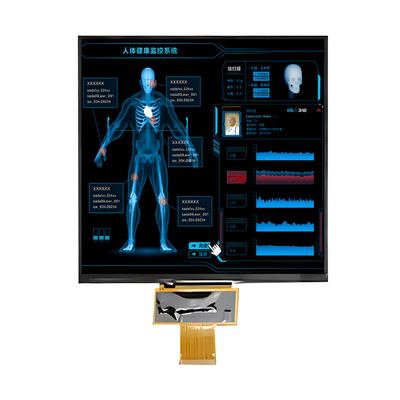

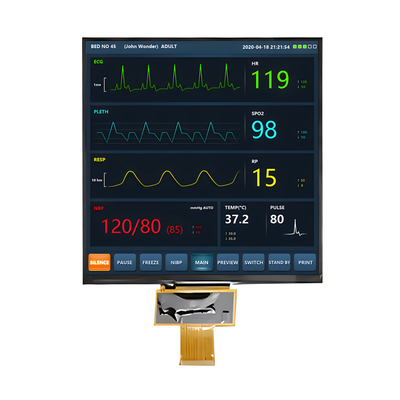

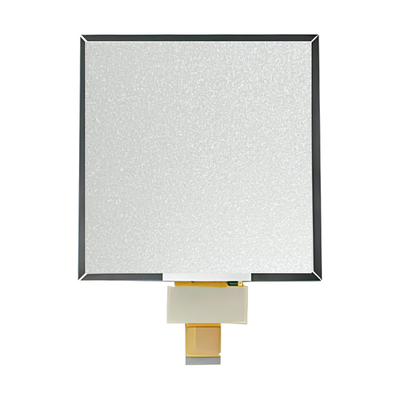

Obraz produktu
