Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 10,4 cala | Rozstrzygnięcie: | 1024*600 kropek |
|---|---|---|---|
| interfejs: | LVDS | Luminancja powierzchni: | 800 cd/m2 ((nits) |
| Kierunek patrzenia: | IPS, cały kąt widzenia | Temperatura robocza: | -20°C do +70°C |
| Temperatura przechowywania.: | -30°C do +80°C | Połączenie: | ZIF FPC |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs LVDS wysokiej jasności TFT,800 nitów wyświetlacz TFT LCD,Wyświetlacz TFT LCD o przekątnej 10 |
||
O tej pozycji: SFTO1040YX-7241AN
Doświadcz wspaniałych obrazów zWysokiej jasności 10,4-calowy ekran IPS TFT LCD, zaprojektowany w celu zapewnienia wyjątkowej wydajności w różnych zastosowaniach.800 nitów, ten wyświetlacz LCD zapewnia jasne i żywe obrazy, co czyni go odpowiednim zarówno dla środowisk wewnętrznych, jak i zewnętrznych.
Jasność:O mocy wyjściowej przekraczającej 50 W800 nitówPonadto wyświetlacz ten jest doskonały w warunkach jasnych, zapewniając doskonałą widoczność bez uszczerbku dla jakości obrazu.
Wysokiej jakości technologia IPS:Technologia In-Plane Switching (IPS) zapewnia szerokie kąty widzenia i dokładną reprodukcję kolorów, zapewniając spójne i żywe wrażenia wizualne z dowolnego kąta.
Rozstrzygnięcie:Wyświetlacz ma rozdzielczość1024x768 pikseli, umożliwiające ostre i szczegółowe obrazy, idealne do zastosowań przemysłowych, urządzeń medycznych i interaktywnych kiosków.
Interfejs LVDS:Wyposażone wInterfejs sygnalizacji różnicowej niskiego napięcia (LVDS), ten wyświetlacz zapewnia szybkie i wydajne przesyłanie danych, ułatwiając integrację z różnymi urządzeniami i systemami.
W sprawie100,4-calowy wyświetlacz IPS TFT LCDjest idealny do wielu zastosowań, w tym:
Łącząc wysoką jasność, doskonałą dokładność koloru i wszechstronne opcje łączności,Wysokiej jasności 10,4-calowy ekran IPS TFT LCDjest idealny dla profesjonalistów poszukujących niezawodnych i wysokiej jakości wyświetlaczy dla swoich projektów.Ten wyświetlacz oferuje wymaganą wydajność.
Uaktualnij swoje rozwiązania wyświetleniowe już dziś dzięki wysokiej jasności 10,4-calowemu wyświetlaczowi IPS TFT LCD i ciesz się lepszą widocznością i jasnością we wszystkich aplikacjach wizualnych!
Specyfikacja produktu
| Pozycja | Specyfikacja |
| Rozmiar panelu | 10.4 |
| Liczba pikseli | 1024 × RGB (3) × 768 |
| Obszar aktywny | 211.2 ((H) x 158.48 ((V)(mm) |
| Wskaźnik pikseli | 0.20625(H) × 0.20625(V) x RGB (mm) |
| Wymiar zarysu | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Liczba kolorów | 16.7M |
| Tryb wyświetlania | Tryb transmisji, zazwyczaj czarny |
| Kierunek widzenia | Pełne oglądanie |
| Format wyświetlania | Wyrównanie: |
| Obsługa powierzchni | Przeciwświetlenie |
| Interfejs | LVDS |
| Podświetlenie | Biała dioda LED |
| Temperatura działania | -20~+70°C |
| Temperatura przechowywania | -30~80°C |
Wymiar zewnętrzny
Maksymalna wartość bezwzględna
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka |
| Digitalne napięcie zasilania | VDD | - 0.3 | 5.0 | V |
| Światło tylne Moc | V | - 0.3 | 28 | V |
Warunki pracy LCD
| Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Digitalne napięcie zasilania | VDD | 2.8 | 3.3 | 3.6 | V |
| Prąd mocy | IDD | - Tak. | 0.3 | - Tak. | A |
| VDD | PDD | 1.0 | W | ||
| Prąd wejściowy | IRUSH | 2.0 | A | ||
| Światło tylne Powe | V | 8.2 | 9.6 | 10.5 | V |
Definicja pin interfejsu
| Nie, nie, nie. | Symbol | Funkcja |
| 1 | NC | Brak połączenia. |
| 2 | GND | Powierzchnia |
| 3 | RIN3+ | W przypadku sygnału LVDS ((+) - kanał 3 |
| 4 | RIN3- | Pojazd z silnikiem LVDS |
| 5 | GND | Powierzchnia |
| 6 | RXCLK+ | Wymagania w zakresie bezpieczeństwa |
| 7 | RXCLK- | Sygnał zegarowy LVDS ((-) |
| 8 | GND | Powierzchnia |
| 9 | RIN2+ | W przypadku sygnału LVDS ((+) - kanał 2 |
| 10 | RIN2- | Pojazd z silnikiem LVDS |
| 11 | GND | Powierzchnia |
| 12 | RIN1+ | Pozycja 1 |
| 13 | RIN1- | Pozycja LVDS Signal ((-) -kanał 1 |
| 14 | GND | Powierzchnia |
| 15 | RIN0+ | Pozycja 0 |
| 16 | RIN0- | Pozycja 0 |
| 17 | GND | Powierzchnia |
| 18 | NC | Brak połączenia. |
| 19 | GND | Powierzchnia |
| 20 | SEL6/8 | SELB = ∆0 ∆8Bit SELB = ∆1 ∆6Bit |
| 21 | NC | Brak połączenia. |
| 22 | NC | Brak połączenia. |
| 23 | NC | Brak połączenia. |
| 24 | Zwrot | Funkcja panelu odwrotnego |
| 25 | GND | Powierzchnia |
| 26 | GND | Powierzchnia |
| 27 | GND | Powierzchnia |
| 28 | Wpływ | napięcie dla układu cyfrowego 3.3V |
| 29 | Wpływ | napięcie dla układu cyfrowego 3.3V |
| 30 | Wpływ | napięcie dla układu cyfrowego 3.3V |
Charakterystyka optyczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
| Wskaźnik kontrastu | CR | - | 700 | - | ||
|
Światłość (środek) |
L |
750 |
800 |
- |
cd/m2 |
|
| Tolerancja świetlna | LU | 70 | 75 | % | ||
| Czas reakcji | Wzrost + spadek | - | 30 | 35 | ms | |
|
Kąt widzenia K=Wskaźnik kontrastu>10 |
Horyzontalny |
θx+ | 80 | 85 | - |
stopień |
| θx- | 80 | 85 | - | |||
|
Pionowa |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Kolorowość (CIE1931) |
Czerwony |
x |
Typ - 0.05 |
0.617 |
Wpisz + 0.05 |
|
| y | 0.327 | |||||
|
Zielona |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Niebieski |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Biały |
x | 0.299 | ||||
| y | 0.351 | |||||
| Gamma kolorów (stosunek NTSC) |
70 |
% |
||||
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga |
| Prąd LED | ILED | 120 | mA | Całkowita dioda LED | ||
| Włókno przednie | VF | 30.6 | V | IF=120mA | ||
| Prąd odwrotny | IR | 50 | μA | VR=3,3 V, 1LED | ||
| Rozpraszanie mocy | Pd | 3960 | mW | Całkowita dioda LED | ||
| Górny prąd do przodu | Działalność publiczna | 30 | mA | 1LED | ||
| Wsteczne napięcie | VR | 3.3 | V | 1LED | ||

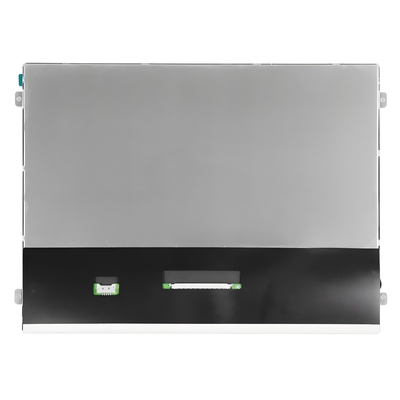

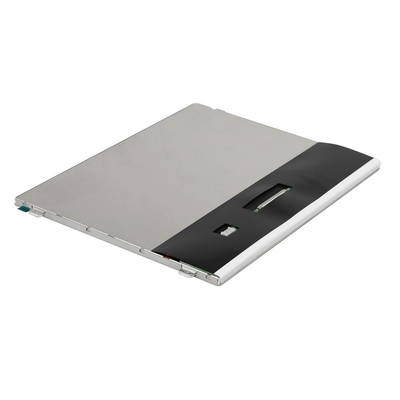

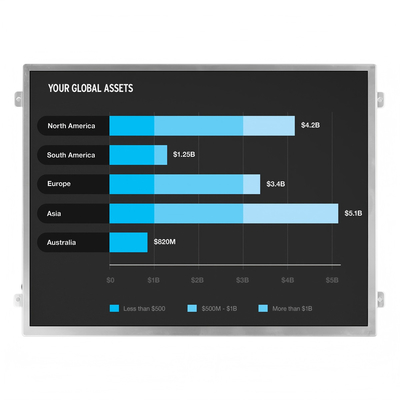

Obraz produktu
