Szczegóły Produktu:
|
| Produkt: | 5.7 cali wyświetlacz TFT LCD | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | body{background-color:#FFFFFF} 非法阻断155 window.onload = function () { docu | Kierunek patrzenia: | IPS pełny kąt widzenia |
| Układ scalony sterownika: | JD9168S | Kod PIN: | 40 PIN-ów |
| Połączenie: | Rodzaj złącza | Luminancja powierzchni: | 500 cd/m2 (nitów) |
| interfejs: | RGB | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | Wyświetlacz LCD TFT z interfejsem RGB,Wyświetlacz TFT LCD o rozdzielczości 640x480,Aplikacje przemysłowe Wyświetlacz TFT LCD |
||
O tym przedmiocie SFTO570DX-7263AN
Popraw swoje projekty przemysłowe za pomocą 5,7-calowego ekranu TFT LCD, zaprojektowanego z myślą o optymalnej wydajności i wszechstronności.co sprawia, że jest idealny do różnych zastosowań przemysłowych wymagających jasnej i niezawodnej mocy wizualnej.
Kluczowe cechy:
Wysokiej jakości ekran:5,7-calowa technologia TFT zapewnia żywe kolory i ostre obrazy, zapewniając doskonałą widoczność w różnych warunkach oświetleniowych.dostarcza szczegółowych obrazów dla dokładnej reprezentacji danych.
Interfejs RGB:Wyświetlacz jest wyposażony w interfejs RGB, który ułatwia łatwą integrację z różnymi systemami sterowania przemysłowego.Standardowe opcje łączności sprawiają, że łatwo jest łączyć się z mikrokontrolerami i innymi urządzeniami.
Różnorodne zastosowania:Ten wyświetlacz TFT LCD jest idealny do szerokiego zakresu zastosowań przemysłowych, w tym produkcji, automatyki, systemów sterowania i wielu innych.monitorowanie sprzętu, oraz interaktywne wyświetlacze.
Trwały projekt:Moduł wyświetlacza, zaprojektowany tak, aby sprostać wymaganiom środowisk przemysłowych, zapewnia niezawodność i długowieczność, co czyni go doskonałym wyborem w różnych warunkach, od fabryk po laboratoria badawcze.
Użytkownikowi przyjazny:Dzięki łatwym w obsłudze instrukcjom i obsłudze standardowych protokołów wyświetlania, ten moduł LCD umożliwia płynną integrację z bieżącymi projektami, minimalizując czas i wysiłek konfiguracji.
Kompaktowy rozmiar:Jego kompaktowy kształt pozwala na oszczędność przestrzeni, co czyni go idealnym rozwiązaniem dla ciasnych instalacji, w których nieruchomości są bardzo drogie.
Dlaczego wybrałeś ten wyświetlacz?
5,7-calowy wyświetlacz TFT LCD z rozdzielczością 640x480 i interfejsem RGB jest solidnym rozwiązaniem dla zastosowań przemysłowych, które wymagają jasności, trwałości i łatwości integracji.Uaktualnij swoje projekty za pomocą tego wydajnego modułu wyświetlania, który pomaga poprawić interakcję z użytkownikiem i zapewnia niezawodną prezentację danych.
Zamów teraz, aby dodać ten niezbędny element do swojego zestawu narzędzi przemysłowych!
Specyfikacja produktu
| Pozycja | Specyfikacja | Jednostka |
| Rodzaj LCD | TFT | - |
| Wyświetlanie koloru | 16.7M | - |
| Kierunek widzenia | IPS, wszystkie kąty widzenia | O godzinie |
| Temperatura pracy | -30~+80 | °C |
| Temperatura przechowywania | -30~+80 | °C |
| Rozmiar modułu | Zwróć się do rysunku | mm |
| Obszar aktywny ((W × H) | 115.20X86.40 | mm |
| Liczba kropek | 640 x 480 | kropki |
| Kontroler LCM | JD9168S | - |
| Napięcie zasilania | 3.3 | V |
| Podświetlenie | 3S7P-LED (białe) | sztuk |
| Interfejs | Interfejs RGB | - |
Wymiary zewnętrzne
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka |
| Napięcie zasilające | Wpływ | - 0.3 | 3.3 | V |
| Napięcie zasilania podświetlenia | VLED | - 0.3 | 6.0 | V |
| Temperatura pracy | Na górze | - 30 | 80 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
Charakterystyka podświetlenia
| Pozycja | Symbol | Typowa wartość | |
| Napięcie zasilania | VLED | 5V | |
| Prąd zasilający | IL | 300 - mA | |
| Zużycie energii | PL | 1.5 - W | |
| Częstotliwość sterowania PWM | FPDIM | 50K Hz | |
| Światło tylne włączone i wyłączone | Wysoki |
Wyniki |
1.4 VLED V |
| Niski | 0 - 0,4 V | ||
| Poziom sterowania PWM | Wysoki |
VPDIM |
1.5 V |
| Niski | 0 - 0,4 V | ||
| Jednorodność | ΔBp | 80% | |
| Czas życia | czas | 40K godzin | |
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Definicja |
| 1 | U/D | Ja... | Kierunek skanowania w górę/dolę na moduł paneli. |
| 2 | NC | - | Brak połączenia. |
| 3 | HSYNC | Ja... | Horyzontalny synchronizator w interfejsie RGB. |
| 4-6 | VLED | P | Zasilanie dla sterownika LED. |
| 7 | Wpływ | P | Zasilanie TFT. |
| 8 | VSYNC | Ja... | Pionowe wejście synchronizacji w interfejsie RGB. |
| 9 | DE | Ja... | Wprowadzenie danych w interfejsie RGB. |
| 10 | XL | Ja... | Brak połączenia. |
| 11 | YU | Ja... | Brak połączenia. |
| 12 | ADJ | Ja... | Pin wejściowy sygnału PWM. |
| 13-15 | B5-B3 | Ja... | Niebieski autobus danych. |
| 16 | WSS | P | Na ziemię. |
| 17-19 | B2-B0 | Ja... | Niebieski autobus danych. |
| 20 | WSS | P | Na ziemię. |
| 21-23 | G5-G3 | Ja... | Zielony autobus danych. |
| 24 | WSS | P | Na ziemię. |
| 25-27 | G2-G0 | Ja... | Zielony autobus danych. |
| 28 | WSS | P | Na ziemię. |
| 29-31 | R5-R3 | Ja... | Czerwony autobus danych. |
| 32 | WSS | P | Na ziemię. |
| 33-35 | R2-R0 | Ja... | Czerwony autobus danych. |
| 36 | XR | Ja... | Brak połączenia. |
| 37 | YD | Ja... | Brak połączenia. |
| 38 | DCLK | Ja... | Wprowadzenie zegara pikseli w interfejsie RGB. |
| 39 | WSS | P | Na ziemię. |
| 40 | L/R | Ja... | Lewy/prawy kierunek skanowania modułu panela. |

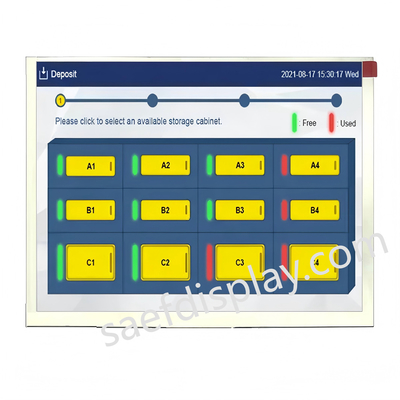

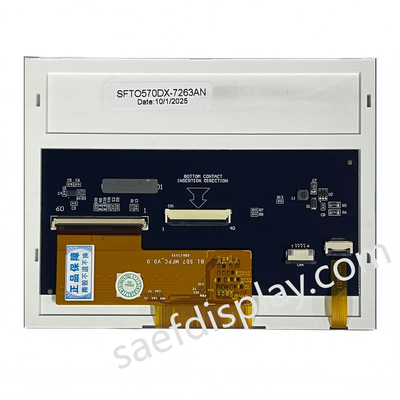

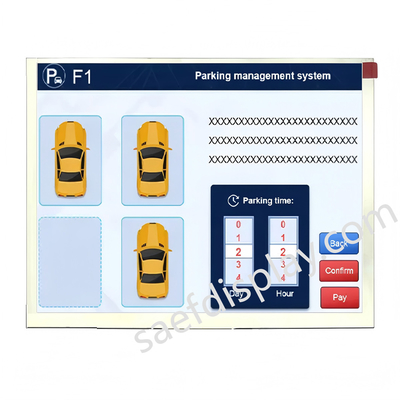

Obraz produktu
