Szczegóły Produktu:
|
| Produkt: | 2,4-calowy wyświetlacz TFT | Rozstrzygnięcie: | 240*320 |
|---|---|---|---|
| Ekran dotykowy: | Rezystancyjny panel dotykowy | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| interfejs: | MCU | Kod PIN: | 25 pinów |
| Połączenie: | Lutowanie | Luminancja powierzchni: | 250 cd/m2 |
| Układ scalony sterownika: | ST7789V | Żywotność diody LED: | 40 000 godzin |
| Zgodność: | Zgodny z REACH i RoHS | ||
| Podkreślić: | Wyświetlacz LCD 240x320 TFT,MCU Interface TFT LCD Display,2Wyświetlacz TFT LCD o pojemności 0 |
||
Rysunek mechaniczny
Definicja pin interfejsu
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LED_K | O | Katodę LED |
| 2 | LED_A | O | Anodę LED |
| 3 | GND | Ja... | Powierzchnia |
| 4 | Wpływ | Ja... | Zasilanie 2,8 V |
| 5 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 6 | FMARK | O | Wydzielny szpil z efektem łzawienia |
| 7 | /CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 8 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 9 | RS | Ja... | Zarejestruj wybrany sygnał |
| 10 | /WR | Ja... | Wpisz sygnał stroboskopiczny |
| 11 | /RD | Ja... | Odczytywanie sygnału strobowego |
| 12 | GND | Ja... | Powierzchnia |
| 13-20 | DB7-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 21 | GND | Ja... | Powierzchnia |
| 22 | XR | O | Pin panelu dotykowego |
| 23 | YD | O | Pin panelu dotykowego |
| 24 | XL | O | Pin panelu dotykowego |
| 25 | YU | O | Pin panelu dotykowego |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| Prąd zasilający | Jeśli | - | 80 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 250 | - | Cd/m2 | If=80mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=80 mA |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 15 | - | Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 250 | - | - | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 80 | - | Stopień |
| θL | - | 80 | - | |||||
| - Nie, nie. | Θ+ | - | 80 | - | ||||
| - Nie. | - | 80 | - | |||||

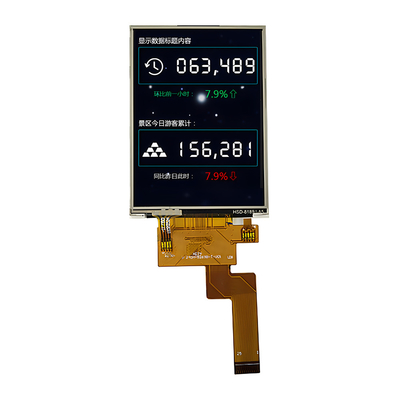

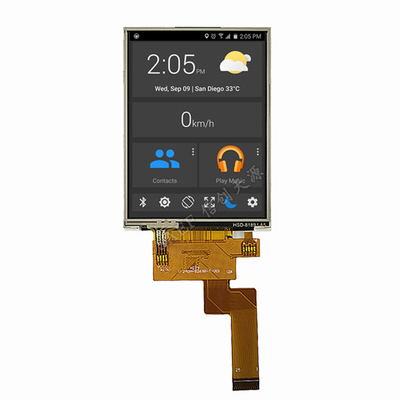

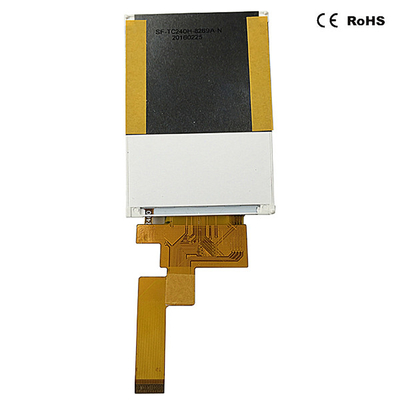

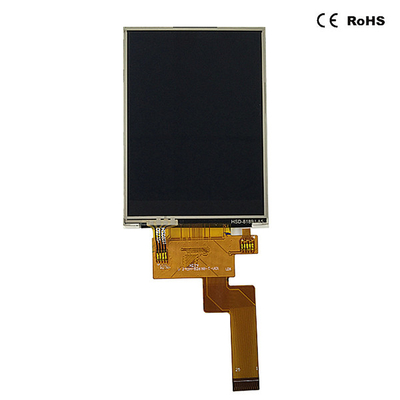

2.4 " TFT LCD Display Rysunek Demonstracja produktu
