Szczegóły Produktu:
|
| Produkt: | 2.2 cali wyświetlacz TFT | Rozstrzygnięcie: | 200x480 kropek |
|---|---|---|---|
| Ekran dotykowy: | bez | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| interfejs: | MIPI | Kod PIN: | 20 PINÓW |
| Połączenie: | ZIF | Luminancja powierzchni: | 500 cd/m2 |
| Układ scalony sterownika: | ST7797 | Temperatura pracy.: | -20℃ do +70℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT o pojemności 500 nitów,2.2 cali wyświetlacz TFT LCD,Wyświetlacz LCD TFT o wymiarach 200x480 |
||
Ogólne specyfikacje
| Pozycja | Zawartość | Jednostka |
| Rodzaj LCD | 16.7M kolorowy TFT TRANSMISSVIEE | / |
| Długość przekątna | 2.2 | Calownik |
| Zalecane kierunek widzenia | Bezpłatnie | O godz. |
| Układ kropek | 200 ((R.G.B) * 480 | Punkta |
| Wielkość modułu (W*H*T) | 23.72*57.79*2.0+/-0.1 | mm |
| Obszar obserwacyjny (W*H) |
- Tak. |
mm |
| Obszar aktywny (W*H) | 21.72 razy 52.42 | mm |
| Wielkość pikseli (W*H) | 0.1086*0.1092 | mm |
| Typ podświetlenia | LED (biały 4*LED) | / |
| IC napędu | ST7797 | / |
| Typ interfejsu | Interfejs MIPI | / |
Rysunek mechaniczny
Definicja pin interfejsu
|
Numer PIN. |
Symbol |
Wpływ/wyjście |
Opis |
| 1 | GND | P | Powierzchnia |
| 2 | TP_VDD | P | CTP Zasilanie analogowe |
| 3 | TP_SCL | Ja... | I2C Serial Clock |
| 4 | TP_SDA | Ja... | Dane seryjne I2C |
| 5 | TP_RST | Ja... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | O | Zewnętrzne przerywanie INT do hosta, jest aktywne niskie, gdy palec dotyka ekranu |
| 7 | NC | - | - |
| 8 | GND | P | Powierzchnia |
| 9 | MIPI-D1N | Ja... | Sygnały danych różnicowych interfejsu MIPI |
| 10 | MIPI-D1P | Ja... | Sygnały danych różnicowych interfejsu MIPI |
| 11 | GND | P | Powierzchnia |
| 12 | MIPI-CN | Ja... | Sygnały zegarowe różnicowe interfejsu MIPI |
| 13 | MIPI-CP | Ja... | Sygnały zegarowe różnicowe interfejsu MIPI |
| 14 | GND | P | Powierzchnia |
| 15 | VCI | P | Zasilanie wewnętrznego analogu |
| 16 | IOVCC | P | Zapewnienie zasilania wewnętrznego I/O. |
| 17 | Zresetowanie | Ja... | Zresetowanie szpilki sygnału |
| 18 | GND | P | Powierzchnia |
| 19 | LEDK | P | Zasilanie wejście katodowe do podświetlenia |
| 20 | LEDA | P | Zasilanie Anodowe wejście do podświetlenia |
Maksymalne ratingi bezwzględne
| Parametry |
Symbol |
Min. |
Maksymalnie |
Jednostka |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH | / | 90% ((Max60.C) | RH |
| Napięcie zasilania | VCI | - 0.3 | 4.6 | V |
Charakterystyka prądu stałego
| Parametry |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
| Napięcie zasilania dla logiki | VCI | 2.65 | 2.8 | 3.3 | V |
| Zasilanie I/O | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Prąd wejściowy | Id. |
- |
TBD | TBD | mA |
| Wpływowe napięcie ̇H ̇poziom | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| Napięcie wejściowe | VIL | 0 |
- |
0.3*IOVCC | V |
| napięcie wyjściowe | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| napięcie wyjściowe | VOL | 0 |
- |
0.2*IOVCC | V |
Charakterystyka podświetlenia
| Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
Warunki |
| Włókno przednie | Vf | 2.9 | 3.1 | 3.3 | V | If= 80mA |
| BL Światłość | Lv | - | - | - | cd/m2 | |
| Jednorodność podświetlenia | Nie mniej niż 80% | |||||
| Liczba diod LED |
- |
4 | Pieczęć | |||
| Tryb połączenia | S/P/M | Równolegle |
- |
|||
Charakterystyka optyczna
| Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
|
Światłość powierzchniowa LCM |
Lv | - Tak. | 470 | 570 | - Tak. | cd/m2 | |
| Wskaźnik kontrastu | CR | - Tak. | 900 | 1000 | - Tak. | - Tak. | |
| Czas reakcji | Tr+Tf | - Tak. | - Tak. | 35 | 40 | msec | |
| Gamma kolorów | S(%) | - Tak. | - Tak. | - Tak. | % | ||
|
Kąt widzenia |
Ver+Hor |
CR ¢10 |
- Tak. | 160 | - Tak. |
g |
|

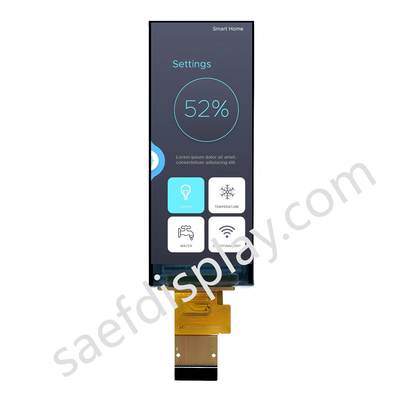

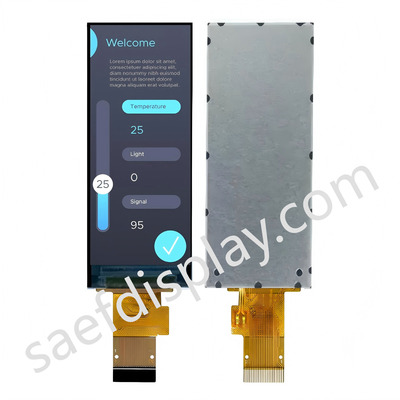

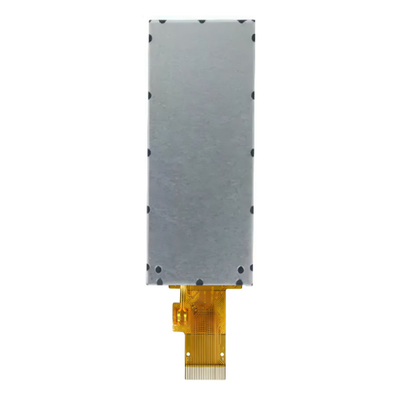

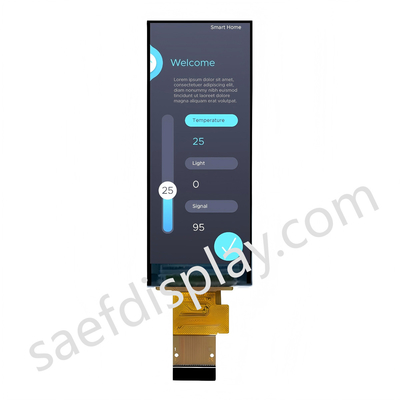

Obraz produktu
