Szczegóły Produktu:
|
| Produkt: | 10,77 cala TFT LCD | Rozstrzygnięcie: | 128*160 pikseli |
|---|---|---|---|
| Ekran dotykowy: | bez | Kierunek patrzenia: | godzina 12 |
| interfejs: | Linie SPI 4 | Kod PIN: | 14 |
| Połączenie: | Podłącz | Luminancja powierzchni: | 300 cd/m2 (wykonalne) |
| Układ scalony sterownika: | ST7735 | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT o niskiej mocy,10,77 cali wyświetlacz TFT LCD |
||
O tym przedmiocie: 1,77 cali TFT LCD Display SFTO177JY-7189AN
Uaktualnij swoje urządzenia z 1,77 caliem wyświetlacza TFT LCD od Shenzhen Saef Technology, wiodącego producenta wyświetlaczy TFT.Ten wysokiej rozdzielczości ekran TFT jest idealny do wielu zastosowań., od urządzeń noszonych po elektronikę użytkową i rozwiązania wyświetlacze IoT.
Kluczowe cechy
Wnioski
Rozwiązania IoTNasze wyświetlacze o niskim zużyciu energii są idealne dla urządzeń podłączonych, zapewniając długotrwałe działanie i niezawodność.
Zastosowanie przemysłowe:Nasze wyświetlacze są dostosowywalne i zbudowane tak, by wytrzymać trudne warunki.
Dlaczego wybrać technologię Shenzhen Saef?
Jako zaufany producent wyświetlaczy TFT, jesteśmy zobowiązani do dostarczania wysokiej jakości produktów, które spełniają potrzeby naszych globalnych klientów.77-calowy wyświetlacz TFT LCD jest zaprojektowany z precyzją i zaprojektowany dla wydajności, co czyni go idealnym wyborem dla twojego następnego projektu.
Zapoznaj się z naszą ofertą
Oprócz 1,77-calowego wyświetlacza oferujemy szeroki wachlarz wyświetlaczy TFT LCD, modułów OLED i niestandardowych rozwiązań wyświetleniowych, które spełniają Twoje wyjątkowe wymagania.Odwiedź naszą stronę internetową i dowiedz się więcej o naszych produktach i usługach.
Skontaktuj się z nami już dziś!
Niezależnie od tego, czy potrzebujesz standardowego produktu, czy rozwiązania na zamówienie, nasz zespół jest gotowy pomóc.
Shenzhen Saef Technology Ltd.Twój zaufany partner w dziedzinie innowacji w zakresie wyświetlacza.
Cechy
| Pozycja | Specyfikacja |
| Tryb wyświetlania | Zazwyczaj czarny, nadający. |
| Kierunek widzenia | Dwanaście |
| Kolory | 262K |
| IC napędu | ST7735 |
| Typ interfejsu | 4 SPI linii |
| Rysunek wymiarowy | 34.00(W) x 42.94(H) x 2.28(T) mm |
| Obszar aktywny LCD | 28.032 ((W) x 35.04 ((H) mm |
| Rozstrzygnięcie | 128 RGB ((H) x 160 ((V) pikseli |
| Wskaźnik pikseli | 0.219(W) x 0.219(H) mm |
Rysunek
Opis interfejsu
|
Nie. |
Symbol | Opis |
| 1 | NC | Brak połączenia. |
| 2 | GND | Powierzchnia |
| 3 | LEDK | Katodę podświetlenia |
| 4 | LEDA | Anoda podświetlenia tylnego (3.0V-3.4V) |
| 5 | GND | Powierzchnia |
| 6 | Zresetowanie | LCM Reset pin |
|
7 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 8 | SDA | Wprowadzenie/wyjście danych seryjnych. |
| 9 | SCL | Szpilka zegarka. |
| 10 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 11 | IOVCC | Zapewnienie zasilania dla interfejsu ((1.8V-3.3V) |
| 12 | CS |
Wybierz szpilkę (włączyć) |
| 13 | GND | Powierzchnia |
| 14 | NC | Brak połączenia. |
Schematyczny diagram
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
80 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
| Czas reakcji | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Wskaźnik kontrastu | CR | θ = 0° | 200 | 300 |
- |
|
|
Kąt widzenia |
Na górze | CR ¢10 | 40 | 45 | - |
- Nie. |
| Dołu | CR ¢10 | 15 | 20 | - | ||
| W lewo | CR ¢10 | 40 | 45 | - | ||
| - Tak, tak. | CR ¢10 | 40 | 45 | - | ||
|
Kolor CF chromatyczność (CIE)
|
Wx |
θ = 0° |
- 0.02 |
0.308 |
+0.02 |
|
| Wy | 0.327 | |||||
| Rx | 0.610 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gy | 0.567 | |||||
| Bx | 0.143 | |||||
| /Przez | 0.111 | |||||
| Rozmowy krzyżowe | ct | 2% | ||||
| Przekaźność | Trans | 6.21% | 60,9% |
- |

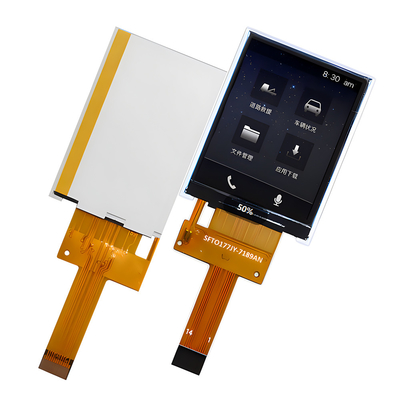

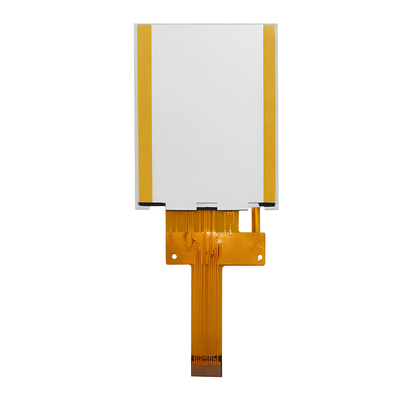

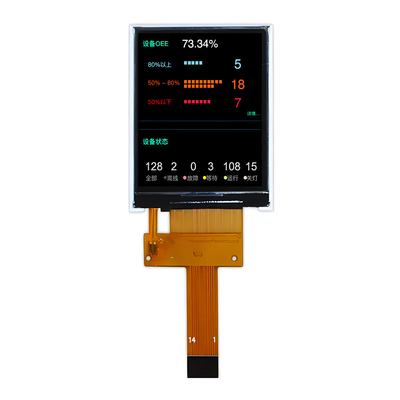

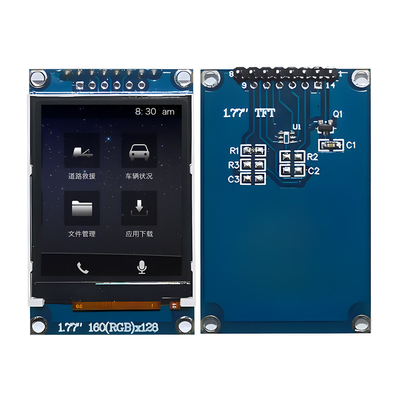

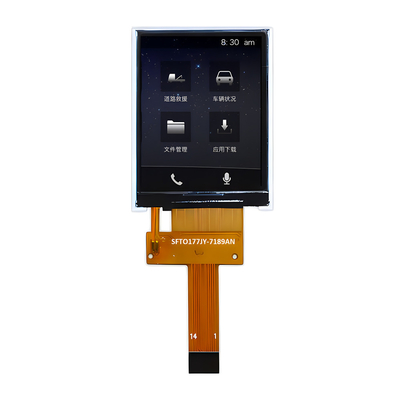

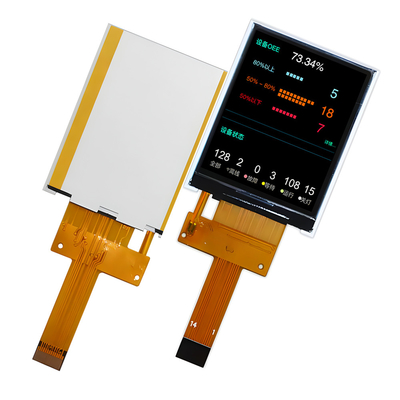

Zdjęcie produktu
Badania środowiskowe i niezawodności
| - Nie, nie. | Element testowy | Warunki | Wskazania |
| 1 | Działanie w wysokiej temperaturze | Ts= +80°C, 240 godzin |
Uwaga 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Działanie w niskich temperaturach | Ta= -30°C, 240 godzin | Uwaga 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Przechowywanie w wysokiej temperaturze | Ta= +80°C, 240 godzin | IEC60068-2-2 GB2423. 2-89 |
| 4 | Przechowywanie w niskiej temperaturze | Ta= -30°C, 240 godzin | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Przechowywanie w warunkach wysokiej temperatury i wilgotności | Ta= +60°C, 90% RH max, 160 godzin |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Wstrząs cieplny (brak działania) | -30°C 30 min ~ +80°C 30 min Czas zmiany: 5 min, 30 cykli |
Zacznij od zimna. temperatury, kończy się wysoka temperatura IEC60068-2-14, GB2423.22-87 |
|
7 |
Rozładowanie elektrostatyczne (operacja) |
C=150pF, R=330 Ω, 5 punktów/panel Powietrze: ±8KV, 5 razy; Kontakt: ±4KV, 5 razy; (środowisko: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Wibracje (Nieczynność) |
Zakres częstotliwości: 10~55Hz, Uderzenie: 1.mm Przesunięcie: 10Hz~55Hz~10Hz 2 godziny w każdym kierunku X.Y.Z. (stan opakowania) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Wstrząs (nieczynność) |
60G 6 ms, ± X, ± Y, ± Z 3 razy w każdym kierunku |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Badanie upuszczania opakowania |
Wysokość: 80 cm, 1 róg, 3 krawędzie, 6 powierzchni |
IEC60068-2-32 GB/T2423.8-1995 |
