Szczegóły Produktu:
|
| Produkt: | 2,0 "TFT LCD | Technologia wyświetlania: | IPS, wszystkie kąty widzenia |
|---|---|---|---|
| Rozstrzygnięcie: | 240x320 punktów | interfejs: | 8 -bitowe równoległe |
| Kod PIN: | 22 szpilki | Połączenie: | Zif (dostosowywany） |
| Luminancja powierzchni: | 400 cd/m2 | Temperatura robocza: | -20℃ do +70℃ |
| Współczynnik kontrastu: | 800 : 1 | Kolor: | 262K |
| Gwarancja: | 1 rok | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza LCD o wymiarach 240x320 tft,Moduł wyświetlania LCD TFT o pojemności 400 nitów,Moduł wyświetlacza TFT-LCD urządzeń IoT |
||
O tym produkcie 2 cali wyświetlacz IPS TFT LCD: SFTO200JY-7251AN
Zwiększ swoje projekty IoT dzięki naszemu najnowocześniejszemu 2-calowemu modułowi wysokiej jasności IPS TFT-LCD.Ten kompaktowy wyświetlacz ma rozdzielczość 240x320 pikseli, dostarczając oszałamiające obrazy i żywe kolory, które ożywiają twoje pomysły.
Kluczowe cechy i korzyści:
Zastosowanie:
Dlaczego wybrać nasz moduł wyświetlania?
Nasz 2-calowy wysokiej jasności IPS TFT-LCD jest zbudowany z myślą o wydajności, trwałości i elastyczności.Wykorzystaj moc wyjątkowej jasności wizualnej i wszechstronności projektu, aby zwiększyć interakcję użytkownika w aplikacjach IoT. Dzięki niezawodnym funkcjom i przyjaznej dla użytkownika integracji możesz skupić się na tym, co jest najważniejsze - wprowadzaniu swoich innowacyjnych pomysłów na rynek.
Zamów swoje już dziś!
Zamów dziś 2-calowy wysokiej jasności IPS TFT-LCD Display Module i doświadcz idealnej mieszanki jakości, wydajności,i przystępności cenowejDostępne do wysyłki w USA!
Specyfikacja produktu
| Pozycja | Specyfikacja |
| Tryb wyświetlania | Zazwyczaj czarny, nadający. |
| Kierunek widzenia | Wszystkie |
| Kolory | 262K |
| IC napędu | ST7789P3 |
| Typ interfejsu | 4Wire SPI |
| Rysunek wymiarowy | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD z obszarem aktywnym | 30.60 ((W) x 40.80 ((H) |
| Rozstrzygnięcie | 240 RGB ((H) x 320 ((V) |
| Wskaźnik pikseli | 0.1275 ((W) x 0.1275 ((H) |
| Powierzchnia Brightnes | 400 nitów |
Wymiary mechaniczne
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
60 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
30000 | 40000 |
- Tak. |
Godziny |
Definicja pin interfejsu
|
Nie. |
Symbol | Opis |
| 1 | LED+ | Anodę podświetlenia |
| 2 | Światło LED | Katodę podświetlenia |
| 3-4 | NC | |
| 5 | IOVCC | Zapewnienie zasilania dla interfejsu ((1.8V-3.3V) |
| 6 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 7-14 | DB7-DB0 | Równoległe wejście/wyjście danych. |
| 15 | R & D |
Przeczytanie włączone w równoległym interfejsie MCU 8080. |
|
16 |
WR |
Wpisz aktywację w interfejsie równoległym. Wyświetlanie danych/pin wyboru polecenia w interfejsie seryjnym o 4 wierszach. |
|
17 |
RS |
Zarejestruj wybrany pin RS = ∆ 1 ∆: Wyświetlanie danych. RS = ≈ 0 ≈: dane dowodzenia. |
| 18 | CS |
Wybierz szpilkę (włączyć) |
| 19 | TE | Sygnał efektu rozdarcia jest używany do synchronizacji MCU z pamięcią ramkową |
| 20 | Zresetowanie | LCM Reset pin |
| 21 | SDA | Wprowadzenie/wyjście danych seryjnych. |
| 22 | GND | Powierzchnia |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
|
Przekaźność (bez polaryzatora) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
Przekaźność (z Polaryzator) |
T ((%) |
- |
- |
(12.20) |
- |
% |
| Wskaźnik kontrastu | CR |
Θ=0 Normalne widzenie kąt |
640 | 800 |
- |
- |
| Czas reakcji | TR +TF |
- |
30 | 40 |
msec |
|
| Różnorodność kolorów | S(%) | 54 | 60 |
- |
% |

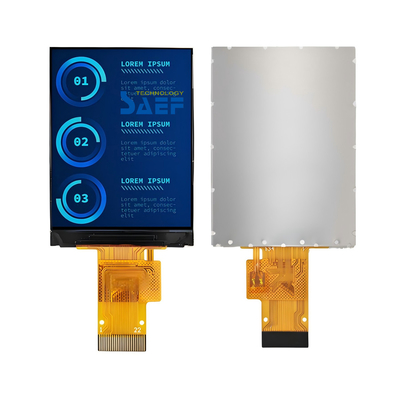

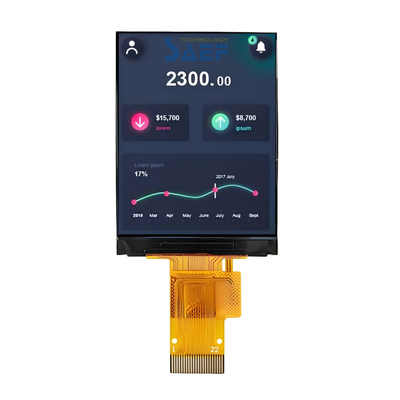

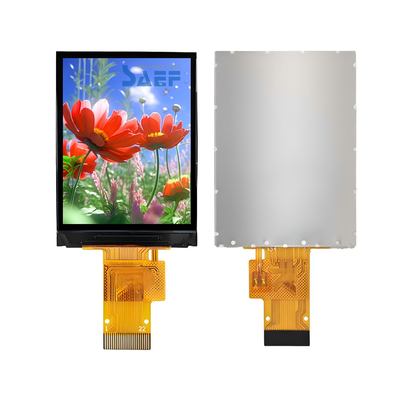

Obraz produktu
Więcej opcji: Interfejs SPI (Model:SFTO200JY-7250AN)
