Szczegóły Produktu:
|
| produkt: | Wyświetlacz TFT o przekątnej 2,8 cala | Rozstrzygnięcie: | 480 x 640 pikseli |
|---|---|---|---|
| Kolor: | 262K | Typ wyświetlacza: | LCD IPS TFT |
| interfejs: | RGB | Kąt widzenia: | 80°/80°/80°/80° (L/R/U/D) |
| Układ scalony sterownika: | ST7701S | Połączenie: | Rodzaj złącza |
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Wnioski: | Przemysłowe, medyczne, motoryzacyjne |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 20,8 cala TFT LCD Moduł,Moduł LCD TFT o wysokiej jasności |
||
W odniesieniu do tego przedmiotu SFTO280PY-7201AN
| Kategoria specyfikacji | Szczegóły |
|---|---|
| Jasność | 1000 nitów (cd/m2) o 60% jaśniejsze niż standardowe wyświetlacze przemysłowe |
| Wielkość ekranu | 20,8 cala (diagonalnie), powierzchnia wyświetlania 43,2x57,6 mm |
| Rozstrzygnięcie | 480RGB ((H) × 640 ((V) pikseli ️ Idealne do szczegółowej grafiki i tekstu |
| Interfejs | Interfejs RGB z sterowaniem SPI (pin 27-29), kompatybilny z głównym MCU |
| Kąt widzenia | 80°/80°/80°/80° (L/R/U/D) |
| Wskaźnik kontrastu | 1200Świetna różnica między jasnymi a ciemnymi elementami |
| Podświetlenie | Typ światła bocznego LED (6 diod), 11,2-13,6V, czas trwania 40 000 godzin |
| Zakres temperatury | Operacja: -20°C do 70°C; Przechowywanie: -30°C do 80°C |
| Wymiary | 46.2x65.2x2.3mm (±0.2mm) ️ Szczupła konstrukcja do kompaktowych instalacji |
Wysokiej Jasności 1000nits 2,8-calowy wyświetlacz TFT LCD jest najlepszym rozwiązaniem dla profesjonalistów poszukujących potężnego, wszechstronnego i wydajnego wyświetlacza.Podnieś swoje urządzenia z niezrównaną jasnością i jasnością, i spełniają różnorodne zastosowania od przemysłu po elektronikę użytkową.
Aby uzyskać więcej informacji, próbki lub omówić swoje konkretne potrzeby, prosimy o kontakt.
Wymiary zewnętrzne
![]()
Definicja pin interfejsu
| Numer PIN. | Symbol | Funkcja |
| 1 | LEDA | Światło tylne LED (katodę) |
| 2 | LEDK | Światło tylne LED (katodę) |
| 3 | GND | Powierzchnia |
| 4 | VDD | Zasilanie: 2,8 - 3,3 V |
| 5 | GND | Powierzchnia |
| 6 | Zresetowanie | Odresetuj wejście. |
| 7 | GND | Powierzchnia |
| 8 ~ 25 | DB17~DB0 | Wprowadzenie danych w kolorze niebieskim RGB |
| 26 | GND | Powierzchnia |
| 27 | SDA | Zegar interfejsu SPI |
| 28 | SCL | Zegar interfejsu SPI |
| 29 | CS | Chip wybierz pin wejściowy |
| 30 | HSYNC | Sygnał synchronizujący linię do obsługi interfejsu RGB |
| 31 | HSYNC | Sygnał synchronizujący ramki do obsługi interfejsu RGB |
| 32 | PCLK | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 33 | DE | Sygnał aktywacji danych dla interfejsu RGB |
| 34 | GND | Powierzchnia |
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | - | - | - | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Jednostka oświetlenia tylnego (GND=0V)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 45 | 60 | mA |
| napięcie LED | VL | - | 11.2 | 13.6 | V |
| Czas eksploatacji diody LED | Kr. | 40000 | - | - | Godzina |
Specyfikacje optyczne
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Światłości białej (środek) | Lv |
Θ=0 Normalne Oglądanie Kąt IBL=80mA |
1000 | 1100 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 35 | 40 | ms | ||
| Wskaźnik kontrastu | CR | 900 | 1200 | - Tak. | - Tak. | ||
|
Kolor Chromatyczność (CIE 1931) |
biały |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy | 0.309 | 0.339 | 0.369 | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 80 | - Tak. | |
| ΘR | - Tak. | 80 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 80 | - Tak. | |||
| ΘD | - Tak. | 80 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | 65 | 70 | - Tak. | % | |

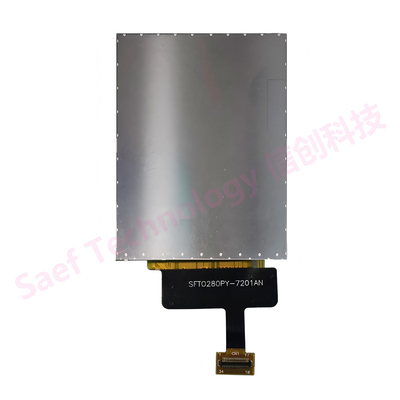

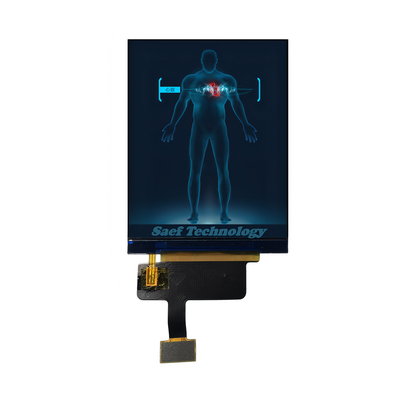

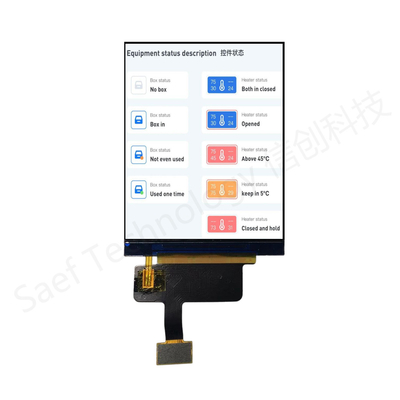

Obraz produktu
![]()
![]()
![]()
