Szczegóły Produktu:
|
Numer modelu: | SFTO560SH-7316AN | Rozmiar ekranu: | 5,6-calowy przekątna |
---|---|---|---|
Rozstrzygnięcie: | 640 × 480 pikseli (pasek RGB) | Jasność: | 250 cd/m² |
Temperatura robocza: | -20°C do +70°C | technologii: | TN TFT, transmisyjny |
interfejs: | 24-bitowy cyfrowy RGB | Podświetlenie: | 15 diod LED, |
Kierunek patrzenia: | 12 Optymalne | Wydajność optyczna: | 51,2% NTSC |
Zasilanie: | Logika 3.3 V + podwójny napęd napięcia | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Moduł wyświetlacza LCD TFT,Wyświetlacz przemysłowy 640x480,5 |
Wysokowydajny 5,6" wyświetlacz TFT LCD do zastosowań przemysłowych
SFTO560SH-7316AN zapewnia niezawodność w trudnych warunkach dla systemów o krytycznym znaczeniu. Zaprojektowany zgodnie ze specyfikacjami AT056TN52 V.3, ten przemysłowy 5,6-calowy wyświetlacz TFT charakteryzuje się:
Kluczowe zalety techniczne
✅ Ulepszona widoczność
Rozdzielczość 640x480 z polaryzatorem antyrefleksyjnym
Wysoka jasność 250 cd/m² zapewniająca czytelność w świetle słonecznym
Współczynnik kontrastu 500:1 z optymalnym kątem widzenia 12:00
✅ Trwałość klasy przemysłowej
Działa w ekstremalnych temperaturach (-20°C ~ +70°C)
Wytrzymuje wstrząsy mechaniczne 100G (czas trwania 6ms)
Ochrona przed pyłem równoważna IP50 dzięki uszczelnionej konstrukcji
✅ Zaprojektowany z myślą o stabilności
24-bitowy interfejs RGB z trybami synchronizacji DE/HV
System napędu dwunapięciowego (VGH:15V, VGL:-12V)
Kontrola kierunku skanowania (piny L/R, U/D) dla elastycznego montażu
Certyfikowana niezawodność
Przechodzi rygorystyczne testy środowiskowe zgodnie z międzynarodowymi standardami:
96 godzin wysokiej temperatury (70°C) i wilgotności (50°C/90%RH)
20 cykli szoku termicznego (-30°C↔80°C)
Ochrona ESD: ±8kV (powietrze), ±4kV (kontakt)
Zgodność globalna
Zgodny z ROHS 2011/65/EU i REACH SVHC
Opakowanie spełnia dyrektywy 94/62/EC
Kompatybilny z lutowaniem bezołowiowym (Sn96.3-Ag3.3-Cu0.4)
Zastosowania
Automatyka przemysłowa: panele HMI, interfejsy PLC
Urządzenia medyczne: monitory pacjenta, przenośna diagnostyka
Systemy transportowe: wyświetlacze sterowania pociągami, awionika
Sprzęt testowy: narzędzia pomiarowe w terenie, skanery ręczne
Poproś o dostosowanie
Skontaktuj się z sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji pojemnościowych ekranów dotykowych lub niestandardowych konstrukcji ramek.
Specyfikacje
Cechy | Szczegóły |
Rozmiar wyświetlacza (przekątna) | 5,6” |
Typ LCD | TN TFT |
Tryb wyświetlania | Transmisyjny / Normalnie biały |
Rozdzielczość | 640 RGB x 480 |
Kierunek widzenia | 12:00 |
Kierunek inwersji skali szarości | 6:00 |
Zarys modułu | 126,5(H) x 100(V) x 5,7(T) (Uwaga 1) |
Obszar aktywny | 112,896(H) x 84,672(V) |
Rozmiar piksela | 58,8*3 x 176,4 |
Układ pikseli | RGB |
Obróbka powierzchni polaryzatora | Antyrefleksyjna |
Sterownik IC | ILI6192A-01&ILI5481A |
Kolory wyświetlacza | 16,7M |
Interfejs | 24 bity - interfejs RGB |
Z panelem dotykowym lub bez | Bez |
Temperatura pracy | -20~70 |
Temperatura przechowywania | -30~80 |
Waga | 100 |
Charakterystyka optyczna
Element | Symbol | Warunek | Specyfikacja | Jednostka | |||
Min. | Typ. | Maks. | |||||
Jasność włączona TFT( If =20mA/LED) |
Lv |
Normalnie kąt widzenia θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
Współczynnik kontrastu (patrz 6.3) | CR | 600 | 1000 | - | |||
Czas reakcji (Patrz 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Biały | XW | 0,25 | 0,30 | 0,35 | |||
YW | 0,26 | 0,31 | 0,36 | ||||
Kąt widzenia (Patrz 6.4) |
Poziomy | θX+ |
Środek CR≥10 |
60 | 70 | - |
Stopnie |
θX- | 60 | 70 | - | ||||
Pionowy | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
Współczynnik NTSC (Gamut) | - | 51,2 | - | % |
Charakterystyka podświetlenia
Element | Symbol | Warunek | Min. | Typ. | Maks. | Jednostka |
Napięcie podświetlenia | VLED | Ta=25 ºC, IF=20mA/LED | - | 9,3 | - | V |
Prąd podświetlenia | ILED | Ta=25 ºC, VF=3,1V/LED | - | 100 | - | mA |
Rozpraszanie mocy | PD | - | 930 | - | mW | |
Jednolitość | Średnia | 75 | 80 | - | % | |
Żywotność diod LED (25℃) | - | 20000 | 30000 | - | Godz. | |
Metoda napędu | Prąd stały | |||||
Konfiguracja LED | 15 białych diod LED (3 diody LED w jednym szeregu i 5 grup równolegle) |
Wymiary zewnętrzne
Definicja pinów interfejsu
Nr pinu | Symbol | I/O | Funkcja |
1 | VLED+ | P | Zasilanie anody podświetlenia LED |
2 | VLED+ | P | Zasilanie anody podświetlenia LED |
3 | VLED- | P | Zasilanie katody podświetlenia LED |
4 | VLED- | P | Zasilanie katody podświetlenia LED |
5 | GND | P | Masa zasilania |
6 | VCOM | I | Wejście VCOM |
7 | VCC | P | Zasilanie obwodu cyfrowego |
8 | MODE | I | Kontrola trybu DE lub HV |
9 | DE | I | Włączenie danych |
10 | VS | I | Wejście sygnału Vsync |
11 | HS | I | Wejście sygnału Hsync |
12 | B7 | I | Wejście danych niebieskich (MSB) |
13 | B6 | I | Wejście danych niebieskich |
14 | B5 | I | Wejście danych niebieskich |
15 | B4 | I | Wejście danych niebieskich |
16 | B3 | I | Wejście danych niebieskich |
17 | B2 | I | Wejście danych niebieskich |
18 | B1 | I | Wejście danych niebieskich |
19 | B0 | I | Wejście danych niebieskich (LSB) |
20 | G7 | I | Wejście danych zielonych (MSB) |
21 | G6 | I | Wejście danych zielonych |
22 | G5 | I | Wejście danych zielonych |
23 | G4 | I | Wejście danych zielonych |
24 | G3 | I | Wejście danych zielonych |
25 | G2 | I | Wejście danych zielonych |
26 | G1 | I | Wejście danych zielonych |
27 | G0 | I | Wejście danych zielonych (LSB) |
28 | R7 | I | Wejście danych czerwonych (MSB) |
29 | R6 | I | Wejście danych czerwonych |
30 | R5 | I | Wejście danych czerwonych |
31 | R4 | I | Wejście danych czerwonych |
32 | R3 | I | Wejście danych czerwonych |
33 | R2 | I | Wejście danych czerwonych |
34 | R1 | I | Wejście danych czerwonych |
35 | R0 | I | Wejście danych czerwonych (LSB) |
36 | GND | P | Masa zasilania |
37 | DCLK | I | Zegar próbkowania |
38 | GND | P | Masa zasilania |
39 | L/R | I | Wybierz kierunek skanowania od lewej do prawej |
40 | U/D | I | Wybierz skanowanie w górę lub w dół |
41 | VGH | I | Dodatnie zasilanie sterownika skanowania |
42 | VGL | I | Ujemne zasilanie sterownika skanowania |
43 | AVDD | P | Zasilanie obwodu analogowego |
44 | RESET | I | Reset |
45 | POL | O | Wybór polaryzacji dla sygnału sterującego inwersją linii |
46 | VCOM | I | Wejście VCOM |
47 | NC | - | Brak złącza |
48 | NC | - | Brak złącza |
49 | NC | - | Brak złącza |
50 | NC | - | Brak złącza |

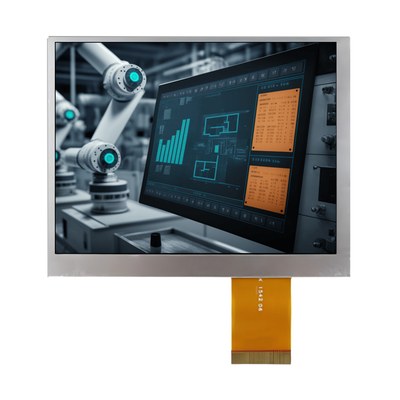

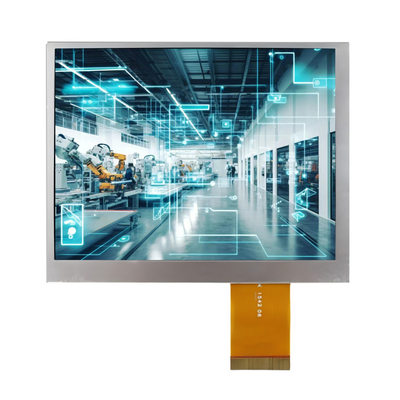

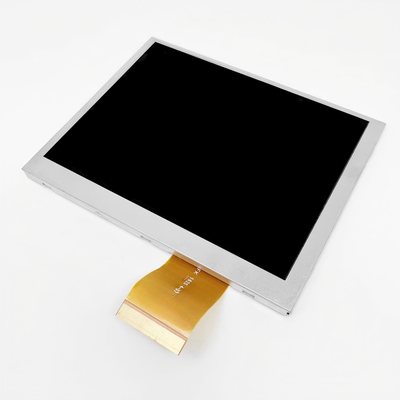

Obraz produktu
