Szczegóły Produktu:
|
| Numer modelu: | SFTO2150RX-7320AN | Rozmiar ekranu: | 21,5-calowy przekątna |
|---|---|---|---|
| Rezolucja: | 1920 × 1080 pikseli (pasek RGB) | jasność: | 500 cd/m² |
| Temperatura operacyjna.: | -30°C do +80°C | Współczynnik kontrastu: | 1000:1 (typowo) |
| Interfejs: | LVD z podwójnym kanałem (2 piksel/zegar) | Podświetlenie: | 50 000 godzin |
| Zużycie energii: | 20,96 W (LCD: 3,5W + Podświetlenie: 17,46 W) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 500 cd/m2 przemysłowy LCD TFT,210,5-calowy przemysłowy LCD TFT |
||
Wytrzymały 21,5" FHD TFT LCD do krytycznych środowisk
SFTO2150RX-7320AN zapewnia niezawodność klasy wojskowej dla systemów przemysłowych wymagających bezkompromisowej wydajności wizualnej. Dzięki jasności 500 nitów i współczynnikowi kontrastu 1000:1, ten wyświetlacz czytelny w świetle słonecznym doskonale sprawdza się w diagnostyce medycznej, kontroli lotniczej i operacjach morskich.
Zaprojektowany do ekstremalnych warunków
Certyfikowana niezawodność (zgodnie ze standardami IEC):
240 godzin @85°C/85%RH Praca
100-cyklowy szok termiczny (-30°C↔60°C)
Ochrona ESD: ±15kV (powietrze), ±8kV (kontakt)
Obrazowanie medyczne: Monitory chirurgiczne, konsole MRI
Awionika: Wyświetlacze w kokpicie, systemy kontroli lotu
Morski: Mostki nawigacyjne, panele w maszynowni
Przemysł 4.0: HMI dla CNC, robotyki, SCADA
Dyrektywy UE: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
Certyfikaty bezpieczeństwa: UL 60601-1 (medyczny), DNV-GL (morski)
Gwarancja: 1 rok funkcjonalnej wymiany
HSF: Konstrukcja bezhalogenowa
Poproś o dostosowanie
Skontaktuj się z sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji dotykowych pojemnościowych lub niestandardowych wzorów ram.
Specyfikacje
| Elementy | Specyfikacja | Jednostka |
| Rozmiar aktywnego ekranu | 21,5 | cali |
| Liczba pikseli | 1920 X 1080 | Piksel |
| Obszar wyświetlania | 476,64 (H) x 268,11(V) | mm |
| Otwór na ramkę | 479,84(H) x 271,3(V) | mm |
| Wymiar zewnętrzny | 495,6(H) x 292,4(V) x 10,35(D) | mm |
| Jasność, biały | 500 (środek 1 punkt, typ.) | cd/m 2 |
| Napięcie wejściowe zasilania | 12 (typ) | V |
| Napięcie zasilania | 5,0 (typ) | V |
| Pobór mocy | Suma = 20,96 (typ.) | W |
| Współczynnik kontrastu | 1000:1 | -- |
| Czas reakcji | 14 (typ.)(G do G) | ms |
| Temperatura barw | TBD | K |
| Waga | TBD(Typ) | Kg |
| Temperatura pracy | -30 ~ 80 | ℃ |
| Temperatura przechowywania | -30 ~ 85 | ℃ |
Charakterystyka optyczna
| Parametr | Symbol | Warunek | Min. | Typ. | Maks. | Jednostka | ||
|
Kąt widzenia zakres |
Poziomy |
Θ3 |
CR > 10 |
85 | 89 | - | Stopnie | |
| Θ9 | 85 | 89 | - | Stopnie | ||||
|
Pionowy |
Θ12 | 85 | 89 | - | Stopnie | |||
| Θ6 | 85 | 89 | - | Stopnie | ||||
| Współczynnik kontrastu jasności | CR |
Θ = 0. (Środek) Normalny Kąt widzenia |
450 | 500 | ||||
| Przepuszczalność komórki | Tr | - | 3,55 | - | % | |||
| Jednolitość jasności bieli | ΔY | 75 | 80 | - | % | |||
|
Odtwarzanie koloru |
Biały |
Wx | 0,283 | 0,313 | 0,343 | - | ||
| Wy | 0,299 | 0,329 | 0,359 | - | ||||
|
Czerwony |
Rx | 0,607 | 0,637 | 0,667 | - | |||
| Ry | 0,320 | 0,350 | 0,380 | - | ||||
|
Zielony |
Gx | 0,266 | 0,296 | 0,326 | - | |||
| Gy | 0,590 | 0,620 | 0,650 | - | ||||
|
Niebieski |
Bx | 0,120 | 0,150 | 0,180 | - | |||
| By | 0,02 | 0,05 | 0,08 | - | ||||
|
Czas reakcji |
GTG | Tg | 14 | 25 | ms | |||
| Przesłuch | CT |
- |
- |
2,0 | % | |||
Charakterystyka podświetlenia
| Parametr | Symbol | Wartość | Jednostka | ||
| Min. | Typ. | Maks. | |||
| Napięcie wejściowe paska świetlnego LED na pin wejściowy | VPIN | 46,5 | 48,5 | 51,5 | V |
| Całkowity prąd wejściowy paska świetlnego LED | IPIN | --- | 360 | mA | |
| Żywotność diody LED | LLED | 40000 | 50000 | --- | Godziny |
| Pobór mocy | PBL | 17,46 | W | ||
Wymiary zewnętrzne
Definicja pinów interfejsu
| Pw nr | Symbol | Funkcja |
| 1 | RXO0- | Ujemne dane transmisji piksela 0 (NIEPARZYSTY) |
| 2 | RXO0+ | Dodatnie dane transmisji piksela 0 (NIEPARZYSTY) |
| 3 | RXO1- | Ujemne dane transmisji piksela 1 (NIEPARZYSTY) |
| 4 | RXO1+ | Dodatnie dane transmisji piksela 1 (NIEPARZYSTY) |
| 5 | RXO2- | Ujemne dane transmisji piksela 2 (NIEPARZYSTY) |
| 6 | RXO2+ | Dodatnie dane transmisji piksela 2 (NIEPARZYSTY) |
| 7 | GND | Masa zasilania |
| 8 | RXOC- | Ujemny zegar transmisji (NIEPARZYSTY) |
| 9 | RXOC+ | Dodatni zegar transmisji (NIEPARZYSTY) |
| 10 | RXO3- | Ujemne dane transmisji piksela 3 (NIEPARZYSTY) |
| 11 | RXO3+ | Dodatnie dane transmisji piksela 3 (NIEPARZYSTY) |
| 12 | RXE0- | Ujemne dane transmisji piksela 0 (PARZYSTY) |
| 13 | RXE0+ | Dodatnie dane transmisji piksela 0 (PARZYSTY) |
| 14 | GND | Masa zasilania |
| 15 | RXE1- | Ujemne dane transmisji piksela 1 (PARZYSTY) |
| 16 | RXE1+ | Dodatnie dane transmisji piksela 1 (PARZYSTY) |
| 17 | GND | Masa zasilania |
| 18 | RXE2- | Ujemne dane transmisji piksela 2 (PARZYSTY) |
| 19 | RXE2+ | Dodatnie dane transmisji piksela 2 (PARZYSTY) |
| 20 | RXEC- | Ujemny zegar transmisji (PARZYSTY) |
| 21 | RXEC+ | Dodatni zegar transmisji (PARZYSTY) |
| 22 | RXE3- | Ujemne dane transmisji piksela 3 (PARZYSTY) |
| 23 | RXE3+ | Dodatnie dane transmisji piksela 3 (PARZYSTY) |
| 24 | GND | Masa zasilania |
| 25 | NC | Brak połączenia, ten pin powinien być otwarty |
| 26 | NC | Brak połączenia, ten pin powinien być otwarty |
| 27 | NC | Brak połączenia |
| 28 | VDD |
Zasilanie: +5V |
| 29 | VDD | |
| 30 | VDD |

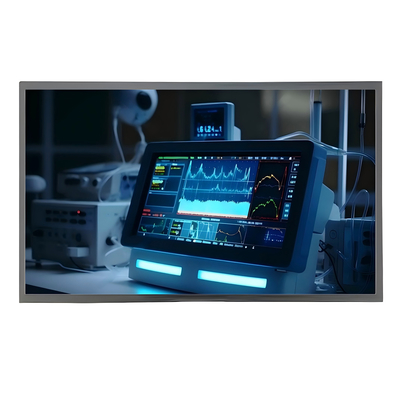

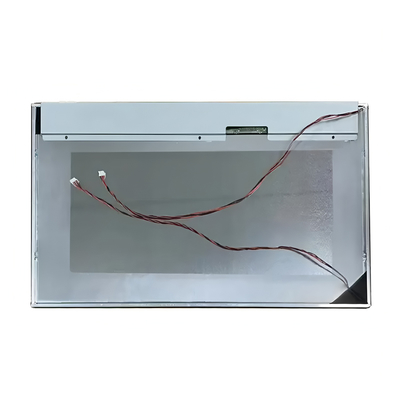

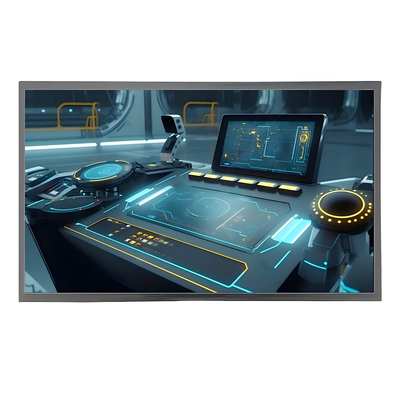

Obraz produktu
