Szczegóły Produktu:
|
| Numer modelu: | SFTO2700SM-7317AN | Rozmiar ekranu: | 27-calowy przekąt |
|---|---|---|---|
| Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) | Jasność: | 350 cd/m² |
| Temperatura robocza: | 0°C do +50°C | Współczynnik kontrastu: | 1000:1 (typowo) |
| interfejs: | LVD z podwójnym kanałem (2 piksel/zegar) | Czas odpowiedzi: | 14 ms (włączone/wyłączane, typ.) |
| Podświetlenie: | 30 000 godzin | Obsługa powierzchni: | Anty-Blare, twardość 3H |
| Wejście zasilania: | 5 V ± 10% (maks. 5,5 V) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 350 cd/m2 Przemysłowy monitor LCD TFT,Dual LVDS Przemysłowy monitor LCD TFT,27" Przemysłowy monitor LCD TFT |
||
27-calowy wyświetlacz przemysłowy do pomieszczeń kontrolnych
SFTO2700SM-7317AN łączy rozdzielczość Full-HD z przemysłową wytrzymałością dla centrów sterowania, technologii medycznej i systemów automatyki. Jasność 350 cd/m² i kąt widzenia 89° zapewniają wyraźną wizualizację nawet w wymagających warunkach oświetleniowych.
Kluczowe korzyści dla inżynierów
✅ Niezawodność przemysłowa
Praca w temperaturze od 0°C do 50°C (przechowywanie -20°C~60°C)
Interfejs Dual-LVDS z częstotliwością taktowania 74,25 MHz
Odporna na zarysowania powierzchnia antyrefleksyjna 3H
✅ Doskonałość optyczna
Współczynnik kontrastu 1000:1 dla ostrego wyświetlania odcieni szarości
Czas reakcji 14 ms (przejście czarny-biały)
Współrzędne barw zgodnie z CIE1931 (punkt bieli x=0,283/y=0,289)
✅ Łatwa integracja
Złącze JAE FI-X30HL z blokadą
Tryb DE-only Timing (nie wymaga HSYNC/VSYNC)
Punkty montażowe zgodne ze standardem VESA
Certyfikowana wytrzymałość
72h test w wysokiej temperaturze @60°C
24 cykle szoku termicznego (-20°C↔60°C)
Ochrona ESD: ±8kV (kontakt) zgodnie z IEC 61000-4-2
Technologia sterowania procesami: systemy SCADA, wyświetlacze w sterowniach
Urządzenia medyczne: monitory operacyjne, konsole diagnostyczne
Automatyzacja laboratoryjna: monitory mikroskopowe, urządzenia analityczne
Digital Signage: przemysłowe systemy informacyjno-rozrywkowe
Certyfikaty ISO: 9001:2015 (jakość), 14001:2015 (środowisko)
EMV: Zgodność z EN 55032:2015
Gwarancja: 2 lata na wady funkcjonalne
Zakres dostawy: opakowanie ochronne ESD, rysunki montażowe (DXF)
Żądanie dostosowania
Kontakt sales2@saef.com.cn w celu uzyskania informacji o wersjach uszczelnionych IP65, opcjach dotykowych pojemnościowych lub niestandardowych konstrukcjach ramki.
Specyfikacje
| Elementy | Jednostka | Specyfikacja |
| Przekątna ekranu | mm | 27,0” |
| Obszar aktywny | mm | 597,888(H) x 336,312(V) |
| Piksele H x V | - | 1920(x3) x 1080 |
| Rozstaw pikseli | um | 31,14 (na jedną triadę) x 31,14 |
| Układ pikseli | - | R.G.B. Pionowy pasek |
| Tryb wyświetlania | - | Normalnie czarny |
| Czas reakcji | Msec | 14 ms (typ., włącz/wyłącz) |
| Waga | Gramy | TBD |
| Interfejs elektryczny | - | Dwukanałowy LVDS, 8 bitów wejście danych RGB |
| Obsługa kolorów | - | 16,7 mln kolorów |
| Obróbka powierzchni | - | Antyrefleksyjna, 3H |
| Temperatura pracy | ℃ |
0 do +50 |
| Temperatura przechowywania | ℃ | -20 do +60 |
Wymiary zewnętrzne
Definicja pinów interfejsu
| Nr pinu | Symbol | Opis |
| 1 | RxO0- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 2 | RxO0+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 3 | RxO1- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 4 | RxO1+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 5 | RxO2- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 6 | RxO2+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Ujemne wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 9 | RxOCLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 10 | RxO3- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 11 | RxO3+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 12 | RxE0- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 13 | RxE0+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 14 | GND | Masa |
| 15 | RxE1- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 16 | RxE1+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 17 | GND | Masa |
| 18 | RxE2- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 19 | RxE2+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 20 | RxECLK- | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 21 | RxECLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 22 | RxE3- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 23 | RxE3+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 24 | GND | Masa |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia |
| 28 | VDD | Napięcie wejściowe zasilania 5V |
| 29 | VDD | Napięcie wejściowe zasilania 5V |
| 30 | VDD | Napięcie wejściowe zasilania 5V |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt widzenia (CR>10) |
Poziomy | θL | 89 | - |
stopień |
|
| θR | 89 | - | ||||
| Pionowy | θT | 89 | - | |||
| θB | 89 | - | ||||
| Współczynnik kontrastu | Środek | 700 | 1000 | - | - | |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms | |
|
Chromatyczność koloru CF (CIE1931) |
Czerwony x |
Typ. -0,03 |
0,646 |
Typ. +0,03 |
- | |
| Czerwony y | 0,341 | - | ||||
| Zielony x | 0,327 | - | ||||
| Zielony y | 0,612 | - | ||||
| Niebieski x | 0,143 | - | ||||
| Niebieski y | 0,041 | - | ||||
| Biały x | 0,283 | - | ||||
| Biały y | 0,289 | - | ||||
| Jasność środkowa bieli | YLI | 300 | 350 | cd/m2 | ||
Charakterystyka podświetlenia
| Parametr | Symbol | Wartość | Jednostka | ||
| Min. | Typ. | Maks. | |||
| Napięcie wejściowe listwy świetlnej | VLED | 51 | 54 | 57 | V |
| Prąd wejściowy listwy świetlnej | ILED | - | 480 | - | mA |
| Żywotność diody LED | LBL | 20000 | 30000 | - | godz. |

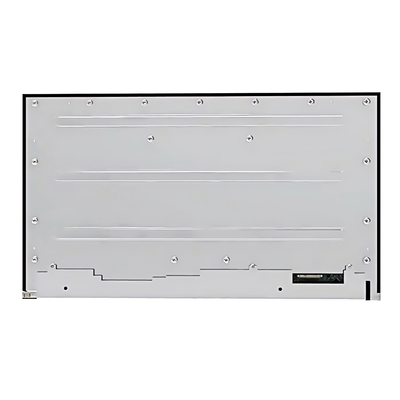

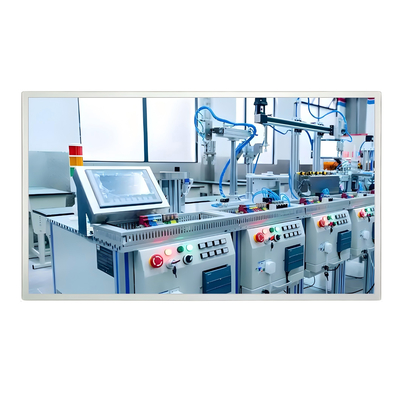

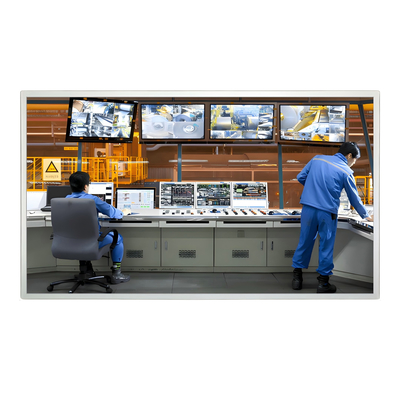

Obraz produktu
