Szczegóły Produktu:
|
| Numer modelu: | SFTO2700RX-7322AN | Rozmiar ekranu: | 27-calowy przekąt |
|---|---|---|---|
| Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) | Jasność: | 1000 cd/m² |
| Temperatura przechowywania.: | -20°C do +60°C | Temperatura robocza: | 0°C do +50°C |
| Współczynnik kontrastu: | 1000:1 (typowo) | interfejs: | LVD z podwójnym kanałem (2 piksel/zegar) |
| Czas odpowiedzi: | 14 ms (włączone/wyłączane, typ.) | Podświetlenie: | 50 000 godzin |
| Obsługa powierzchni: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | PCAP (CTP) Opcjonalnie |
| szklana pokrywa: | Gorilla Glass/Tartled Glass/PMMA (niestandardowe) | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
| interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Dostosowanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT z rozdzielczością paska RGB,Wyświetlacz TFT LCD odczytywalny światłem słonecznym,27 ̊ Wyświetlacz TFT LCD |
||
27-calowy wyświetlacz TFT LCD 1000Nit, czytelny w świetle słonecznym - Konfigurowalne rozwiązanie dla wyświetlaczy przemysłowych
SFTO2700SM-7322AN firmy Saef Technology to 27-calowy wyświetlacz TFT LCD o wysokiej jasności, zaprojektowany do wymagających środowisk. Z jasnością szczytową 1000 nitów, antyrefleksyjną, utwardzoną powierzchnią 3H i szerokimi kątami widzenia 178°, zapewnia wyjątkową widoczność w bezpośrednim świetle słonecznym – idealny do kiosków zewnętrznych, przemysłowych interfejsów HMI i sprzętu medycznego w całej Europie i Ameryce Północnej.
✅ Wyjątkowa wyrazistość Ultra-HD: rozdzielczość 1920x1080 FHD z 16,7 mln kolorów zapewnia wyraźny obraz.
✅ Niezawodność: Działa w ekstremalnych temperaturach od -20°C do 60°C (przechowywanie) i wytrzymuje wstrząsy termiczne (testowane 24 cykle).
✅ Energooszczędność: Tylko 5,3 W maksymalnego zużycia pomimo mocy wyjściowej 1000 nitów.
✅ Długowieczność: 50 000 godzin podświetlenia LED (50% zachowania jasności).
Dostosowane do Twoich potrzeb
Zapewniamy kompleksowe dostosowywanie dla partnerów OEM/ODM:
Modyfikacje panelu: Zmiana rozmiaru wyświetlaczy (obsługiwane niestandardowe wymiary).
Elastyczność interfejsu: Konwersje LVDS, eDP, HDMI.
Integracja oprogramowania układowego: Niestandardowe OSD, regulacja gamma, sekwencjonowanie zasilania.
Szybkie prototypowanie: 4-tygodniowy czas realizacji próbek.
Idealne do specjalistycznych zastosowań: Wyświetlacze lotnicze, pojazdy wojskowe, monitory medyczne o wysokiej jasności.
Poproś o dostosowanie
Kontakt sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji dotykowych pojemnościowych lub niestandardowych konstrukcji ram.
Specyfikacje
| Elementy | Jednostka | Specyfikacja |
| Przekątna ekranu | mm | 27,0” |
| Obszar aktywny | mm | 597,888(H) x 336,312(V) |
| Piksele H x V | - | 1920(x3) x 1080 |
| Rozstaw pikseli | um | 31,14 (na jedną triadę) x31,14 |
| Układ pikseli | - | R.G.B. Pasek pionowy |
| Tryb wyświetlania | - | Normalnie czarny |
| Czas reakcji | Msec | 14ms (typ., włącz/wyłącz) |
| Waga | Gramy | TBD |
| Interfejs elektryczny | - | Dwukanałowy LVDS, 8 bitów wejścia danych RGB |
| Obsługa kolorów | - | 16,7 mln kolorów |
| Obróbka powierzchni | - | Antyrefleksyjna, 3H |
| Temperatura pracy | ℃ |
0 do +50 |
| Temperatura przechowywania | ℃ | -20 do +60 |
Wymiary zewnętrzne
Definicja pinów interfejsu
| Numer pinu | Symbol | Opis |
| 1 | RxO0- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 2 | RxO0+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 3 | RxO1- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 4 | RxO1+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 5 | RxO2- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 6 | RxO2+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Ujemne wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 9 | RxOCLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 10 | RxO3- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 11 | RxO3+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 12 | RxE0- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 13 | RxE0+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 14 | GND | Masa |
| 15 | RxE1- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 16 | RxE1+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 17 | GND | Masa |
| 18 | RxE2- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 19 | RxE2+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 20 | RxECLK- | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 21 | RxECLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 22 | RxE3- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 23 | RxE3+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 24 | GND | Masa |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia |
| 28 | VDD | Napięcie wejściowe zasilania 5V |
| 29 | VDD | Napięcie wejściowe zasilania 5V |
| 30 | VDD | Napięcie wejściowe zasilania 5V |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt widzenia (CR>10) |
Poziomy | θL | 89 | - |
stopień |
|
| θR | 89 | - | ||||
| Pionowy | θT | 89 | - | |||
| θB | 89 | - | ||||
| Współczynnik kontrastu | Środek | 700 | 1000 | - | - | |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms | |
|
Barwność koloru CF (CIE1931) |
Czerwony x |
Typ. -0,03 |
0,646 |
Typ. +0,03 |
- | |
| Czerwony y | 0,341 | - | ||||
| Zielony x | 0,327 | - | ||||
| Zielony y | 0,612 | - | ||||
| Niebieski x | 0,143 | - | ||||
| Niebieski y | 0,041 | - | ||||
| Biały x | 0,283 | - | ||||
| Biały y | 0,289 | - | ||||
| Jasność środka bieli | YLI | 800 | 1000 | cd/m2 | ||

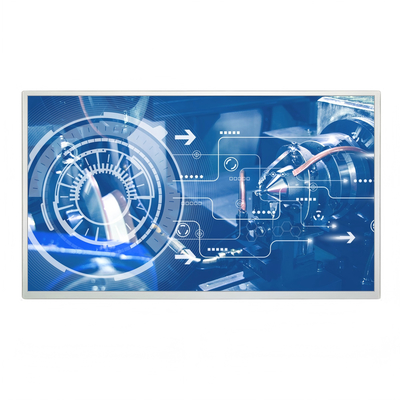

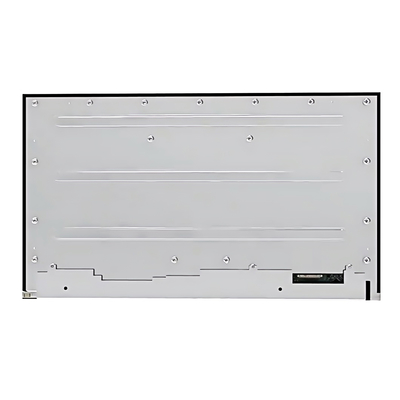

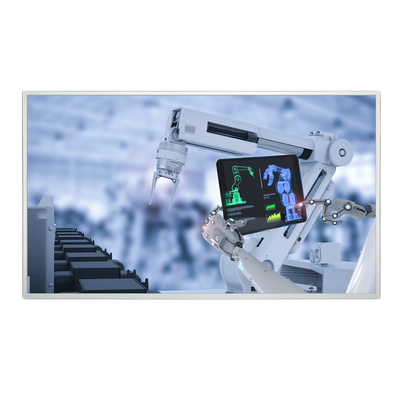

Obraz produktu
