Szczegóły Produktu:
|
| produkt: | 5.7 cali wyświetlacz TFT LCD | Rozstrzygnięcie: | 640x480 VGA |
|---|---|---|---|
| Jasność: | 500 cd/m² (typowo) | Kierunek patrzenia: | 80° (We wszystkich kierunkach, CR≥10) |
| Współczynnik kontrastu: | 1200:1 | interfejs: | 6-bitowy RGB (40 pinów) |
| Temperatura robocza: | -30°C do +80°C | Dostosowanie: | Dopasowanie szkła/czujnika/FPC |
| Układ scalony sterownika: | JD9168S | Żywotność diody LED: | 30 000 godzin |
| Dotykać: | Przewidywana pojemność (PCAP) | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | PCAP Touch Industrial TFT LCD,JD9168S Przemysłowy LCD TFT,640x480 przemysłowy LCD TFT |
||
Wytrzymały wyświetlacz LCD TFT 5,7" 500 nitów z dotykiem PCAP - szeroki zakres temperatur, klasa przemysłowa
SFTO570DX-7263AN firmy Saef Technology zapewnia wyjątkową wydajność w ekstremalnych warunkach. Z jasnością 500 nitów, zakresem pracy od -30°C do +80°C i kątami widzenia 80° we wszystkich kierunkach, ten 5,7-calowy wyświetlacz VGA TFT został zaprojektowany dla przemysłowych interfejsów HMI, urządzeń medycznych i desek rozdzielczych w Europie i Ameryce Północnej.
✅ Gotowy na ekstremalne warunki: Działa w warunkach od arktycznego zimna po pustynne upały (-30°C~80°C) z certyfikatem odporności na szok termiczny 120 godzin.
✅ Trwałość przemysłowa: Utwardzona powierzchnia 3H odporna na zarysowania + odporność na wibracje losowe (0,015G²/Hz, 5-500Hz).
✅ Zoptymalizowane zasilanie: Tylko 1,5W zużycia podświetlenia + sterowanie ściemnianiem PWM (1-50kHz).
✅ Wysoka przejrzystość wizualna: Współczynnik kontrastu 1200:1 + 60% gama kolorów NTSC.
Bezproblemowa integracja dotykowa
Ulepsz swoje rozwiązanie dzięki naszej personalizacji dotyku pojemnościowego (PCAP):
Opcje szkła: Gorilla Glass®/Szkło hartowane/PMMA z powłokami AG/AR/AF.
Elastyczność czujnika: Układy Glass/Film/Film+Film + niestandardowe kształty FPC.
Kompatybilność kontrolera: EETI, ILITEK, Cypress, Goodix (interfejsy I²C/USB/RS232).
Szybkie prototypowanie: 4-tygodniowy czas realizacji próbek dla kombinacji wyświetlacz+dotyk.
Idealny do: Medycznych interfejsów sterylizowalnych, desek rozdzielczych w samochodach, sterowania automatyką fabryczną.
Specyfikacja produktu
| Element | Specyfikacja | Jednostka |
| Typ LCD | TFT | - |
| Kolor wyświetlacza | 16,7M | - |
| Kierunek widzenia | IPS, Wszystkie kąty widzenia | O'Clock |
| Temperatura pracy | -30~+80 | ℃ |
| Temperatura przechowywania | -30~+80 | ℃ |
| Rozmiar modułu | Patrz rysunek poglądowy | mm |
| Obszar aktywny (szer. × wys.) | 115.20X86.40 | mm |
| Liczba punktów | 640 x 480 | punkty |
| Kontroler LCM | JD9168S | - |
| Napięcie zasilania | 3.3 | V |
| Podświetlenie | 3S7P-LED (białe) | szt. |
| Interfejs | Interfejs RGB | - |
Wymiary zewnętrzne
Absolutne maksymalne wartości
| Element | Symbol | Min. | Maks. | Jednostka |
| Napięcie zasilania | VCC | -0.3 | 3.3 | V |
| Napięcie zasilania podświetlenia | VLED | -0.3 | 6.0 | V |
| Temperatura pracy | Top | -30 | 80 | ℃ |
| Temperatura przechowywania | Tst | -30 | 80 | ℃ |
Charakterystyka podświetlenia
| Element | Symbol | Wartość typowa | |
| Napięcie zasilania | VLED | 5V | |
| Prąd zasilania | IL | 300 - mA | |
| Zużycie energii | PL | 1.5 - W | |
| Częstotliwość sterowania PWM | FPDIM | 50K Hz | |
| Włączanie-wyłączanie podświetlenia | Wysoki |
VEN |
1.4 VLED V |
| Niski | 0 - 0.4 V | ||
| Poziom sterowania PWM | Wysoki |
VPDIM |
1.5 V |
| Niski | 0 - 0.4 V | ||
| Jednolitość | ΔBp | 80% | |
| Żywotność | czas | 40K godzin | |
Definicja pinów interfejsu
| Nr pinu | Symbol | I/O | Definicja |
| 1 | U/D | I | Kierunek skanowania góra/dół na module panelu. |
| 2 | NC | - | Brak połączenia. |
| 3 | HSYNC | I | Wejście synchronizacji poziomej w interfejsie RGB. |
| 4-6 | VLED | P | Zasilanie dla sterownika LED. |
| 7 | VCC | P | Zasilanie dla TFT. |
| 8 | VSYNC | I | Wejście synchronizacji pionowej w interfejsie RGB. |
| 9 | DE | I | Wejście włączania danych w interfejsie RGB. |
| 10 | XL | I | Brak połączenia. |
| 11 | YU | I | Brak połączenia. |
| 12 | ADJ | I | Wejście sygnału PWM. |
| 13-15 | B5-B3 | I | Szyna danych niebieskich. |
| 16 | VSS | P | Masa. |
| 17-19 | B2-B0 | I | Szyna danych niebieskich. |
| 20 | VSS | P | Masa. |
| 21-23 | G5-G3 | I | Szyna danych zielonych. |
| 24 | VSS | P | Masa. |
| 25-27 | G2-G0 | I | Szyna danych zielonych. |
| 28 | VSS | P | Masa. |
| 29-31 | R5-R3 | I | Szyna danych czerwonych. |
| 32 | VSS | P | Masa. |
| 33-35 | R2-R0 | I | Szyna danych czerwonych. |
| 36 | XR | I | Brak połączenia. |
| 37 | YD | I | Brak połączenia. |
| 38 | DCLK | I | Wejście zegara pikseli w interfejsie RGB. |
| 39 | VSS | P | Masa. |
| 40 | L/R | I | Kierunek skanowania lewo/prawo na module panelu. |

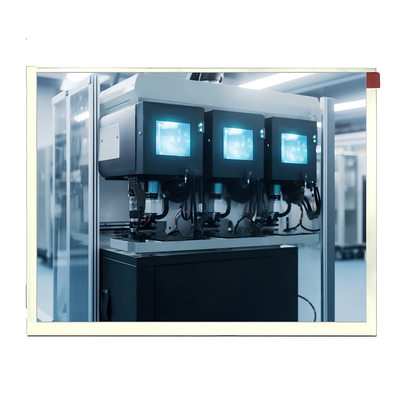

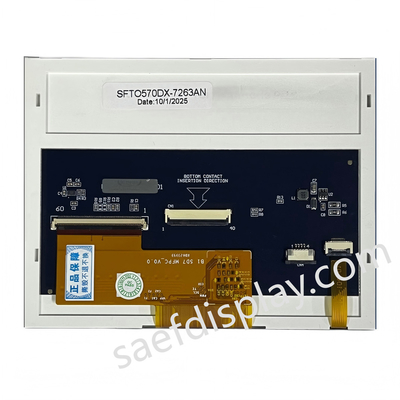

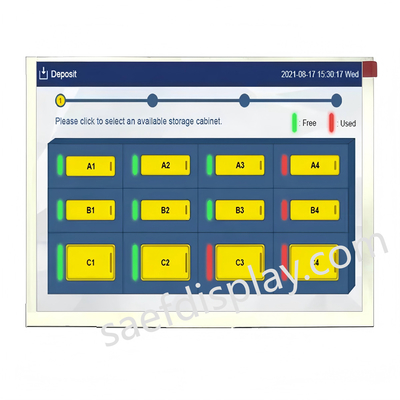

Obraz produktu
