Szczegóły Produktu:
|
Rozmiar ekranu: | 23,8-calowy przekątna | Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) |
---|---|---|---|
Jasność: | 350 cd/m² | interfejs: | LVD (2-port, 8-bit) |
Różnorodność kolorów: | 72% NTSC | Głębokość koloru: | 16,7 miliona kolorów (6-bitowy HI-FRC) |
Kąty widzenia: | Szeroki kąt widzenia (niskie odbicie) | Temperatura przechowywania.: | 0°C do +50°C |
Temperatura robocza: | -20°C do +60°C | Zasilanie: | 5 V DC (4,5 V - 5,5 V) |
Technologia dotykowa: | Pojemnościowy panel dotykowy | Czas trwania światła tła: | 50 000 godzin (LED, @25 ° C) |
Twardota powierzchni: | ≥6H (anty-blare, mgła 10%) | Współczynnik kontrastu: | 800: 1 (typowy) |
Opcje IC: | Eeti, EXC3189 | Solidność środowiska: | Funkcjonalne u mgły/wód powierzchniowych |
Zgodność: | ROHS, REACH, BEZ PLALOEN, ISO 9001/14001 (certyfikat UE/US) | ||
Podkreślić: | Przemysłowy wyświetlacz LCD z certyfikatem EU/US,Przemysłowy wyświetlacz LCD 350 cd/m2,23 |
Ultraniezawodny 23,8" FHD TFT LCD dla wymagających aplikacji UE/USA
SFTO2380HY-7253ACT to wysokowydajny 23,8-calowy moduł TFT LCD przeznaczony do użytku przemysłowego i komercyjnego w Ameryce Północnej i Europie.Interfejs LVDSDzięki rozszerzonemu zakresowi temperatury roboczej (0°C do +50°C) wyświetlacz zapewnia wyjątkową przejrzystość i niezawodność w trudnych warunkach, takich jak fabryki, placówki medyczne i kioski zewnętrzne.Certyfikat RoHS, REACH i ISO, spełnia surowe wymagania regulacyjne UE/USA.
Trwałość przemysłowa: twarda powłoka antypromieniowa (6H) jest odporna na zadrapania, substancje chemiczne i wilgoć.
Interfejs LVDS dużych prędkości: system LVDS z dwoma portami (2x8-bitowy) zapewnia płynne przesyłanie danych dla systemów sterowania w czasie rzeczywistym.
50Światło tylne LED o częstotliwości 1000 godzin: energooszczędna konstrukcja z obsługą przyciemniania PWM, zmniejszająca zużycie energii o 30% w porównaniu z CCFL.
Capacitive Touch Ready: opcjonalny interfejs kontaktowy EXC3189 obsługuje obsługę rękawiczką/na mokrej powierzchni (interfejs I2C/USB).
Działanie przy szerokiej temperaturze: niezawodna wydajność w warunkach zamarzania (0°C) do wysokiej temperatury w warunkach przemysłowych (+50°C).
Wydajność optyczna: jasność 300 cd/m2, kolory 16.7M i technologia niskiego odbicia dla czytelności światła słonecznego.
Robustna konstrukcja: szczupły profil 8,2 mm, testowany pod względem wibracji i upadku (60 cm wysokości) i chroniony przed ESD (± 15 kV wyładowania powietrza/± 8 kV wyładowania kontaktowego).
Łatwa integracja: wejście zasilania 5V prądu stałego, VCOM regulowany I2C i złącze LVDS plug-and-play (Starconn 300B30-0000RA-M4).
Certyfikowana niezawodność: 120-godzinny cykl termiczny (-10°C+60°C), badanie wilgotności (90% RH) i materiały wolne od halogenów.
Panele sterujące przemysłowe (automatyka, robotyka)
Urządzenia medyczne do diagnostyki
Digital Signage & Public Information Displays (Sygnalizacja cyfrowa i wyświetlacze informacji publicznych)
Terminal POS/terminal detaliczny
Systemy informacyjno-rozrywkowe transportu
Wyprodukowany przez Saef Technology (Shenzhen), SFTO2380HY-7253ACT łączy odporność wojskową z najnowocześniejszą technologią wyświetlania.,NVIDIA Jetson i PC przemysłowe, a zgodność z RoHS/REACH eliminuje bariery przywozowe do Niemiec, Francji, Wielkiej Brytanii i USA.ten moduł jest zoptymalizowany do 24/7 pracy w środowiskach ściśle EMC w Europie i Ameryce Północnej FCC regulowane.
Wymiary zewnętrzne
Specyfikacja
Parametry | Specyfikacja | Jednostka |
Obszar aktywny | 527.04 ((H) × 296.46 ((V) | MM |
Liczba pikseli | 1920 ((H) ×1080 ((V) | piksele |
Wskaźnik rozmiaru pikseli | 0.2745*0.2745 | MM |
Układ pikseli | RGB Pas pionowy | |
BLU Jasność | 350 | Cd/m2 |
Wyświetlanie kolorów | 16.7M | kolorystyczne |
Tryb wyświetlania | Tryb transmisji, zazwyczaj czarny | |
Kontur wymiarowy |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
Obsługa powierzchni | Światłoodporne, powłoka twarda | |
Światło tylne | Typ pręta oświetleniowego 1 LED | KD |
Definicja pin interfejsu
Szpilka | Symbol | Opis |
1 | RO(0) N | Niezwykły sygnał LVDS... |
2 | RO(0) P | Wymagania w odniesieniu do sygnału LVDS |
3 | RO(1) N | Niezwykły sygnał LVDS... |
4 | RO(1) P | Wymagania w odniesieniu do sygnału LVDS |
5 | RO(2) N | Niezwykły sygnał LVDS... |
6 | RO(2) P | Wymagania w odniesieniu do sygnału LVDS |
7 | GND | Powierzchnia |
8 | ROCLK- | Odd LVDS Clock- |
9 | ROCLK+ | Różne LVDS Clock + |
10 | RO(3)N | Niezwykły sygnał LVDS... |
11 | RO(3) P | Wymagania w odniesieniu do sygnału LVDS |
12 | RE(0) N | Nawet sygnał LVDS... |
13 | RE(0) P | Nawet sygnał LVDS+ |
14 | GND | Powierzchnia |
15 | RE(1) N | Nawet sygnał LVDS... |
16 | RE(1) P | Nawet sygnał LVDS+ |
17 | GND | Powierzchnia |
18 | RE(2) N | Nawet sygnał LVDS... |
19 | RE(2) P | Nawet sygnał LVDS+ |
20 | Pamiętaj... | Nawet zegar LVDS... |
21 | RECLK+ | Nawet LVDS Clock + |
22 | RE(3) N | Nawet zegar LVDS... |
23 | RE(3) P | Nawet LVDS Clock + |
24 | GND | Powierzchnia |
25 | WP | Zapisz chronić (wysoki: zapisz włączyć, niski lub otwórz: zapisz wyłączyć) |
26 | SCL | Zegar seryjny I2C (do regulacji VCOM) |
27 | SDA | Zegar seryjny I2C (do regulacji VCOM) |
28 | 5V | Zasilanie prądem stałym |
29 | 5V | Zasilanie prądem stałym |
30 | 5V | Zasilanie prądem stałym |
Maksymalne ratingi bezwzględne
Parametry |
Symbol |
Min. |
Max, proszę. |
Jednostka |
Napięcie zasilania |
V DD |
- 0.3 |
6 |
V |
Napięcie zasilania logicznego |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
Temperatura pracy |
T OP |
0 |
50 |
°C |
Temperatura przechowywania |
T ST |
-20 |
60 |
°C |
Charakterystyka podświetlenia
Parametry |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
|
Władowanie wejściowe LED Light BarPin wejściowy |
Numer VPIN |
- |
55.2 |
- |
V |
Prąd wejściowy LED Light BarPin wejściowy |
IPIN |
- |
60 |
- |
MA |
Zużycie energii LED |
P BL |
- |
13.2 |
- |
W |
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
Długość życia LED |
|
|
50000 |
|
Godziny |
Specyfikacja CTP
Kategoria |
Parametry |
Specyfikacja |
Ogólne |
Struktura |
Szkło pokrycia + szkło czujnika ITO |
|
Wzmocnienie soczewek |
Wzmocniony fizycznie |
|
Twardota powierzchni okładki soczewki |
≥ 6H (twardota ołówka) |
|
Wskaźnik przenoszenia światła |
≥ 85% |
|
Temperatura działania |
-10°C ~ +60°C, ≤85% RH |
|
Temperatura przechowywania |
-20°C ~ +70°C, ≤85% RH |
Elektryczne |
Interfejs |
IIC / USB opcjonalnie |
|
IC dotykowy |
Wymogi dotyczące wprowadzenia do obrotu |
|
napięcie zasilania (VDD) |
IIC:3.3V USB: 5V |
|
Odporność gospodarza (SDA/SCL) |
Konfiguracja na tablicy głównej |
Środowiskowe |
Warunki eksploatacji |
Funkcjonalny w mgle Wody powierzchniowe/Glove |
Właściwości powierzchni |
Atrament powierzchni |
Środki anty-UV |
|
Obsługa powierzchni |
Przeciwświetlenie (mroźna: 3%) |
|
Laminat LCD-TP |
OCR (optycznie przejrzysta żywica) |
Zgodność |
Standardy materialne |
Zgodny z RoHS i wolny od halogenów |

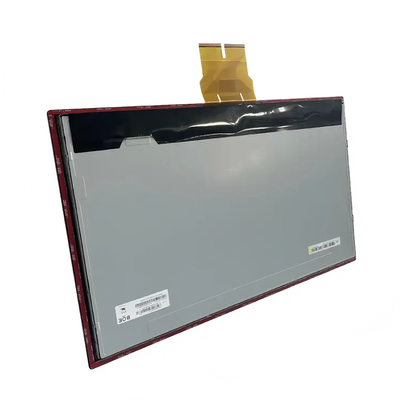

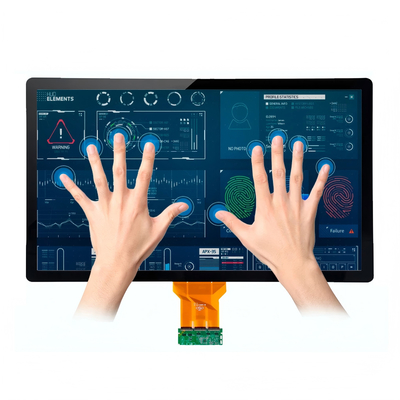

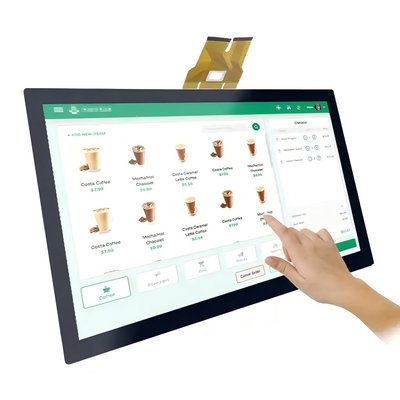

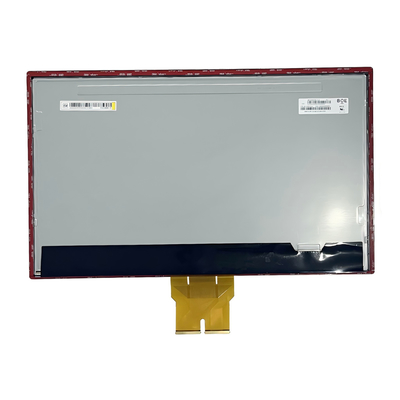

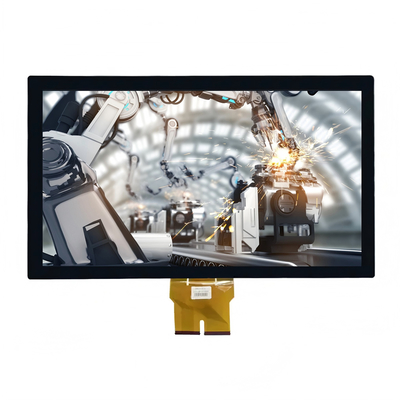

Obraz produktu
