Szczegóły Produktu:
|
| Rozmiar ekranu: | 15,6-calowy przekątna | Typ wyświetlacza: | Moduł przemysłowy TFT LCD |
|---|---|---|---|
| Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) | Temperatura przechowywania.: | -30°C do +80°C |
| Temperatura robocza: | -35°C do +85°C | Jasność: | 500 cd/m² |
| Współczynnik kontrastu: | 1200:1 (standardowo) | interfejs: | 8-bitowe wejście LVDS, złącze I-PEX |
| Technologia dotykowa: | Pojemnościowy panel dotykowy | Obsługa powierzchni: | Powłoki AG/AR/AF (wybierane) |
| szklana pokrywa: | Szkło goryla/szkło temperowane/PMMA | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
| interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Dostosowanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | RoHS Przemysłowy medyczny TFT LCD,Przemysłowy medyczny 15 |
||
SFTO1560JD-7328BN – Wysokiej jasności 15,6" TFT LCD do ekstremalnych warunków
Zaprojektowany do wymagających środowisk, SFTO1560JD-7328BN to wysokiej jasności 15,6-calowy wyświetlacz TFT LCD, zaprojektowany tak, aby zapewnić krystalicznie czysty obraz nawet w bezpośrednim świetle słonecznym lub w słabo oświetlonych środowiskach przemysłowych. Z jasnością 500 cd/m² i szerokim zakresem temperatur pracy (-30°C do +80°C), wyświetlacz ten jest idealny do zastosowań wymagających niezawodności i widoczności w trudnych warunkach.
Dlaczego warto wybrać ten wysokiej jasności TFT LCD?
Najważniejsze cechy techniczne:
Zastosowania:
Zaprojektowany dla rynków globalnych:
SFTO1560JD-7328BN spełnia rygorystyczne wymagania przemysłu europejskiego i amerykańskiego, oferując:
Skontaktuj się z nami w sprawie zamówień hurtowych lub rozwiązań niestandardowych!
W Saef Technology Limited specjalizujemy się w dostarczaniu wysokowydajnych wyświetlaczy klientom na całym świecie. Zapewniamy szybką wysyłkę do USA, Niemiec, Wielkiej Brytanii, Francji i innych krajów, zapewniamy wsparcie techniczne i konkurencyjne ceny dla potrzeb Twojej firmy.
Specyfikacje
| Parametr | Specyfikacja | Jednostka |
| Obszar aktywny | 345,6 (szer.) x 194,4 (wys.) | mm |
| Liczba pikseli | 1920 x RGB x 1080 | piksele |
| Rozstaw pikseli | 0,18 (szer.) x 0,18 (wys.) | mm |
| Układ pikseli | Pionowy pasek RGB | |
| Tryb wyświetlania | Normalnie czarny | |
| Kolory wyświetlania | 8 bitów | kolory |
| Obróbka powierzchni | HC | |
| Współczynnik kontrastu | Typ. 1200 Min.1000 | |
| Kąt widzenia (CR>10) | Typ.85/85/85/85 | stopnie |
| Gama kolorów | 72% NTSC | |
| Jasność | 500typ 425min | cd/m2 |
| Jednolitość jasności | 80% typ 75% min | |
| Zużycie energii | Maks. 10,65 W Typ. 9,55 W | wat |
| Wymiar zewnętrzny | 363,8*215,9 | mm |
| Waga | Typ. 850g | gram |
Wymiary zewnętrzne
![]()
Definicja pinów interfejsu
|
Nr |
Symbol |
Nr |
Symbol |
||
|
1 |
RE3P |
Dodatnie wejście danych różnicowych LVDS Kanał E3 (parzysty) |
21 |
RO1N |
Ujemne wejście danych różnicowych LVDS Kanał O1 (nieparzysty) |
|
2 |
RE3N |
Ujemne wejście danych różnicowych Kanał E3 (parzysty) |
22 |
RO0P |
Dodatnie wejście danych różnicowych LVDS Kanał O0 (nieparzysty) |
|
3 |
RECLKP |
Dodatnie wejście zegara różnicowego LVDS (parzysty) |
23 |
RO0N |
Ujemne wejście danych różnicowych LVDS Kanał O0 (nieparzysty) |
|
4 |
RECLKN |
Ujemne wejście zegara różnicowego (parzysty) |
24 |
GND |
Masa LCD |
|
5 |
RE2P |
Dodatnie wejście danych różnicowych LVDS Kanał E2 (parzysty) |
25 |
NC |
SDA do użytku SAEF, ten pin powinien być otwarty |
|
6 |
RE2N |
Ujemne wejście danych różnicowych Kanał E2 (parzysty) |
26 |
NC |
SCL do użytku SAEF, ten pin powinien być otwarty |
|
7 |
GND |
Masa LCD |
27 |
NC |
MTP do użytku SAEF, ten pin powinien być otwarty |
|
8 |
RE1P |
Dodatnie wejście danych różnicowych LVDS Kanał E1 (parzysty) |
28 |
LCD_VCC |
Zasilanie LCD 3,3 V |
|
9 |
RE1N |
Ujemne wejście danych różnicowych Kanał E1 (parzysty) |
29 |
LCD_VCC |
Zasilanie LCD 3,3 V |
|
10 |
RE0P |
Dodatnie wejście danych różnicowych LVDS Kanał E0 (parzysty) |
30 |
LCD_VCC |
Zasilanie LCD 3,3 V |
|
11 |
RE0N |
Ujemne wejście danych różnicowych Kanał E0 (parzysty) |
31 |
LED_PW M |
Regulacja podświetlenia, 3,3 V (3 V ~ 3,6 V) |
|
12 |
RO3P |
Dodatnie wejście danych różnicowych LVDS Kanał O3 (nieparzysty) |
32 |
LED_EN |
Pin włączający, 3,3 V (3 V ~ 3,6 V) |
|
13 |
RO3N |
Ujemne wejście danych różnicowych Kanał O3 (nieparzysty) |
33 |
GND |
Masa |
|
14 |
GND |
Masa LCD |
34 |
STBYB |
Pin ustawiania trybu głębokiego czuwania. |
|
15 |
ROCLKP |
Dodatnie wejście zegara różnicowego LVDS (nieparzysty) |
35 |
RSTB |
Reset urządzenia dla układu scalonego sterownika LCD, aktywne niskie |
|
16 |
ROCLKN |
Ujemne wejście zegara różnicowego (nieparzysty) |
36 |
GND |
Masa |
|
17 |
GND |
Masa LCD |
37 |
BL_POW ER |
+12V Zasilanie Vi |
|
18 |
RO2P |
Dodatnie wejście danych różnicowych LVDS Kanał O2 (nieparzysty) |
38 |
BL_POW ER |
+12V Zasilanie Vi |
|
19 |
RO2N |
Ujemne wejście danych różnicowych Kanał O2 (nieparzysty) |
39 |
BL_POW ER |
+12V Zasilanie Vi |
|
20 |
RO1P |
Dodatnie wejście danych różnicowych LVDS Kanał O1 (nieparzysty) |
40 |
BL_POW ER |
+12V Zasilanie Vi |
Charakterystyka optyczna
|
Pozycja |
Symbol |
Warunek |
Min |
Typ. |
Maks |
Jednostka |
|
Luminancja |
Bp |
θ=0° |
425 |
500 |
-- |
cd/m2 |
|
Jednolitość L255 |
△Bp |
|
75 |
80 |
-- |
% |
|
Kąt widzenia |
θL |
Cr≥10 |
-- |
85 |
-- |
stopnie |
|
|
θR |
|
-- |
85 |
-- |
|
|
|
ψT |
|
-- |
85 |
-- |
|
|
|
ψB |
|
-- |
85 |
-- |
|
|
Współczynnik kontrastu |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
Współrzędna koloru CIE1931 |
Wx |
θ=0° |
0,283 |
0,313 |
0,343 |
- |
|
|
Wy |
|
0,299 |
0,329 |
0,359 |
|
|
Gama kolorów |
|
NTSC |
-- |
72 |
-- |
% |
|
Gamma |
|
25℃ |
2,0 |
2,2 |
2,4 |
% |
|
Przesłuch |
|
25℃ |
-- |
-- |
2 |
% |
Charakterystyka podświetlenia
|
Parametr |
Symbol |
Wartości |
Jednostka |
||
|
|
|
Min. |
Typ. |
Maks. |
|
|
Napięcie zasilania LED |
V LED |
28 |
30 |
31 |
V |
|
Prąd zasilania LED |
ILED |
- |
252 |
- |
mA |
|
Zużycie energii |
PLED |
- |
8,89 |
9,19 |
W |
|
Ilość LED |
QLED |
- |
40 |
- |
EA |
|
Żywotność LED |
TLED |
40000 |
50000 |
- |
godz. |
Specyfikacja CTP (opcjonalnie)
| Kategoria | Parametr | Specyfikacja |
| Ogólne | Struktura | Szkło ochronne + szkło DITO |
| Wzmocnienie osłony obiektywu | Wzmocnione chemicznie | |
| Twardość powierzchni osłony obiektywu | ≥6H (twardość ołówka) | |
| Współczynnik przepuszczalności światła | ≥85% | |
| Temperatura pracy | -30℃ ~ +80℃, ≤85% RH | |
| Temperatura przechowywania | -35℃ ~ +85℃, ≤85% RH | |
| Elektryczne | Interfejs | IIC / USB / UART |
| Układ dotykowy | IL12511 | |
| Napięcie zasilania (VDD) | 3,3 V lub 5 V (do wyboru) | |
| Rezystancja hosta (SDA/SCL) | Konfigurowalna na płycie głównej | |
| Środowiskowe | Warunki pracy | Funkcjonalny we mgle/wodzie powierzchniowej |
| Właściwości powierzchni | Tusz powierzchniowy | Anty-UV |
| Obróbka powierzchni | Antyrefleksyjna (mgła: 10%) | |
| Laminacja LCD-TP | OCA (optycznie przezroczysty klej) | |
| Zgodność | Standardy materiałowe | Zgodny z RoHS i bez halogenów |

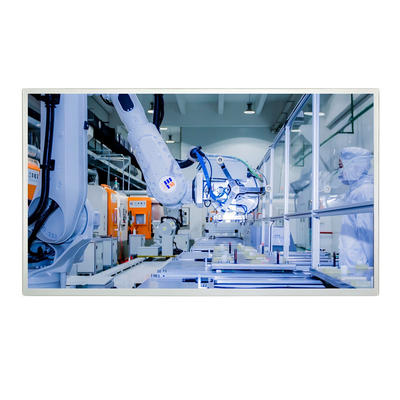

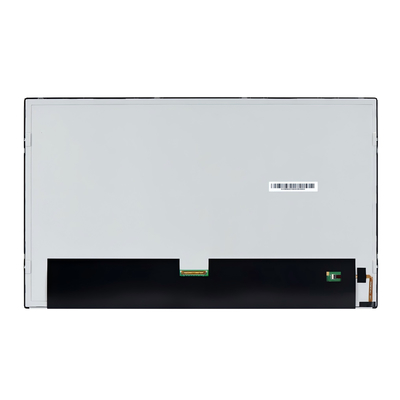

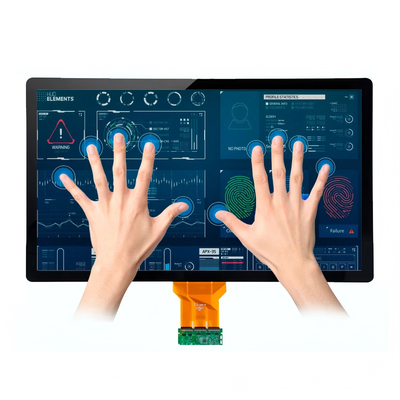

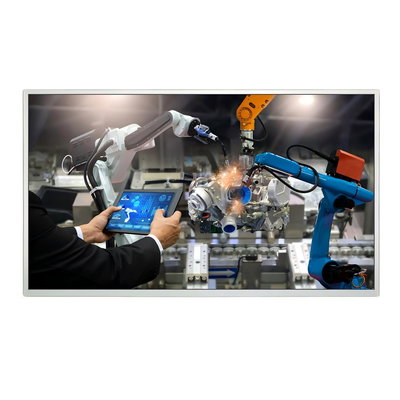

Obraz produktu
![]()
![]()
![]()
