Szczegóły Produktu:
|
maksymalna jasność: | 1000 CD/m² (światło słoneczne) | Rozmiar wyświetlacza: | 21,5-calowy (przekątna 546,86 mm) |
---|---|---|---|
Rozstrzygnięcie: | 1920 × 1080 (Full HD) | Technologia dotykowa: | 10-punktowy CTP (kompatybilny z rękawic) |
interfejs: | LVD z podwójnym kanałem (8-bitowy RGB) | Temperatura robocza: | -10 ° C do +60 ° C (klasa przemysłowa) |
Temperatura przechowywania.: | -20℃ do +60℃ | Kąt widzenia: | 89 ° poziome/pionowe (CR> 10) |
Współczynnik kontrastu: | 1000: 1 (typowe) | interfejs dotykowy: | USB |
Wnioski: | Obrazowanie medyczne, kioski, HMI | Obsługa powierzchni: | Mgła 20%, 6h |
Gwarancja: | 2 lata (rozszerzone pokrycie dla zastosowań przemysłowych) | Zgodność: | RoHS, REACH, Bez halogenów, ISO 9001/14001 |
Podkreślić: | Przemysłowy wyświetlacz TFT LCD o jasności 1000 nitów,Przemysłowy wyświetlacz TFT LCD z certyfikatem RoHS |
Ultra-jasny 21,5" przemysłowy wyświetlacz LCD TFT do ekstremalnych warunków w UE/USA
SFHD2150A01PT-H20%2 zapewnia niezrównaną jasność 1000 cd/m² – zaprojektowany z myślą o widoczności w świetle słonecznym w północnoamerykańskich i europejskich zastosowaniach przemysłowych. Wyposażony w rozdzielczość Full HD, działanie w szerokim zakresie temperatur (-10°C do +60°C) i 10-punktowy dotyk pojemnościowy, wyświetlacz ten doskonale sprawdza się w diagnostyce medycznej, zewnętrznych terminalach płatniczych i automatyzacji fabryk. Certyfikowany zgodnie ze standardami RoHS, REACH i ISO, spełnia rygorystyczne wymagania regulacyjne UE/USA.
Kluczowe zalety dla klientów przemysłowych:
✅ Wysoka jasność 1000 nitów – czytelny w bezpośrednim świetle słonecznym (idealny do kiosków zewnętrznych)
✅ Dotyk kompatybilny z rękawicami – działa z rysikiem pojemnościowym/mokrymi dłońmi (interfejs USB)
✅ Rozszerzona gwarancja – 2-letnia ochrona dla pracy 24/7
Wydajność klasy przemysłowej
Odporność na szeroki zakres temperatur
Zimny start w temperaturze -10°C (zamrażalnie) i działanie w temperaturze +60°C (hale fabryczne), przechodząc 120-godzinne testy cykli termicznych.
Dwukanałowy interfejs LVDS
Odporna na zakłócenia transmisja sygnału dla sterowników PLC Siemens/Beckhoff w środowiskach o wysokim poziomie EMI.
Gotowy do zastosowań medycznych i zewnętrznych
Współczynnik kontrastu 1000:1 + kąty widzenia 89° dla obrazowania w skali szarości zgodnego z DICOM i oznakowań zewnętrznych.
Wytrzymała konstrukcja
Szkło hartowane 6H z powłoką antyrefleksyjną, odporność na mgłę równoważna IP65 i ochrona przed ESD ±4kV.
Specyfikacje techniczne
Funkcja |
Wartość przemysłowa |
---|---|
Efektywność energetyczna |
Obwód łagodnego rozruchu (≤3A prąd rozruchowy) |
Czułość dotykowa |
Wykrywanie 10 palców (<10g nacisku) |
Sterownik podświetlenia |
MY-1L2136A-v2.1 (wejście 10-30V) |
Łączenie optyczne |
Liquid OCR dla zmniejszenia odbicia |
Medycyna
Monitory chirurgiczne, obrazowanie diagnostyczne (skala szarości DICOM)
Infrastruktura zewnętrzna
Bramki poboru opłat, panele informacyjne na przystankach autobusowych, kioski samoobsługowe
Przemysł 4.0
HMI maszyn CNC, interfejsy sterowania robotami (Niemcy)
Transport
Wyświetlacze bagażu na lotniskach, systemy sterowania pociągami (Wielka Brytania/Francja)
Dlaczego warto wybrać ten wyświetlacz?
Wyprodukowany przez Saef Technology (certyfikat ISO 9001/14001), moduł ten zawiera:
Specyfikacje
ELEMENTY | Jednostka | Specyfikacja |
Przekątna ekranu | mm | 546,86 (21,5”) |
Obszar aktywny | mm | 476,064 (H) x 267,786 (V) |
Piksele H x V | - | 1920 (x3) x 1080 |
Rozstaw pikseli | um | 247,95 (na jedną triadę) x247,95 |
Układ pikseli | - | R.G.B. Pionowy pasek |
Tryb wyświetlania | - | Tryb VA, normalnie czarny |
Czas reakcji | Msec | 14 ms (typ., włącz/wyłącz) |
Waga | Gramy | TBD |
Interfejs elektryczny | - | Dwukanałowy LVDS, 8 bitów danych RGB wejściowych |
Obsługa kolorów | - | 16,7 mln kolorów |
Obróbka powierzchni | - | Antyrefleksyjna, 3H |
Zakres temperatur pracy Przechowywanie (wysyłka) |
℃ |
-10 do +60 -20 do +60 |
Wymiary zewnętrzne
Definicja pinów interfejsu
Nr pinu | Symbol | Opis |
1 | RxO0- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
2 | RxO0+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
3 | RxO1- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
4 | RxO1+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
5 | RxO2- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
6 | RxO2+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
7 | GND | Masa |
8 | RxOCLK- | Ujemne wejście zegara różnicowego LVDS (zegar nieparzysty) |
9 | RxOCLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar nieparzysty) |
10 | RxO3- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
11 | RxO3+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
12 | RxE0- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
13 | RxE0+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
14 | GND | Masa |
15 | RxE1- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
16 | RxE1+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
17 | GND | Masa |
18 | RxE2- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
19 | RxE2+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
20 | RxECLK- | Ujemne wejście zegara różnicowego LVDS (zegar parzysty) |
21 | RxECLK+ | Ujemne wejście zegara różnicowego LVDS (zegar parzysty) |
22 | RxE3- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
23 | RxE3+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
24 | GND | Masa |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Brak połączenia |
28 | VDD | Napięcie wejściowe zasilania |
29 | VDD | Napięcie wejściowe zasilania |
30 | VDD | Napięcie wejściowe zasilania |
Specyfikacja podświetlenia
Parametr | Symbol | Wartość | Jednostka | ||
Min. | Typ. | Maks. | |||
Napięcie wejściowe listwy świetlnej | VLED | 48 | 52 | 56 | V |
Prąd wejściowy listwy świetlnej | ILED | - | 480 | - | mA |
Zużycie energii | PLED | 23,04 | 24,96 | 26,88 | W |
Żywotność diody LED | LBL | 40000 | 50000 | - | Godz. |
Charakterystyka elektryczna
Parametr | Symbol | Min | Typ Maks. | Jednostka | |
Napięcie zasilania | VDD | 4,5 | 5,0 | 5,5 | V |
Prąd zasilania | IVDD | 500 | 1200 | mA | |
Prąd rozruchowy | IRUSH | 2,0 | 3,0 | A | |
Dopuszczalne napięcie tętnienia wejściowego | VRF | 300 | mV | ||
Napięcie progowe wejścia różnicowego wysokiego poziomu | VIH | +100 | mV | ||
Napięcie progowe wejścia różnicowego niskiego poziomu | VIL | -100 | mV | ||
Napięcie wejściowe różnicowe | VID | 200 | 600 | mV | |
Napięcie wejściowe (BL) | VBL_I | -0,3 | VDD+0,3 | mV | |
Napięcie wspólne wejścia różnicowego | VCM | 1,0 | 1,2 | 1,5 | |
Zużycie energii | VD | 2,5 | 6 | W |
Parametr | Warunki | Min. | Typ. | Maks. | Jednostka |
Współczynnik kontrastu | Środek | 700 | 1000 | - | - |
Czas reakcji | Tr+Td | - | 14 | 20 | ms |
Barwa CF Chromatyczność (CIE1931) |
Czerwony x |
Typ. -0,03 |
0 |
Typ. +0,03 |
0 |
Biały x | 0,323 | - | |||
Biały y | 0,379 | - | |||
Jasność środkowa bieli | YLI | 800 | 1000 | cd/m2 | |
Przesłuch | Ct | 2,0 | % |

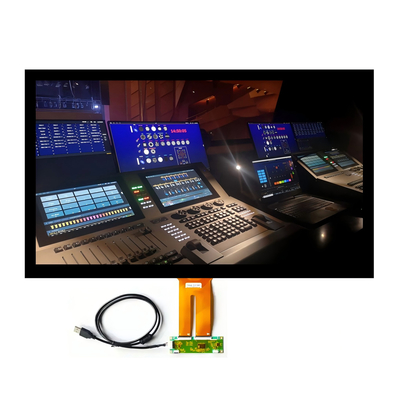

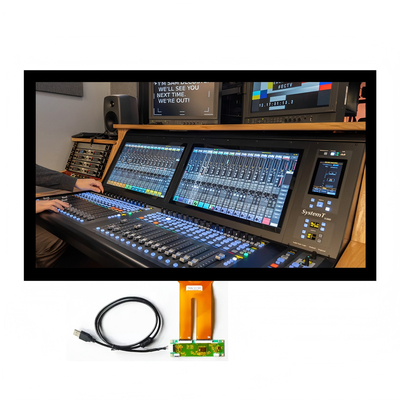

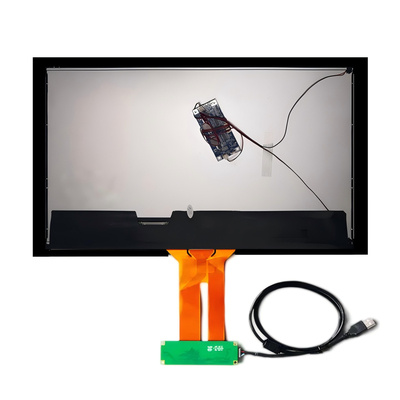

Obraz produktu
