1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT

1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT
1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT 1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT

Duży Obraz :  1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: SAEF
Orzecznictwo: ISO9001 / ISO14000
Numer modelu: SFTO109JY-7337AN
Dokument: SFTO109JY-7337AN.pdf
Zapłata:
Minimalne zamówienie: 3 jednostki (do negocjacji dla przykładowych zamówień)
Cena: $1.60USD - $1.90USD / unit (FOB Shenzhen, based on order quantity)
Szczegóły pakowania: Zestawujący eksport pudełko kartonowe
Czas dostawy: 1–5 tygodni po potwierdzeniu zamówienia
Zasady płatności: T/T, PayPal, T/T 50% depozyt, 50% przed wysyłką
Możliwość Supply: 3 000 000 jednostek / miesiąc
Kontakt

1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT

Opis
Rozmiar wyświetlacza: 1,09-calowy okólnik Rozstrzygnięcie: 240 × 240 pikseli
interfejs: SPI 4-Wire (SCL/SDA/CS/RS) Głębokość koloru: 262 tys. kolorów
Układ scalony sterownika: GC9A01 (wbudowany gram) Kąt widzenia: 85 ° wszystkie kierunki
Luminancja powierzchni: 400 cd/m² Temperatura robocza: -20°C do +70°C
Temperatura przechowywania.: -30°C do +80°C Napięcie robocze: Logika: 1.65-3.3 V (Iovcc)
Czas odpowiedzi: 30 ms (TR+TF typowe) Zgodność: Zasięg, rohs i halogenowy



Ultra-kompaktowy okrągły TFT dla urządzeń ubieralnych i IoT


SFTO109JY-7337AN to 1,09-calowy okrągły moduł LCD TFT zaprojektowany do zastosowań o ograniczonej przestrzeni, takich jak smartwatche, czujniki medyczne i interfejsy przemysłowe IoT. Z rozdzielczością 240×240 i 262 tysiącami kolorów napędzanych przez kontroler GC9A01, zapewnia wyraźną grafikę przy jednoczesnym bardzo niskim zużyciu energii (tryb uśpienia w zakresie μA).


Kluczowe zalety techniczne

  • Interfejs SPI 4-przewodowy

Uproszczona integracja z mikrokontrolerami ARM Cortex-M, ESP32 i Raspberry Pi Pico – wykorzystuje wbudowany GRAM w celu zmniejszenia obciążenia procesora hosta.

  • Niezawodność klasy przemysłowej
  1. Szeroki zakres temperatur pracy: od -20°C do +70°C (brak degradacji wyświetlacza w ekstremalnych warunkach).
  2. Żywotność diod LED: 40 000 godzin żywotności podświetlenia (L70 przy 25°C).
  3. Ochrona ESD: Odporność na wyładowania elektrostatyczne na liniach montażowych.
  • Wydajność optyczna zoptymalizowana pod kątem okrągłego interfejsu użytkownika
  1. Jednolita jasność: >80% jednolitości luminancji w siatce 9-punktowej.
  2. Wszechkierunkowy kąt widzenia: kąt widzenia 85° ze wszystkich orientacji (12/3/6/9 godzina).
  3. Precyzyjna gama kolorów: współrzędne CIE1931: Biały (0,322x, 0,328y), Czerwony (0,344x, 0,328y), Zielony (0,618x, 0,328y).



Krytyczne specyfikacje dla projektowania wbudowanego

  • Efektywność energetyczna: napięcie przewodzenia LED 2,8–3,0 V (maks. 40 mA), prąd logiczny <1mA aktywny.
  • Precyzja mechaniczna: skok pikseli 0,1158 mm umożliwia płynne renderowanie ikon.
  • Interfejs FPC: 15-pinowe złącze z pinami kontrolnymi RST/INT do zarządzania stanem niskiego poboru mocy.



Zgodność i zapewnienie jakości

  • Zwalidowane w 240-godzinnym cyklu termicznym (od -30°C do +80°C) zgodnie ze standardami przemysłowymi.
  • Ścisła kontrola wad: dozwolone wady pikseli ≤0,15 mm (pobieranie próbek MIL-STD-105E).



Dla inżynierów projektantów: Pobierz schematy czasowe SPI, kod inicjalizacji Arduino i raporty z testów optycznych w pełnej karcie katalogowej. Kompatybilny z bibliotekami STM32 HAL.





Wymiary zewnętrzne mechaniczne



1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT 0



Specyfikacja ogólna



Elementy Specyfikacja Jednostka
Element napędowy a-Si TFT -
Rozmiar zewnętrzny LCM 30,59 (H) x 32,98 (V) mm
Obszar aktywny 27,79 (H) x 27,79 (V) mm
Liczba pikseli 240(H)X240(V) piksele
Układ pikseli Pionowy pasek RGB -
Skok pikseli 0,1158x 0,1158 mm
Kolor wyświetlacza 262k kolor
Kierunek widzenia WSZYSTKIE -
Kontroler / Sterownik GC9A01 -
Interfejs danych SPI 4W -
Podświetlenie 2 białe diody LED -
Waga TBD g





Maksymalne wartości znamionowe



Charakterystyka Symbol Min. Typ Maks.

Jedn.

t

Napięcie zasilania

 IOVCC -0,3 - 4,6 V
VCI -0,3 - 4,6 V
Napięcie włączenia bramki TFT VGH -0,3 - 27 V
Napięcie wyłączenia bramki TFT VGL -0,3 - 27 V
Prąd przewodzenia podświetlenia IF -   40 mA
Temperatura pracy TOPR -20   +70 °C
Temperatura przechowywania TSTG -30   +80 °C
Wilgotność RH -   90 %





Charakterystyka DC



Charakterystyka

Sym

bol

 Min. Typ. Maks. Jednostka Uwaga
Napięcie zasilania 1

IOVC

C

 1,65 1,8 3,3 V
Napięcie zasilania 2 VCI 2,5 2,8 3,3 V
Wysokie napięcie sterownika bramki VGH 12 - 13 V
Niskie napięcie sterownika bramki VGL -11 - -18 V



Pobór prądu

 IDD - TBD - mA Tryb normalny

IDD-SL

EEP

   TBD   uA Tryb uśpienia
Napięcie wejściowe „L” VIL GND - 0,3IOVCC V

IOVCC= 1,65~

3,3
Napięcie wejściowe „H” VIH 0,7IOVCC - IOVCC V
Napięcie wyjściowe „L” VoL GND - 0,2IOVCC V IOL= 1mA
Napięcie wyjściowe „H” VoH 0,8IOVCC - IOVCC V IOH=-1mA





Charakterystyka jednostki podświetlenia



Charakterystyka Symbol Warunek Min. Typ Maks. Jednostka
Napięcie przewodzenia Vf IL=40mA - 2,8 3,0 V
Prąd przewodzenia IL   - 40 - mA
Jasność Lv IL=40mA - 450 -- cd/m2
Żywotność diody LED - IL=40mA 20 000 25 000 -- Hr

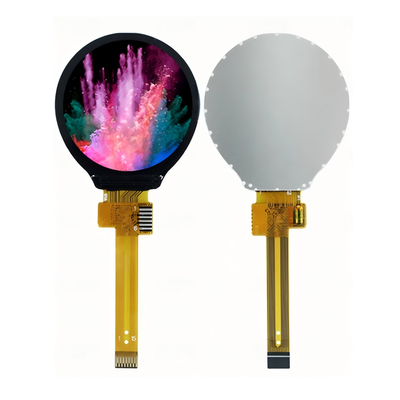

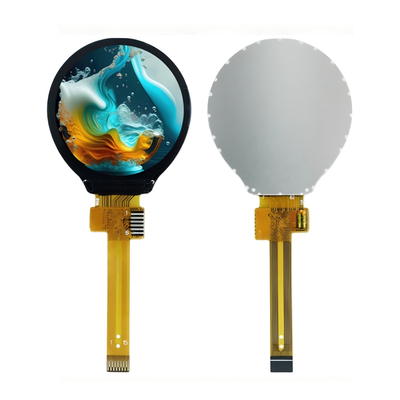

Obraz produktu



1,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT 11,09" Okrągły moduł TFT LCD | Wyświetlacz 240×240 GC9A01 SPI dla urządzeń ubieralnych i IoT 2
