Szczegóły Produktu:
|
Rozmiar wyświetlacza: | 1,9 cala (przekątna 48,26 mm) | Rozstrzygnięcie: | 176 (H) × 320 (V) pikseli |
---|---|---|---|
technologii: | IPS TFT (zwykle czarny) | interfejs: | Podwójny (SPI + 8-bitowy równolegle 8080) |
Układ scalony sterownika: | ST7789P3 (obsługuje 262K kolorów) | Jasność: | 350 cd/m2 (nitów) |
Temperatura robocza: | -20°C do +70°C (klasy przemysłowej) | Podświetlenie: | LED, 80 mA Typ. |. 40 000 godzin życia |
Zasilanie: | Analog 2.5V-3.3V. | NTSC Color Gamut:: | 55% (CIE 1931) |
Panel dotykowy: | Panel dotykowy: Opcjonalna (struktura G+F, I²C, CST816D IC) | Zgodność: | Zgodny z REACH i RoHS, bezhalogenowy |
Podkreślić: | Wyświetlacz LCD IPS TFT 1,9 cala,LCD SPI równoległy ST7789P3 |
SFTO190JY-7267A-CT to moduł LCD TFT IPS o przekątnej 1,9 cala, zaprojektowany do sterowania przemysłowego, urządzeń medycznych i przenośnych instrumentów. Wyposażony w sterownik ST7789P3 i technologię twardego ekranu IPS, zapewnia szerokie kąty widzenia 178°, współczynnik kontrastu 900:1 i 55% gamę kolorów NTSC – zapewniając niezawodną widoczność w ekstremalnych warunkach (-20°C do +70°C).
Obsługuje zarówno interfejsy SPI (4-przewodowy), jak i 8-bitowy 8080 równoległy, zapewniając bezproblemową integrację z ARM Cortex-M/R, Raspberry Pi Pico i innymi platformami wbudowanymi.
Dedykowane piny sterownika podświetlenia o stałym prądzie (LED+/LED-) wydłużają żywotność do 40 000 godzin (strona 8).
(2) Wytrzymała konstrukcja
Zwalidowany w zakresie przechowywania -30°C~80°C, ochrona ESD ±8kV i testy upadku z wysokości 60 cm (zgodność z IEC 60068-2-32).
Opcjonalne, wzmocnione chemicznie szkło ochronne (≥6H twardości) z ≥85% przepuszczalnością światła (strona 5).
(3) Precyzyjna wydajność optyczna
Obszar aktywny: 22,7 × 42,72 mm | Rozstaw pikseli: 0,1335 mm | Matryca pasków pionowych RGB.
Fabrycznie skalibrowany punkt bieli (CIE 1931 x=0,302/y=0,325) dla dokładności kolorów w zastosowaniach medycznych/przemysłowych (strona 12).
Wstępnie przetestowany kod inicjalizacji dla platform STM32/Arduino (strony 18-19).
Dostępne rysunki mechaniczne, schematy czasowe i raporty z testów optycznych (standard BM-7).
Opcjonalne rozwiązanie wielodotykowe (układ scalony CST816D przez I²C) z laminacją OCA.
◾ Spełnia dyrektywy RoHS (UE 2015/863), REACH SVHC i Halogen-Free.
◾ Opakowanie jest zgodne z wymogami recyklingu UE 2025/40 (obowiązuje od 2026 r.).
Wymiary mechaniczne
Informacje o produkcie
Cechy | Szczegóły | Jednostka |
Rozmiar wyświetlacza (przekątna) | 1,9’’ | Cale |
Typ LCD | IPS TFT | - |
Tryb wyświetlania | Normalnie czarny | - |
Rozdzielczość | 170 RGB(H) x 320(V) | Piksele |
Kierunek patrzenia | WSZYSTKIE | - |
Rozmiar modułu | 25(szer.) x 49,33(wys.) x 2,11(gr.) | mm |
Obszar aktywny | 22,7(szer.) x 42,72(wys.) | mm |
Rozmiar piksela | 0,1335(szer.) x 0,1335(wys.) | mm |
Układ kolorów | Pionowy pasek RGB | - |
Interfejs | SPI/Równoległy | - |
Kolory wyświetlacza | 262K | - |
Układ scalony sterownika | ST7789P3 | - |
Z panelem dotykowym lub bez | Bez | - |
Temperatura pracy | -20℃~70℃ | ℃ |
Temperatura przechowywania | -30℃~80℃ | ℃ |
Jasność powierzchni | 350 | cd/m2 |
Specyfikacja CTP
Kategoria | Parametr | Specyfikacja |
Ogólne |
Struktura | Szkło ochronne + folia czujnika ITO (G+F) |
Wymiar zewnętrzny | 31,0 (wys.) x 55,33 (V) x 3,64 (T) mm | |
Wzmocnienie osłony obiektywu | Wzmocnione chemicznie | |
Twardość powierzchni osłony obiektywu | ≥6H (twardość ołówka) | |
Współczynnik przepuszczalności światła | ≥85% | |
Temperatura pracy | -20℃ ~ +70℃, ≤90% RH | |
Temperatura przechowywania | -30℃ ~ +80℃, ≤90% RH | |
Elektryczne |
Interfejs | I2C |
Układ scalony dotyku | CST816D | |
Napięcie zasilania (VDD) | 2,8V ~ 3,3V | |
Rezystancja hosta (SDA/SCL) | Konfigurowalna na płycie głównej | |
Punkt dotyku | Pojedynczy dotyk, opcjonalny wielodotyk | |
Środowiskowe | Warunki pracy | Konfigurowalna |
Powierzchnia Właściwości |
Tusz powierzchniowy | Typ przezroczysty |
Obróbka powierzchniowa | Konfigurowalna | |
Laminacja LCD-TP | OPCJA POWIĄZANIA POWIETRZA, OCA | |
Zgodność | Standardy materiałowe | Zgodność z RoHS i Halogen-Free |
Bezwzględne wartości maksymalne
Element | Symbol | Min. | Maks. | Jednostka |
Napięcie zasilania logiki | IOVCC | -0,3 | 4,0 | V |
Napięcie zasilania analogowego | VCC | -0,3 | 4,6 | V |
Temperatura pracy | Top | -20 | 70 | ℃ |
Temperatura przechowywania | Tst | -30 | 80 | ℃ |
Charakterystyka DC
Element | Symbol | Min. | Typ. | Maks. | Jednostka |
Napięcie zasilania analogowego | VCC | 2,5 | 2,75 | 3,3 | V |
Napięcie zasilania logiki | IOVCC | 1,65 | 1,8 | 3,3 | V |
Napięcie wysokie wejściowe | VIN | 0,7*IOVCC | - | IOVCC | V |
Napięcie niskie wejściowe | VIL | GND | - | 0,3*IOVCC | V |
Napięcie wysokie wyjściowe | VOH | 0,8*IOVCC | - | IOVCC | V |
Napięcie niskie wyjściowe | VOL | GND | - | 0,2*IOVCC | V |
Prąd wejściowy | IIN | - | 20 | - | mA |
Charakterystyka podświetlenia
Element | Symbol | Min. | Typ. | Maks. | Jednostka |
Napięcie przewodzenia | VF | - | 3,2 | - | V |
Prąd przewodzenia | IF | - | 80 | - | mA |
Rozpraszanie mocy | Pd | - | 256 | - | mW |
Żywotność diody LED (25 ºC) | - | 30000 | 40000 | - | godz. |
Definicje pinów
Pin.Nr | Symbol | Opis | |||||||||
1 | GND | Masa | |||||||||
2 | VCC | Zasilanie dla analogowego | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | RESET | Pin resetowania LCM | |||||||||
6 | CS | Pin wyboru układu („Niski” włączony) | |||||||||
7 | DC/SCL | Pin zegara szeregowego. | |||||||||
8 | WR/RS | Pin wyboru rejestru. | |||||||||
9 | RD | Włącz odczyt w równoległym interfejsie MCU 8080. | |||||||||
10 | SDA | Pin wejścia/wyjścia interfejsu SPI | |||||||||
11-18 | DB0-DB7 | Szyna danych równoległego interfejsu MCU. | |||||||||
19 | SDO | Pin wyjściowy interfejsu SPI. | |||||||||
20 | LED+ | Anoda podświetlenia | |||||||||
21-24 | LED- | Katoda podświetlenia | |||||||||
25 | GND | Masa | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | Masa |

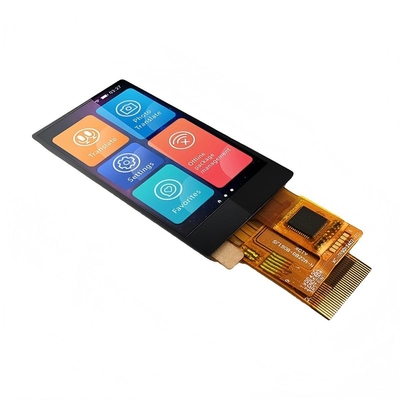

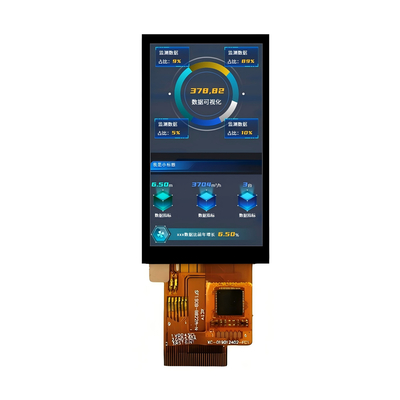

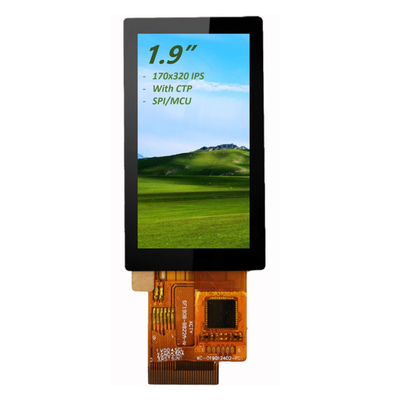

Obraz produktu
