Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT | Rozmiar ekranu: | 5,0 cali (przekątna) |
|---|---|---|---|
| Rezolucja: | 480 (RGB) × 854 pikseli | Luminance: | 300 cd/m² (nitów) |
| Interfejs: | RGB 565 równolegle | Napęd IC: | ST7701S |
| Temperatura pracy: | -20 ° C do +70 ° C. | Temperatura przechowywania: | -30°C do +80°C |
| Typ podświetlenia: | Światło boczne LED (12 diod LED) | Czas trwania światła tła: | 40 000 godzin (typowo) |
| Kąt widzenia: | 80°/80°/80°/80° (wszystkie kierunki) | Zgodność: | Rohs, Reach |

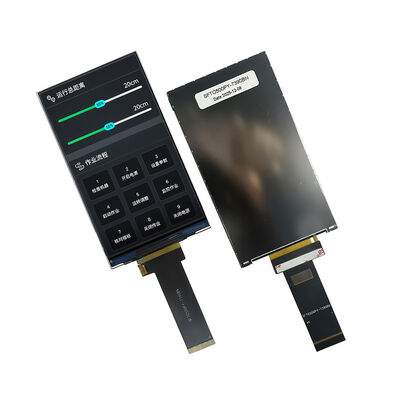

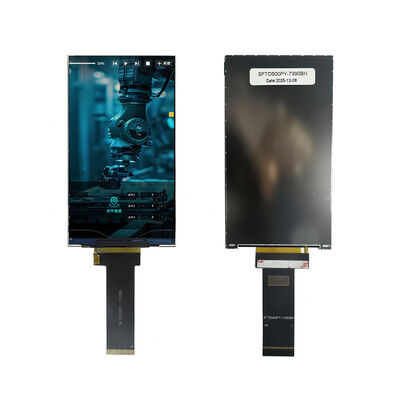

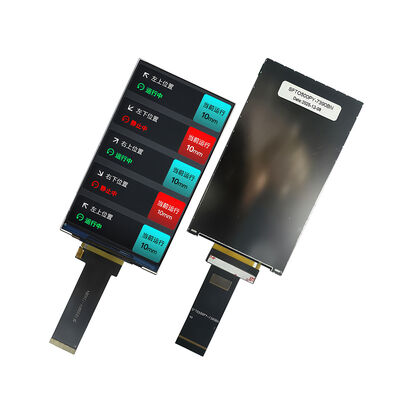

SFTO500PY-7390BN: Ekonomiczny, 5-calowy moduł TFT LCD zaprojektowany dla wymagających zastosowań
Zaprojektowany przez Saef Technology, SFTO500PY-7390BN to 5,0-calowy moduł TFT LCD oferujący zrównoważone połączenie wydajności, niezawodności i wyjątkowej wartości. Wyposażony w rozdzielczość 480(RGB) x 854, standardowy interfejs równoległy RGB i solidną konstrukcję zweryfikowaną pod kątem pracy w zakresie od -20°C do 70°C, moduł ten jest optymalnym rozwiązaniem wyświetlania dla inżynierów i projektantów w Stanach Zjednoczonych i Niemczech opracowujących przemysłowe interfejsy HMI, urządzenia przenośne, instrumenty medyczne i wbudowane systemy sterowania. W konkurencyjnej cenie zapewnia trwałość klasy przemysłowej bez wysokich kosztów.
Zaprojektowany, aby uprościć proces rozwoju:
Wyraźna wydajność wizualna: Jasność 300 nitów i współczynnik kontrastu 1200:1 zapewniają czytelność w typowych środowiskach wewnętrznych. 70% gama kolorów NTSC zapewnia odpowiednią reprezentację kolorów dla wskaźników stanu i interfejsów użytkownika.
Łatwa integracja sprzętowa: Interfejs równoległy RGB 565 ze standardowymi sygnałami sterującymi (wybierany tryb DE lub HV) zapewnia prostą kompatybilność z szeroką gamą MPU, FPGA i przemysłowych MCU powszechnych na rynkach amerykańskim i europejskim, skracając czas i złożoność integracji.
Zbudowany dla środowisk przemysłowych: Z rozszerzonym zakresem temperatur pracy (-20°C ~ +70°C) moduł ten nadaje się do zastosowań narażonych na wahania temperatury. Przechodzi rygorystyczne testy niezawodności, w tym cykle termiczne, wibracje i ochronę ESD (±8kV wyładowanie powietrzne), zapewniając długotrwałą stabilność w trudnych warunkach.
Długotrwałe oświetlenie: Boczny system podświetlenia LED oferuje typową żywotność 40 000 godzin , wspierając ciągłą pracę. Możliwość ściemniania PWM umożliwia łatwą regulację jasności w celu optymalizacji zużycia energii.
Kompaktowa i niezawodna konstrukcja: Z wąskim profilem 2,1 mm i precyzyjnymi wymiarami zewnętrznymi, ułatwia kompaktowe projekty produktów. Wszystkie moduły podlegają inspekcji AQL zgodnie z MIL-STD-105E Level II , gwarantując wysoką jakość wyjściową i spójność dla linii produkcyjnej.
Idealny do rozwiązywania konkretnych wyzwań projektowych w:
Automatyzacja przemysłowa (z naciskiem na Niemcy/USA): Idealny do paneli HMI w fabrykach, interfejsów PLC i sprzętu testowego. Praca w szerokim zakresie temperatur radzi sobie z nieregulowanymi środowiskami przemysłowymi, a solidna jakość wykonania spełnia oczekiwania dotyczące maszyn przeznaczonych na rynki niemiecki i północnoamerykański.
Urządzenia przenośne i podręczne: Nadaje się do przenośnych monitorów medycznych, narzędzi diagnostycznych i sprzętu testowego w terenie. Niezawodność modułu minimalizuje ryzyko awarii w terenie, co jest krytycznym czynnikiem dla producentów OEM.
Transport i logistyka: Może być używany w pomocniczych wyświetlaczach pojazdów, urządzeniach śledzących i terminalach wózków widłowych. Odporność na wibracje zapewnia wydajność w środowiskach mobilnych.
IoT i inteligentne panele sterowania: Bezpośredni interfejs RGB eliminuje potrzebę zewnętrznego kontrolera wyświetlacza, pomagając zmniejszyć ogólny koszt BOM systemu i powierzchnię projektu.
Dlaczego inżynierowie w USA i Niemczech wybierają Saef Technology:
Niezrównana wartość: W atrakcyjnej cenie nie poświęcamy jakości ani zgodności. Nasze produkty spełniają wymagania RoHS (2011/65/EU & 2015/863) i REACH , ułatwiając wejście Twojego produktu na rynki Unii Europejskiej (w tym Niemiec) i Ameryki Północnej.
Wsparcie skoncentrowane na inżynierach: Zapewniamy obszerną dokumentację — w tym pełną kartę katalogową, schematy wyprowadzeń, rysunki mechaniczne i specyfikacje czasowe interfejsu — aby umożliwić precyzyjny układ PCB i szybsze prototypowanie.
Partnerstwo techniczne: Nasz zespół wsparcia rozumie wyzwania związane z integracją. Zapewniamy niezbędne wskazówki techniczne dotyczące debugowania interfejsu. W przypadku projektów wymagających dużych ilości lub specyficznych modyfikacji (np. niestandardowe sekwencje inicjalizacji, kalibracja jasności), oferujemy współpracę OEM/ODM.
Zgodność i gwarancja
Zapewniona jakość: Wyprodukowano w ramach systemu zarządzania jakością z certyfikatem ISO9001:2015. Objęte 1-roczną gwarancją funkcjonalną.
Zgodność ze środowiskiem: W pełni zgodny z dyrektywami EU RoHS i REACH , spełniając rygorystyczne standardy środowiskowe wymagane w Niemczech i w całej Europie.
Następny krok: SFTO500PY-7390BN jest dostępny do pobierania próbek i zamówień hurtowych. Zapraszamy inżynierów, specjalistów ds. zaopatrzenia i decydentów do zamówienia próbki do oceny lub skontaktowania się z naszym zespołem sprzedaży w celu uzyskania konkurencyjnej wyceny dostosowanej do wymagań Państwa projektu. Współpracuj z Saef, aby uzyskać rozwiązanie wyświetlania, które łączy opłacalność z udowodnioną niezawodnością.
Wymiary mechaniczne
Cechy produktu
| Element | Specyfikacja | Jednostka |
| Rozmiar ekranu | 5,0 cala | Przekątna |
| Liczba pikseli | 480RGB(H)x854(V) | Piksele |
| Obszar wyświetlania | 61,56(H)x109,53(V) | mm |
| Rozstaw pikseli | 128,25(H)x128,25(V) | um |
| Wymiar zewnętrzny | 66,4x120,05x2,1 ±0,1 | mm |
| Układ pikseli | Pionowy pasek RGB | ― ― |
| Tryb wyświetlania | Normalnie czarny | ― ― |
| Kierunek widzenia (oko) | WSZYSTKIE | ― ― |
| Kierunek inwersji szarości | -- | |
| Kolor wyświetlacza | 262K | ― ― |
| Jasność (cd/m2) | 300 | nit |
| Współczynnik kontrastu | 1200:1 | ― ― |
| Obróbka powierzchni | ― ― | ― ― |
| Interfejs | RGB565 | |
| Podświetlenie | Typ podświetlenia LED | ― ― |
| Układ scalony sterownika | ST7701S | |
| Temperatura pracy | -20~70 | ℃ |
| Temperatura przechowywania | -30~80 | ℃ |
| Waga | ― ― | g |
Definicja interfejsu pinów
| PinNo. | Symbol | Funkcja |
| 1 | LEDK | Podświetlenie LED (Katoda) |
| 2 | LEDA | Podświetlenie LED (Anoda) |
| 3 | GND | Masa |
| 4 | VCC | Zasilanie. 2,8 V |
| 5~9 | R0-R4 | Wejście danych RGB Red |
| 10~ 12 | GND | Masa |
| 13~ 18 | G0-G5 | Wejście danych RGB zielony |
| 19~20 | GND | Masa |
| 21~25 | B0-B4 | Wejście danych RGB niebieski |
| 26~29 | GND | Masa |
| 30 | PCLK | Sygnał zegara punktu dla operacji interfejsu RGB |
| 31 | NC | NC |
| 32 | HSYNC | Sygnał synchronizacji linii dla operacji interfejsu RGB |
| 33 | VSYNC | Sygnał synchronizacji ramki dla operacji interfejsu RGB |
| 34 | DE | Sygnał włączenia danych dla operacji interfejsu RGB |
| 35 | NC | NC |
| 36 | GND | Masa |
| 37 | RESET | Wejście resetowania. |
| 38 | SDA | Szpilka dwukierunkowa wejścia/wyjścia danych szeregowych SPI |
| 39 | SCL | Zegar interfejsu SPI |
| 40 | CS | Pin wejściowy wyboru układu |
Specyfikacja optyczna
| Element | Symbol | Warunek | Min | Typ | Maks | Jednostka | |
| Jasność biała (środek) | Lv |
Θ=0 Normalny Widzenie Kąt IBL=80mA |
-- | 300 | -- | cd/m2 | |
| Czas reakcji | Tr+Tf | -- | 35 | 40 | ms | ||
| Współczynnik kontrastu | CR | 900 | 1200 | -- | -- | ||
|
Kolor Chromatyczność (CIE1931) |
biały | Wx | 0,278 | 0,308 | 0,338 | ||
| Wy | 0,309 | 0,339 | 0,369 | ||||
|
Kąt widzenia |
Hor |
ΘL |
CR≥10 |
-- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
|
Wer |
ΘU | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| Jednolitość jasności | Avg | Θ=0 | 80 | 90 | -- | % | |
| Gama kolorów | NTSC | Θ=0 | 65 | 70 | -- | % | |
| Optymalny kierunek widzenia | WSZYSTKIE | ||||||
Charakterystyka elektryczna modułu TFT LCD
| Element | Symbol | Min. | Typ. | Maks. | Jednostka |
| Napięcie zasilania analogowego | VDD | 2,4 | 2,8 | 3,3 | V |
| Napięcie zasilania cyfrowego | VDDI | 1,65 | 1,8 | 3,3 | |
| Napięcie sygnału wejściowego | VIH | 0,7VDDI | - | VDDI | V |
| VIL | GND | - | 0,3VDDI | V |
Charakterystyka podświetlenia
| Element | Symbol | Min | Typ | Maks | Jednostka |
| Prąd LED | IL | - | 30 | 40 | mA |
| Napięcie LED | VL | - | 18 | 19,2 | V |
| Żywotność LED | Hr | 30000 | 40000 | - | Godzina |
