Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD z RTP | Rozmiar ekranu: | 2,4 cala (przekątna) |
|---|---|---|---|
| Rezolucja: | 240 (RGB) x 320 pikseli (QVGA) | Technologia panelowa: | IPS (przełączanie w płaszczyźnie) |
| Układ scalony sterownika: | ST7789V | Interfejs: | 8-bitowy MCU równoległy (kompatybilny z serią 8080) |
| Ekran dotykowy: | 4-przewodowy rezystancyjny panel dotykowy (RTP) | Jasność (typowa): | 250 CD/m² |
| Temperatura pracy: | -20 ° C do +70 ° C. | Kąt widzenia: | 80° / 80° / 80° / 80° (szeroki widok IPS) |
| Zgodność: | Zgodny z REACH i RoHS | Pakiet: | FPC ze złączem |

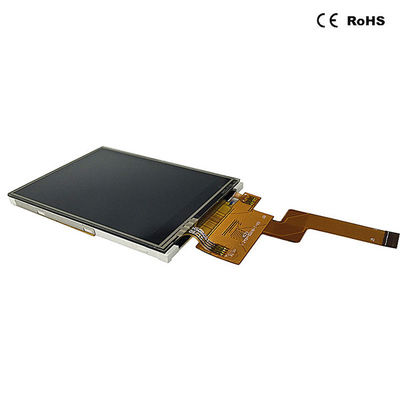

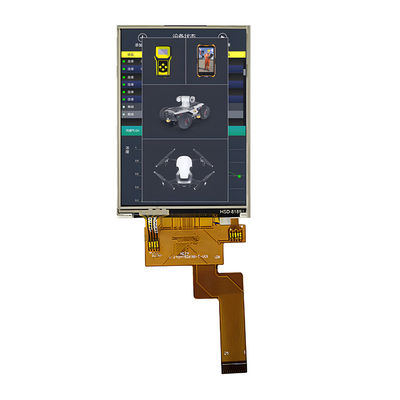

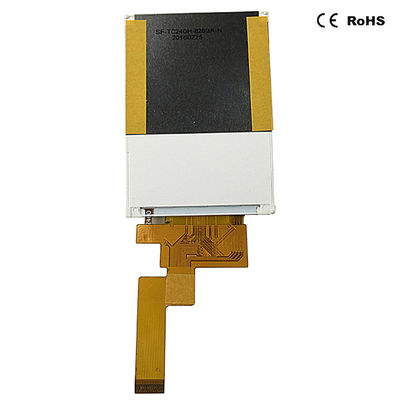

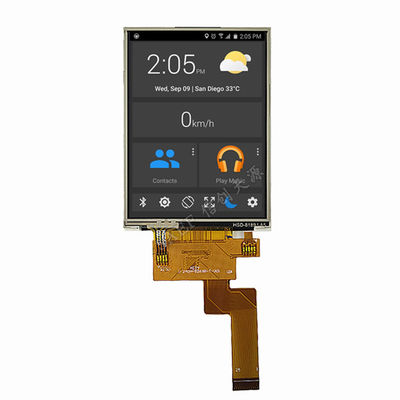

SF-TC240H-8269B-T: Kompaktowy, niezawodny moduł IPS TFT LCD o przekątnej 2,4 cala, zoptymalizowany pod kątem systemów wbudowanych i aplikacji HMI
Zaprojektowany przez Saef Technology Limited, SF-TC240H-8269B-T to 2,4-calowy moduł TFT LCD o wysokiej widoczności, wyposażony w technologię IPS zapewniającą szerokie kąty widzenia i wbudowany 4-przewodowy rezystancyjny panel dotykowy (RTP). Dzięki rozdzielczości 240x320 QVGA, prostemu 8-bitowemu interfejsowi równoległemu MCU i solidnemu zakresowi pracy od -20°C do +70°C, moduł ten jest idealnym rozwiązaniem wyświetlającym dla inżynierów w USA i Europie projektujących przenośne urządzenia medyczne, przemysłowe terminale podręczne, urządzenia konsumenckie i pulpity nawigacyjne IoT, gdzie przestrzeń, koszt i niezawodność są najważniejsze.
Sprostanie głównym wyzwaniom projektowym podczas opracowywania urządzeń kompaktowych:
Doskonała czytelność pod każdym kątem: technologia panelu IPS zapewnia spójne kolory i kontrast w 80-stopniowym stożku widzenia we wszystkich kierunkach. Rozwiązuje to powszechny problem inwersji obrazu lub zmiany kolorów, gdy operatorzy patrzą na narzędzia ręczne lub nieruchome panele pod kątem nieprostopadłym.
Uproszczona integracja mikrokontrolerów: bezpośredni 8-bitowy interfejs równoległy MCU (kompatybilny z serią 8080) i układ scalony sterownika ST7789V eliminują potrzebę stosowania skomplikowanych konwerterów protokołów. Inżynierowie mogą podłączyć go bezpośrednio do szerokiej gamy niedrogich mikrokontrolerów (ARM Cortex-M itp.), co znacznie zmniejsza koszty BOM i złożoność oprogramowania sprzętowego w porównaniu z wyświetlaczami wyposażonymi wyłącznie w SPI lub MIPI.
Sprawdzone i ekonomiczne wejście dotykowe: Zintegrowany 4-przewodowy rezystancyjny panel dotykowy (RTP) zapewnia niezawodne wprowadzanie jednym dotknięciem o żywotności 1 000 000 dotknięć, współpracuje z rysikiem lub rękawiczką i jest odporny na przypadkowe dotknięcia płynami lub zanieczyszczeniami — praktyczny wybór w wielu środowiskach przemysłowych i medycznych, gdzie dotyk pojemnościowy może być nieodpowiedni.
Zbudowany z myślą o długoterminowej niezawodności: moduł został poddany 120-godzinnym testom operacyjnym w wysokiej/niskiej temperaturze i wilgotności i został zaprojektowany pod kątem wytrzymałości. Podświetlenie LED zapewnia regulowaną jasność i dobrą równomierność, zapewniając długoterminową wydajność w różnych warunkach oświetlenia otoczenia.
Obudowa zajmująca mało miejsca: dzięki kompaktowym wymiarom 60,26 mm x 42,72 mm x 3,4 mm i połączeniu za pośrednictwem pojedynczego FPC maksymalizuje dostępną przestrzeń dla podstawowej elektroniki, co jest kluczowym czynnikiem przy projektowaniu urządzeń przenośnych i do noszenia.
Idealny do rozwiązywania problemów związanych z interfejsem w:
Przemysłowe ręczne narzędzia i sprzęt testowy (koncentracja na USA/Niemcy): Do rejestratorów danych, multimetrów i przenośnych skanerów, gdzie niezbędna jest dobra widoczność w jasnym świetle i niezawodne wprowadzanie dotykowe kompatybilne z rękawiczkami.
Urządzenia do monitorowania stanu zdrowia i stanu zdrowia: odpowiednie do monitorów pacjenta, pomp infuzyjnych i narzędzi diagnostycznych wymagających solidnego, łatwego w czyszczeniu interfejsu, który działa niezawodnie w środowiskach klinicznych.
Inteligentne sterowanie domem i elektronika użytkowa: idealne do interfejsów termostatów, klawiatur paneli bezpieczeństwa i wyświetlaczy urządzeń, gdzie potrzebny jest ekonomiczny i przyjazny dla użytkownika interfejs dotykowy.
Technologia Saef: Twój elastyczny partner w zakresie wyświetlania
Dostosuj się do swoich konkretnych potrzeb: potrzebujesz wersji bez dotyku (RTP), aby obniżyć koszty? A może potrzebujesz innego interfejsu kontrolera dotykowego? Oferujemy elastyczne opcje dostosowywania i niskie MOQ, aby dostosować ten 2,4-calowy moduł do konkretnych wymagań projektu, skracając czas wprowadzenia produktu na rynek.
Zaprojektowany do produkcji: moduł przechodzi kontrolę AQL zgodnie z normą MIL-STD-105E poziom II, zapewniając stałą jakość na linii produkcyjnej. Kompletna dokumentacja — w tym dokładne rysunki mechaniczne, definicje pinów i przykłady kodów inicjujących — jest dostarczana w celu usprawnienia układu PCB i rozwoju oprogramowania.
Zaufane dostawy na rynki światowe: Jako producent posiadający certyfikat ISO, Saef zapewnia, że produkty są produkowane zgodnie z międzynarodowymi standardami, zapewniając niezawodny łańcuch dostaw dla producentów OEM w Ameryce Północnej i Unii Europejskiej.
Zapewnienie techniczne i dalsze kroki
Solidna podstawa jakości: Wyprodukowano w ramach rygorystycznego systemu zarządzania jakością, z kompleksowymi testami niezawodności potwierdzającymi działanie w warunkach środowiskowych.
Wsparcie inżynieryjne: zapewniamy dane techniczne potrzebne do niezawodnej integracji. Nasz zespół rozumie wyzwania związane z projektowaniem wbudowanym i jest gotowy wspierać Cię w fazie prototypowania.
Oceń swój projekt: Zapraszamy inżynierów systemów wbudowanych, projektantów produktów i specjalistów ds. zaopatrzenia do oceny SF-TC240H-8269B-T. Skontaktuj się z nami już dziś, aby poprosić o próbki, omówić możliwości dostosowania lub uzyskać konkurencyjną ofertę. Wybierz firmę Saef jako partnera w zakresie wyświetlaczy, który łączy sprawdzoną wydajność z elastycznością dostosowaną do Twojej unikalnej wizji projektowej.
Wymiary mechaniczne
Definicja interfejsu pinowego
| NIE. | NAZWA PINU | We/Wy | Opis |
| 1 | LED_K | O | Katoda LED |
| 2 | LED_A | O | Anoda LED |
| 3 | GND | I | Grunt |
| 4 | VCC | I | Zasilanie Napięcie 2,8 V |
| 5 | IOVCC | I | Zasilanie Napięcie 2,8 V/1,8 V |
| 6 | FMARK | O | Pin wyjściowy z efektem łez |
| 7 | /CS | I | Pin wejściowy dla sygnału wyboru chipa |
| 8 | NASTAWIĆ | I | LCM Reset sygnału wejściowego |
| 9 | RS | I | Zarejestruj sygnał wyboru |
| 10 | /WR | I | Zapisz pin wejściowy sygnału stroboskopowego |
| 11 | /RD | I | Odczytaj pin wejściowy sygnału stroboskopowego |
| 12 | GND | I | Grunt |
| 13-20 | DB7-DB0 | We/Wy | Wyświetl wejścia/wyjścia danych |
| 21 | GND | I | Grunt |
| 22 | XR | O | Pin panelu dotykowego |
| 23 | YD | O | Pin panelu dotykowego |
| 24 | XL | O | Pin panelu dotykowego |
| 25 | JA | O | Pin panelu dotykowego |
Maksymalny limit bezwzględny
| Przedmiot | Symbol | Wartość | Jednostka |
| Napięcie zasilania logiki | VDD | 1,6 ~ 3,3 | V |
| Napięcie wejściowe | Win | VDD+0,3 | V |
| Temperatura robocza | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego
| Przedmiot | Symbol | Min | Typ | Maks | Jednostka | Stan testowy |
|
Operacyjnywoltaż |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilania | IDD | - | - | 5 | mama | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | VIH | 0,8 VDD | - | VDD | V |
- |
| WIL | 0 | - | 0,2 VDD | V | ||
|
Wyciek wejściowyaktualny |
III | -1,0 | - | 1,0 | µA | VIN=VDD lub VSS |
Charakterystyka elektrooptyczna podświetlenia
| Przedmiot | Symbol | MIN | TYP | MAKS | JEDNOSTKA |
Test Stan |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | Jeżeli=80mA |
| Prąd zasilania | Jeśli | - | 80 | - | mama | - |
| Napięcie wsteczne | Wr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | - | mW | - | |
| Natężenie światła dla LCM |
- |
- | 250 | - | cd/m2 | Jeżeli=80mA |
| Jednolitość dla LCM | - | 80 | - | - | % | Jeżeli=80 mA |
| Kolor podświetlenia | Biały | |||||
Specyfikacje rezystancyjnego panelu dotykowego
| Przedmiot | Symbol | Min. | Typ. | Maks. | jednostka | Uwaga |
| Przezroczystość | - | - | 82 | - | % | JIS K-7105 |
| Mgła | - | - | 1 | - | % | JIS K-7105 |
| Twardość Powierzchni | - | - | 3 | - | H | 150gf45° |
| Siła odrywania FPC | - | 5 | - | N | W górę 90° | |
| Gięcie FPC | - | - | 3 | - | cykl | R= 1,0, 90° |
| Siła wejściowa | - | - | 50 | dziewczyna | - | |
| Napięcie znamionowe | Dotyk V | 7 | V | DC | ||
| Opór osi X | Odbiór | 300 | 900 |
PIN FPC |
||
| Opór osi X | Ry | 200 | 500 | |||
| Liniowość | - | - | ±1,5 | ±2,0 | % | - |
| Gadanie | - | - | - | 20 | SM | - |
| Rezystancja izolacji | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 100 000 | - | - | Czasy | - |
| Życie wejściowe | - | 1 000 000 | - | - | Czasy | - |
