Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT | Rozmiar ekranu: | 0,96 cala (przekątna) |
|---|---|---|---|
| Rezolucja: | 80 (RGB) x 160 pikseli | Interfejs: | 4-przewodowy SPI (szeregowy interfejs peryferyjny) |
| Układ scalony sterownika: | ST7735S | Jasność: | 260 cd/m² (typowo) |
| Kąt widzenia: | 80° (wszystkie kierunki) | Temperatura operacyjna.: | -20 ° C do +70 ° C. |
| Wymiary modułu: | 13,5 mm (wys.) x 27,9 mm (pion.) x 1,5 mm (gł.) | Napięcie zasilania: | 2,8 V / 3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC) |
| Podświetlenie: | 1x biała dioda LED (typowo 20 mA) | Zgodność: | Rohs, Reach |

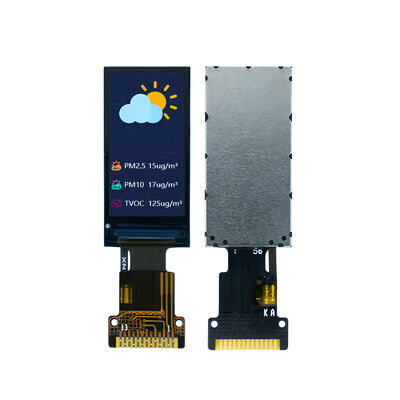

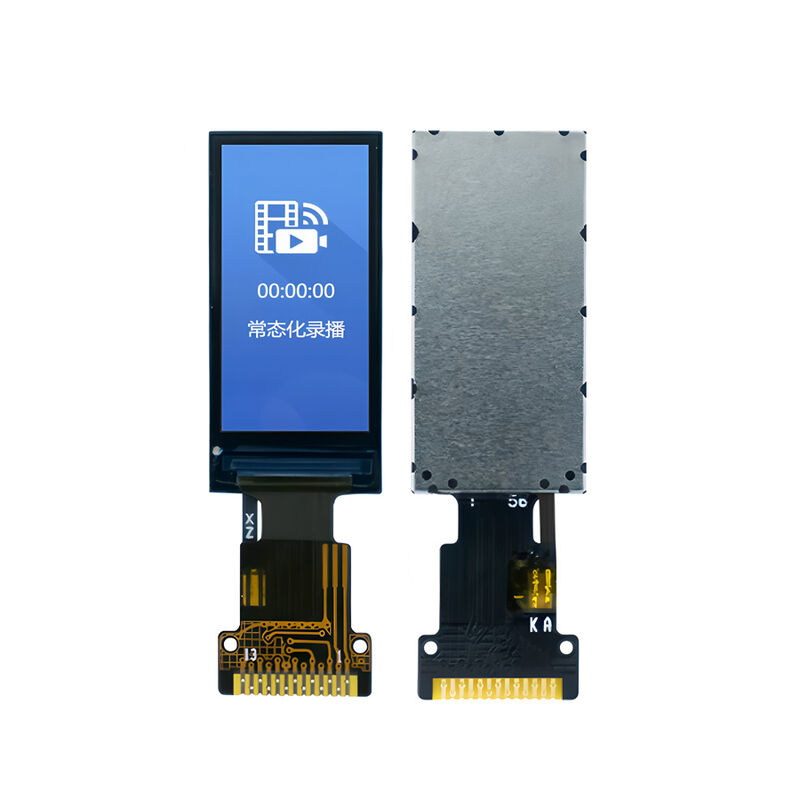

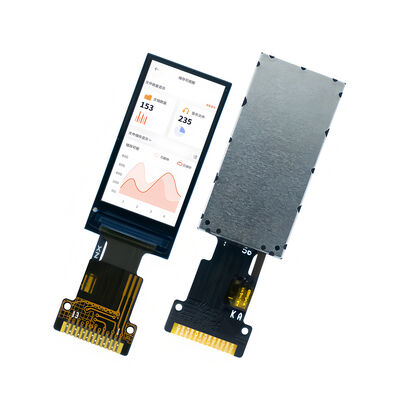

SFTO096JY-7419AN: Najlepsze ultra-kompaktowe kolorowe rozwiązanie wyświetlanie dla ograniczonych przestrzeni systemów wbudowanych
Zaprojektowany przez firmę Saef Technology Limited, SFTO096JY-7419AN określa punkt odniesienia dla miniaturyzowanych kolorowych wyświetlaczy.96-calowy moduł TFT LCD zapewnia wyraźną rozdzielczość 80x160 w niewiarygodnie kompaktowej powierzchni 13.5mm x 27.9mm. Napędzany przez popularny układ ST7735S IC za pośrednictwem prostego 4-przewodowego interfejsu SPI, oferuje inżynierom w USA i Europie niezawodne, niskoenergetyczne rozwiązanie wyświetlania kolorowego dla technologii noszonej,Czujniki IoT, przenośnych urządzeń medycznych i kompaktowych urządzeń kontrolnych, gdzie liczy się każdy milimetr sześcienny.
Zaprojektowany do integracji tam, gdzie inni nie mogą pasować:
Maksymalizacja minimalnej powierzchni PCB: z aktywnym obszarem zaledwie 10,8 mm x 21,7 mm i całkowitą głębią modułu 1,5 mm,Ten wyświetlacz rozwiązuje podstawowe wyzwanie dodania interfejsu użytkownika do urządzeń wielkości znaczka pocztowego. Umożliwia wskazywanie stanu koloru, podstawową grafikę i odczyty danych, gdzie wcześniej możliwe były tylko diody LED.
Efektywność przyjazna mikrokontrolatorowi: 4-przewodowy interfejs SPI minimalizuje wymagania dotyczące liczby pinów (CS, DC, RESET, SDA, SCL),uwalnianie krytycznych GPIO na mikrokontrolach ograniczonych zasobami (MCU), takich jak ARM Cortex-M0+ lub ESP32Uproszcza to routingi PCB i zmniejsza koszty oprogramowania w porównaniu z równoległymi interfejsami.
Wysoka widoczność w maleńkim opakowaniu: pomimo wielkości zapewnia jasny wynik 260 nitów z stosunkiem kontrastu 800:1, zapewniając czytelność w różnych warunkach oświetleniowych.80 stopni kąt widzenia zapewnia elastyczność w orientacji urządzenia.
Wytrzymałe dla wymagających zastosowań: przeznaczone do pracy w temperaturze od -20°C do +70°C i poddane pełnemu testowi naprężenia środowiskowego (cykle termiczne, wibracje, ESD),Ten moduł jest zaprojektowany tak, aby wytrzymać trudności przenośnego i zewnętrznego użytkowania..
Uproszczone zarządzanie energią: elastyczne napięcia zasilania logicznego (IOVCC: 1,8 V/3,3 V) i analogowego (VCC: 2,8 V/3,3 V), połączone z jednym niskoprądowym podświetleniem LED,ułatwienie integracji z architekturami systemów o niskiej mocy.
Idealny dla urządzenia mikrowizowego nowej generacji:
Wyroby elektroniczne i monitory zdrowotne (paski fitness, smart patches): zapewniają niezbędne informacje zwrotne użytkownikom przy minimalnym rozmiarze i wpływie na energię.
Czujniki przemysłowe IoT i narzędzia przenośne: do wyświetlania odczytów w czasie rzeczywistym, menu konfiguracji lub kodów stanu na przenośnym sprzęcie diagnostycznym.
Interfejsy elektroniki użytkowniczej (Smart Home, urządzenia audio): Dodaje najwyższej jakości informacje zwrotne do kompaktowych pilotów zdalnych, śledzących Bluetooth lub sterowania inteligentnymi urządzeniami.
Przenośne urządzenia medyczne i diagnostyczne: nadają się do kompaktowych monitorów, w których wymagane jest wyświetlanie ważnych danych numerycznych lub prostych form fal.
Technologia Saef: Twój partner w zakresie rozwiązań miniaturyzowanych
Dostosować do Twoich potrzeb: Potrzebujesz wersji dotykowej (RTP lub PCAP) dla interaktywnych mikrointerfejsów?Specjalizujemy się w niskich MOQ personalizacji i pół-custom projekty dostosować ten 096-calowa platforma do specyficznych wymagań mechanicznych i elektrycznych.
Zaprojektowany do niezawodnej produkcji: moduł podlega kontroli AQL zgodnie z MIL-STD-105E, zapewniając spójną jakość dla produkcji masowej.odniesienia schematyczne, biblioteki sterowników i precyzyjne pliki mechaniczne 2D/3D.
Zaufany łańcuch dostaw dla rynków światowych: jako certyfikowany przez ISO producent, nasze produkty są zaprojektowane tak, aby spełniały wymogi unijnych przepisów RoHS i REACH,ułatwianie płynnej integracji z produktami przeznaczonymi na rynki Ameryki Północnej i Europy.
Zapewnienie techniczne inżynierów
Udowodniona niezawodność: kompleksowe badania niezawodności sprawdzają skuteczność w warunkach napięć termicznych, mechanicznych i środowiskowych.
Dokumentacja skoncentrowana na inżynierach: dostarczamy jasne arkusze danych, sekwencje inicjalizacji i notatki aplikacyjne, aby przyspieszyć fazę prototypowania z dni do godzin.
Wzór i wsparcie gotowe: Zapraszamy inżynierów sprzętu wbudowanego, projektantów produktów i specjalistów od zakupów do oceny SFTO096JY-7419AN.omówić pomysły na dostosowaniePartnerstwo z firmą Saef pozwala na przezwyciężenie ograniczeń w zakresie wielkości, nie naruszając możliwości wyświetlania lub niezawodności dostawcy.
Wymiary mechaniczne
Definicja interfejsu pin
| Nie. | Symbol | Opis |
| 1 | TP0 | Interfejs TP |
| 2 | TP1 | Interfejs TP |
| 3 | SDA |
Wprowadzenie danych seryjnych |
| 4 | SCL |
Szpilka zegarka. |
|
5 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 6 | Zresetowanie |
LCM Reset pin |
| 7 | CS |
Wybierz szpilkę (włączyć) |
| 8 | GND | Powierzchnia |
| 9 | NC | Pusty kod PIN |
| 10 | Wpływ |
Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 11 | LEDK |
Katodę podświetlenia |
| 12 | LEDA |
Anodę podświetlenia |
| 13 | GND | Powierzchnia |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka jednostki oświetlenia tylnego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
20000 | 30000 |
- Tak. |
Godziny |
| Jasność powierzchni |
- Tak. |
- Tak. |
260 |
- Tak. |
cd/m2 |
