Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT QVGA RGB o przekątnej 2,2 cala | Rezolucja: | 240x320 pikseli |
|---|---|---|---|
| Ekran dotykowy: | bez ekranu dotykowego | Kierunek oglądania: | 12:00 |
| Interfejs: | RGB 18 bitów | Numer pin: | 39 Pinów |
| Połączenie: | Wtykanie | Luminancja powierzchni: | 300 CD/M2 |
| Temperatura operacyjna.: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |

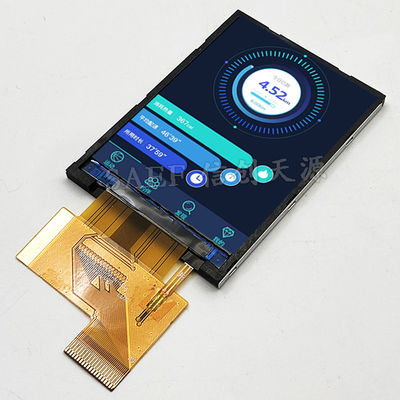

SF-TC220T-8607A-N: Wysokowydajny moduł TFT LCD 2,2 cala zaprojektowany do wszechstronnej integracji systemów wbudowanych
Saef Technology Limited prezentuje SF-TC220T-8607A-N, solidny i wszechstronny moduł TFT LCD 2,2 cala zapewniający ostrość rozdzielczości QVGA (240x320). Zaprojektowany z wydajnym sterownikiem IC ST7789V i oferujący elastyczny, konfigurowalny interfejs równoległy (tryb RGB lub MCU), moduł ten jest przeznaczony dla inżynierów i deweloperów w USA i Europie którzy wymagają niezawodnego wyświetlacza o wysokiej widoczności do sterowania przemysłowego, przenośnych urządzeń medycznych, interfejsów inteligentnego domu i terminali IoT. Jego kompaktowy kształt i zakres pracy od -20°C do +70°C sprawiają, że jest to niezawodny wybór zarówno dla środowisk komercyjnych, jak i wymagających.
Szczegółowe informacje techniczne: Rozwiązywanie kluczowych wyzwań integracyjnych
Zaprojektowany w celu rozwiązania konkretnych problemów projektowych w wyświetlaczach wbudowanych:
Elastyczność interfejsu dla optymalnego dopasowania procesora: Kluczową zaletą modułu jest jego konfigurowalny interfejs równoległy. Używając pinów IM[3:0], inżynierowie mogą wybierać pomiędzy trybem RGB 16/18-bitowym dla szybkich, dedykowanych kontrolerów wyświetlaczy lub trybem równoległym MCU (seria 8080/6800) dla bezpośredniego połączenia z mikrokontrolerami. Rozwiązuje to typowy dylemat wyboru wyświetlacza, który pasuje do natywnego interfejsu procesora hosta, zapobiegając potrzebie stosowania zewnętrznych układów scalonych mostkowych i upraszczając projekt PCB.
Doskonała wydajność optyczna w kompaktowym rozmiarze: Przy typowej jasności 300 nitów i współczynniku kontrastu 700:1 ten 2,2-calowy wyświetlacz zapewnia doskonałą czytelność. Kierunek widzenia 12:00 jest zoptymalizowany pod kątem typowego montażu pionowego w urządzeniach przenośnych lub panelach sterowania, zapewniając spójny kolor i kontrast dla głównego użytkownika.
Solidna konstrukcja zapewniająca długotrwałą niezawodność: Zaprojektowany, aby wytrzymać rygory ciągłej pracy, moduł jest oceniany dla szerokiego zakresu temperatur przemysłowych i poddawany kompleksowym testom niezawodności, w tym pracy w wysokich/niskich temperaturach, szokom termicznym i odporności na wilgoć. Zapewnia to stabilną wydajność w zastosowaniach od hal fabrycznych po wnętrza samochodów.
Uproszczona konstrukcja zasilania: Oddzielne piny zasilania logicznego (IOVCC: 1,8 V/2,8 V) i analogowego (VDD: 2,8 V) umożliwiają precyzyjne zarządzanie energią, pomagając zoptymalizować ogólne zużycie energii przez system — krytyczny czynnik w przenośnych urządzeniach zasilanych bateryjnie.
Docelowe zastosowania i potencjał dostosowywania
Idealny do poprawy interakcji użytkownika w:
Przemysłowych terminalach przenośnych i HMI: Dla rejestratorów danych, przenośnego sprzętu testowego i paneli sterowania, gdzie potrzebny jest wyraźny, responsywny wyświetlacz w różnych warunkach środowiskowych.
Elektronice użytkowej i inteligentnych urządzeniach: Idealny do wysokiej klasy pilotów, interfejsów termostatów, wyświetlaczy sprzętu audio i inteligentnych gadżetów kuchennych wymagających żywego interfejsu użytkownika w kolorze.
Rynek wtórny motoryzacji i telematyka: Odpowiedni do wyświetlaczy montowanych na desce rozdzielczej, elementów sterowania rozrywką w tylnych siedzeniach lub narzędzi diagnostycznych w określonym zakresie temperatur.
Saef Technology: Twój partner w zakresie dostosowanych rozwiązań wyświetlania
Przerwij lukę dzięki dostosowywaniu: Czy Twój projekt wymaga funkcjonalności dotykowej rezystancyjnej (RTP) lub pojemnościowej (CTP)? Potrzebujesz określonej długości FPC, typu złącza lub jasności podświetlenia? Oferujemy elastyczne usługi dostosowywania z niskimi MOQ. Możemy zintegrować panele dotykowe, modyfikować konfiguracje lub dostosowywać specyfikacje, aby stworzyć moduł wyświetlacza, który pasuje do Twojego produktu bezproblemowo, a nie odwrotnie.
Wsparcie projektowe dla inżynierów: Zapewniamy kompletną i jasną dokumentację techniczną: szczegółowe opisy wyprowadzeń, specyfikacje czasowe interfejsu (czasy konfiguracji/trzymania), wytyczne dotyczące sekwencjonowania zasilania i przykłady kodu inicjalizacji. Umożliwia to Twojemu zespołowi inżynierskiemu szybką i pewną integrację.
Jakość i zgodność dla rynków globalnych: Wyprodukowane w ramach systemu jakości z certyfikatem ISO9001:2015 i zgodne ze standardami środowiskowymi RoHS i REACH, nasze moduły zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania rynków Ameryki Północnej i Europy, zapewniając płynną drogę do certyfikacji dla Twojego produktu końcowego.
Wezwanie do działania dla nabywców technicznych
Zaprojektowany dla decydentów: Rozumiemy kryteria, które oceniają inżynierowie i specjaliści ds. zaopatrzenia: specyfikacje techniczne, dane dotyczące niezawodności, elastyczność dostawcy i całkowity koszt integracji.
Prośba o ocenę: Zapraszamy projektantów produktów, inżynierów wbudowanych i specjalistów ds. zaopatrzenia do oceny SF-TC220T-8607A-N. Skontaktuj się z naszym zespołem ds. sprzedaży technicznej, aby poprosić o próbki, omówić specyficzne wymagania dotyczące zastosowania lub poznać opcje dostosowywania dla swojego projektu. Wybierz Saef jako partnera technologicznego, który zobowiązuje się do dostarczania nie tylko komponentów, ale zoptymalizowanych rozwiązań wyświetlania, które ożywiają wizję Twojego produktu.
Wymiary mechaniczne
Definicja interfejsu PIN
| NR. | NAZWA PINU | I/O | Opis |
| Czas reakcji | LEDA | O | Anoda LED |
| Przepuszczalność (z PL) | LEDK | O | Katoda LED |
| Współczynnik kontrastu | IOVCC | I | Zasilanie 2,8 V/1,8 V |
| Hor. | VDD | I | Zasilanie 2,8 V |
| 5 | SDO | I | Wyjście interfejsu SPI |
| 6 | TE | I | Wyjście efektu rozrywania |
| 7-24 | DB17-DB0 | I/O | Wejście/wyjście danych wyświetlacza |
| - | SDA | I | Wejście interfejsu SPI |
| 26 | DOTCLK | I | Sygnał zegarowy do próbkowania każdej daty |
| 27 | ENABLE | I | Sygnał włączania danych dla operacji interfejsu RGB |
| 28 | HSYNC | I | Sygnał synchronizacji poziomej |
| 29 | VSYNC | I | Sygnał synchronizacji pionowej |
| 30 | RD | I | Wejście sygnału stroboskopu odczytu |
| 31 | WRX | I | Wejście sygnału stroboskopu zapisu |
| 32 | DCX | I | Sygnał wyboru rejestru |
| 33 | CS | I | Pin wejściowy dla sygnału wyboru układu |
| 34 | RESET | I | Sygnał wejściowy resetowania LCM |
| - | IM0 | I | Wybór trybu interfejsu MCU. |
| 36 | IM1 | I | Wybór trybu interfejsu MCU. |
| 37 | IM2 | I | Wybór trybu interfejsu MCU. |
| 38 | IM3 | I | Wybór trybu interfejsu MCU. |
| 39 | GND | I | Masa |
Maksymalny limit bezwzględny
| Symbol | Warunki | Wartość | Min |
| Napięcie zasilania dla logiki | VDD | 0,3~4,6 | - |
| Napięcie wejściowe | Vin | VDD+0,3 | - |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka DC
| Symbol | Warunki | Typ | Typ | 1 | Min | Warunek testowy |
|
Praca napięcie |
VDD | 2,6 | 2,8 | 3,3 | - |
|
| Prąd zasilania | IDD | 5 | - | VDD=2,8V,Ta=25.C | ||
| Napięcie wejściowe | VIH | 0,8VDD | VDD | - |
|
|
| VIL | 0 | 0,2VDD | - | |||
|
Prąd upływu wejściowego IIL |
-1,0 | - |
|
µA | VIN=VDD lub VSS | Podświetlenie LED |
CharakterystykaNr.
| Symbol | Warunki | TYP | MAX | JEDNOSTKA | Test |
Warunek Napięcie zasilania |
| Vf | - | - | - | Prąd zasilania | ||
| If | - | - | - | |||
| Vr | - | - | ||||
| Pd | - | - | ||||
| - |
|
- |
|
If= 80 mA | Jednolitość dla LCM | |
| - | If=80 mA | Kolor podświetlenia | ||||
| Biały | Optyczny | |||||
CharakterystykaNr.
| Element | Symbol | Warunki | Specyfikacja | Jednostka | Min | |||
| Typ | Maks | 1 | ||||||
| Czas reakcji | Tr+Tf | 25℃ | - |
|
- |
|
2 | |
| Przepuszczalność (z PL) | T(%) | - |
|
|
- |
|
|
|
|
Współczynnik kontrastu |
Cr |
θ=0, |
Normalnykąt widzenia 500 700 |
- |
- |
|
|
|
|
Hor. |
θR CR>10 |
- | 60 |
- |
Θ+ |
60 |
||
| - | Θ+ | |||||||
| 35 | - | - | ||||||
| - | ||||||||
