Szczegóły Produktu:
|
| Typ wyświetlacza: | LCD TFT, RGB | Rozmiar ekranu: | 3,5 cala |
|---|---|---|---|
| rezolucja: | 320x480 pikseli | Kierunek oglądania: | 12:00 |
| Interfejs: | MCU (16-bitowy równoległy) | Napięcie robocze: | 2,6 V – 3,3 V (logika) |
| Numer pin: | 32 piny | Połączenie: | Podłączanie (konfigurowalne) |
| Luminancja powierzchni: | 200cd/m2 (nity) | Temperatura operacyjna.: | -20 ° C do +70 ° C. |
| LED LED Lifetime: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 30,5-calowy moduł wyświetlacza TFT LCD,Wyświetlacz LCD RGB 320x480 |
||

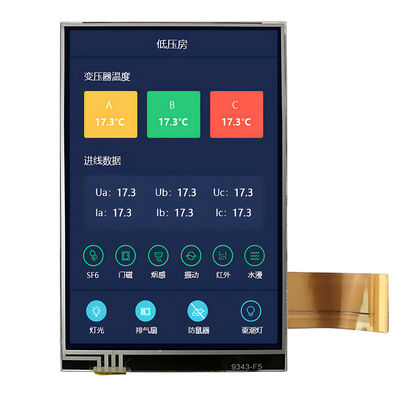

Saef Technology Limited przedstawia solidny 3,5-calowy moduł wyświetlacza LCD TFT, zaprojektowany z myślą o wymagających zastosowaniach, w których kluczowa jest przejrzystość, niezawodność i łatwość integracji. Wyposażony w jasny panel RGB 320×480, sterownik ILI9488 i szeroki zakres temperatur pracy, wyświetlacz ten jest idealny do przemysłowych HMI, urządzeń medycznych, desek rozdzielczych w samochodach, terminali IoT i przenośnych instrumentów.
✅ Wyświetlacz TFT o wysokiej rozdzielczości
320 × 480 pikseli RGB zapewnia ostry tekst, grafikę i ikony z wiernym odwzorowaniem kolorów.
✅ Szeroki zakres temperatur pracy
Przeznaczony do pracy w temperaturach od -20°C do +70°C, zapewniając stabilną wydajność w trudnych warunkach — od hal fabrycznych po kioski zewnętrzne.
✅ Równoległy interfejs MCU ze sterownikiem ILI9488
Prosty 16-bitowy interfejs równoległy umożliwia szybki transfer danych i łatwą integrację z popularnymi mikrokontrolerami (STM32, PIC, AVR, NXP).
✅ Wysoka jasność i doskonały kontrast
Jasność 200 cd/m² i współczynnik kontrastu 700:1 zapewniają dobrą widoczność nawet w jasnym świetle otoczenia.
✅ Szerokie kąty widzenia
Kąt widzenia poziomy do 45° w lewo/prawo, pionowy do 35° góra / 30° dół, odpowiedni do zastosowań wielo-użytkownikowych.
✅ Niskie zużycie energii
Typowy prąd logiczny <5mA, z wydajną konstrukcją podświetlenia LED zapewniającą dłuższą żywotność baterii w urządzeniach przenośnych.
✅ Niezawodność klasy przemysłowej
Testowany w warunkach szoku termicznego, wilgotności i wydłużonych cykli temperaturowych zgodnie ze standardami niezawodności branżowej.
✅ Konfigurowalne opcje dotykowe i projektowe
Oferujemy bezpłatne wsparcie w zakresie pół-niestandardowych projektów — dodawanie paneli dotykowych rezystancyjnych lub pojemnościowych, modyfikowanie złączy, dostosowywanie oprogramowania układowego lub dostosowywanie obrysów mechanicznych do Twoich dokładnych specyfikacji.
Moduł TFT 3,5 cala firmy Saef został zaprojektowany z myślą o inżynierze systemowym:
Zintegrowany konwerter DC/DC upraszcza konstrukcję zasilania
Szczegółowe diagramy czasowe i kod inicjalizacji zapewniają szybsze prototypowanie

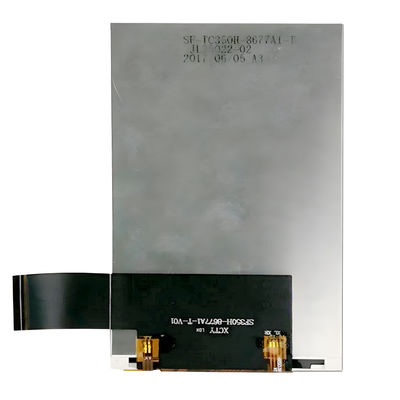

FPC ze wzmocnionym obszarem zginania zapewnia niezawodne połączenia w kompaktowych konstrukcjach
Rysunki mechaniczne z uwzględnieniem tolerancji dla precyzyjnego montażu i montażu
Niezależnie od tego, czy opracowujesz przemysłowy panel sterowania, monitor medyczny, wyświetlacz pojazdu czy inteligentny kontroler domowy — ten moduł zapewnia niezawodne działanie przy minimalnych nakładach na projekt.
Ekspertyza techniczna: Nasz zespół inżynierów wspiera przegląd schematów, dostrajanie oprogramowania układowego i prośby o dostosowanie.
Szybkie prototypowanie: Próbki dostępne w ciągu 5–7 dni roboczych z pełną dokumentacją.
Gotowy na rynek: Zgodny z dyrektywami ROHS, REACH i CE, zapewniając bezproblemowe wejście na rynki europejskie i północnoamerykańskie.
Zapewniona jakość: Każda jednostka przechodzi kontrolę AQL zgodnie z MIL-STD-105E Level II, z 0,65% AQL dla głównych wad.
Przemysłowe HMI i panele sterowania
Urządzenia do monitorowania i diagnostyki medycznej
Wyświetlacze samochodowe i morskie
Przenośny sprzęt testowy i pomiarowy
Bramy IoT i panele inteligentnego domu
Systemy POS i kioski detaliczne
Gotowy do projektowania z pewnością?
Skontaktuj się z naszym zespołem sprzedaży technicznej, aby uzyskać karty katalogowe, przykładowy kod inicjalizacji lub bezpłatną konsultację projektową. Pozwól nam pomóc Ci zintegrować wyświetlacz, który spełnia Twoje dokładne wymagania.
Wymiary mechaniczne
Definicja interfejsu pinów
| NR. | NAZWA PINU | I/O | Opis |
| 1-2 | K | O | Katoda LED |
| 3-4 | A | O | Anoda LED |
| 5 | NC | Ustaw otwarte | |
| 6-7 | GND | I | Masa |
| 8-9 | VCC | I | Napięcie zasilania 2,8 V |
| 10 | NC | Ustaw otwarte | |
| 11 | WR | I | Wejście sygnału stroboskopu zapisu |
| 12 | RS | I | Sygnał wyboru rejestru |
| 13 | CS | I | Pin wejściowy sygnału wyboru układu |
| 14 | RD | I | Wejście sygnału stroboskopu odczytu |
| 15-30 | DB0-DB15 | I/O | Wejście/wyjście danych wyświetlacza |
| 31 | RESET | I | Sygnał wejściowy resetu LCM |
| 32 | GND | I | Masa |
Maksymalny limit bezwzględny
| Element | Symbol | Wartość | Jednostka |
| Napięcie zasilania dla logiki | VDD | 0,3~4,6 | V |
| Napięcie wejściowe | Vin | VDD+0,3 | V |
| Temperatura pracy | Topr | -20 do 70 | ℃ |
| Temperatura przechowywania | Tstg | -30 do 80 | ℃ |
Charakterystyka DC
| Element | Symbol | Min | Typ | Maks | Jednostka |
|
Praca napięcie |
VDD | 2,6 | 2,8 | 3,3 | V |
| Prąd zasilania | IDD | 5 | mA | ||
| Napięcie wejściowe | VIH | 0,8VDD | VDD | V | |
| VIL | 0 | 0,2VDD | V | ||
|
Prąd upływu prąd |
IIL | -1,0 | 1,0 | μA |
Charakterystyka elektryczno-optyczna podświetlenia
| Element | Symbol | MIN | TYP | MAKS | JEDNOSTKA |
Test Warunek |
| Napięcie zasilania | Vf | 3,2 | 3,4 | V | If= 120mA | |
| Prąd zasilania | If | 120 | mA | |||
| Napięcie wsteczne | Vr | 5 | V | |||
| Rozpraszanie mocy | Pd | mW | ||||
| Intensywność światła dla LCM |
|
200 | Cd/m2 | If= 120 mA | ||
| Jednolitość dla LCM | % | If=120 mA | ||||
| Kolor podświetlenia | Biały | |||||
Charakterystyka optyczna
| Nr | Element | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min | Typ | Maks | ||||||
| 1 | Czas reakcji | Tr+Tf | 25℃ |
|
25 |
|
Ms | |
| 2 | Przepuszczalność (z PL) | T(%) | 6,1 | |||||
|
3 |
Współczynnik kontrastu |
Cr |
θ=0, Normalny kąt widzenia500 |
700 |
- |
|
|
|
|
Widzenie |
KątHor. |
θR | CR>10 |
40 |
45 | - |
θL |
|
| 40 | 45 | - | ||||||
| Θ+ | 30 | - | - | |||||
| 15 | 30 | - | ||||||
