Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT o przekątnej 1,14 cala | Rezolucja: | 135 x 240 pikseli (RGB) |
|---|---|---|---|
| Typ wyświetlacza: | IPS TFT, zwykle czarny | Interfejs: | 4-przewodowy SPI |
| Temperatura pracy: | -20°C do +70°C | Układ scalony sterownika: | ST7789V |
| Luminancja powierzchni: | 400 cd/m² (typowo) | Kierunek oglądania: | 80° we wszystkich kierunkach |
| Napięcie zasilania: | 2,5 V – 3,3 V | Podświetlenie: | biała dioda LED, prąd napędu 20 mA |
| Panel dotykowy: | Brak w zestawie (konfigurowalny na życzenie) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1,14-calowy moduł TFT LCD,Wyświetlacz TFT z interfejsem SPI |
||
Ultra-kompaktowy, wysokowydajny wyświetlacz TFT LCD do wbudowanych konstrukcji o ograniczonej przestrzeni

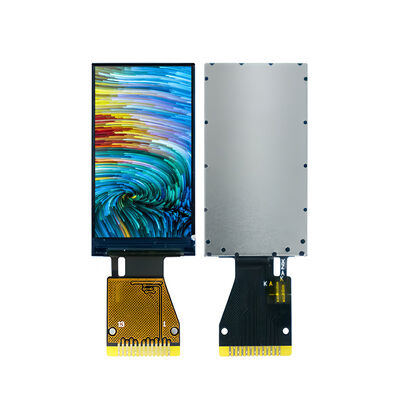

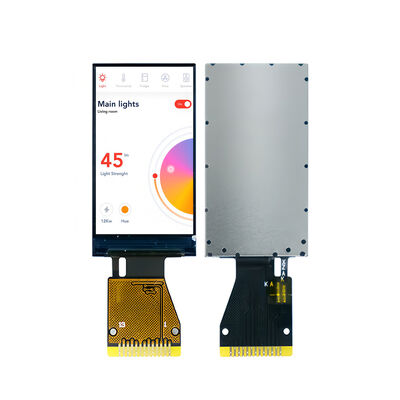

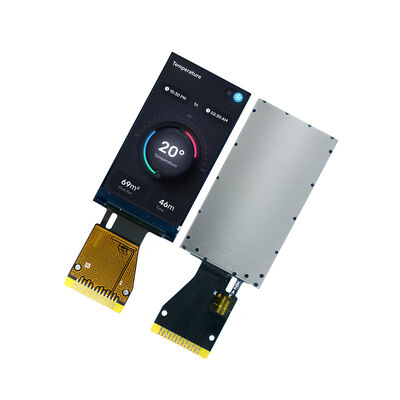

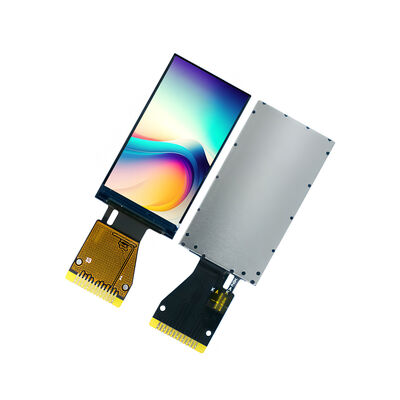

Saef Technology Limited przedstawia SFTO114JY-7422AN, moduł TFT LCD o przekątnej 1,14 cala, zaprojektowany z myślą o zastosowaniach, w których kluczowe znaczenie mają rozmiar, efektywność energetyczna i przejrzystość wizualna. Dzięki rozdzielczości 135×240, jasności 400 cd/m² i ultrakompaktowym wymiarom 17,6 mm × 31,0 mm, wyświetlacz ten jest idealny do urządzeń ubieralnych, przenośnych monitorów medycznych, paneli kontrolnych IoT, instrumentów ręcznych i interfejsów inteligentnego domu.
Zoptymalizowany pod kątem niskiego poboru mocy i konstrukcji o wysokiej integracji:
Wydajny interfejs SPI: 4-liniowy interfejs SPI minimalizuje liczbę pinów i upraszcza układ PCB, co czyni go idealnym dla systemów opartych na mikrokontrolerach z ograniczoną liczbą wejść/wyjść.
Wysoka jasność i kontrast: Przy 400 cd/m² i współczynniku kontrastu 800:1, wyświetlacz ten zapewnia doskonałą czytelność zarówno w pomieszczeniach, jak i w otoczeniu zewnętrznym.
Szeroki zakres temperatur pracy: Certyfikowany do pracy w zakresie od -20°C do +70°C, odpowiedni dla urządzeń narażonych na zmienne warunki środowiskowe.
Niski profil mocy: Pobiera tylko 8mA typowo podczas pracy i zaledwie 15µA w trybie uśpienia, co wydłuża żywotność baterii w aplikacjach przenośnych.
Specyfikacje techniczne do oceny inżynieryjnej:
Obszar aktywny: 14,864 mm × 24,912 mm
Rozstaw pikseli: 0,1101 mm (H) × 0,1038 mm (V)
Napięcie zasilania: VDD = 2,4V–3,3V, VDDIO = 1,65V–3,3V
Napięcie podświetlenia: 2,9V–3,1V (typowo 3,0V)
Żywotność: typowo 30 000 godzin
Zgodność: RoHS, REACH, ISO9001:2015, ISO14001:2015
Dlaczego warto współpracować z Saef przy wyborze rozwiązania wyświetlacza?
Chociaż ten moduł jest oferowany jako standardowy wyświetlacz bez dotyku, Saef specjalizuje się w pół-niestandardowych i w pełni niestandardowych rozwiązaniach wyświetlaczy. Możemy zintegrować panele dotykowe rezystancyjne lub pojemnościowe, modyfikować interfejsy, dostosowywać poziomy jasności lub dostosowywać obrysy mechaniczne do Twoich dokładnych wymagań projektowych—wszystko z pomocą inżynieryjną przez cały proces.
Idealny dla:
Urządzeń do monitorowania zdrowia i kondycji
Przenośnego sprzętu do diagnostyki medycznej
Paneli sterowania inteligentnego domu
Wyświetlaczy czujników IoT
Ręcznych narzędzi testowych i pomiarowych
Wskaźników stanu przemysłowego
Dodatkowych wyświetlaczy elektroniki użytkowej
Zaprojektowany, aby pasował, zbudowany, aby działać.
W Saef rozumiemy, że każdy piksel i pin się liczy. Nasz zespół inżynierów jest gotowy pomóc Ci w bezproblemowej integracji tego wyświetlacza z Twoim produktem—lub dostosować go, aby lepiej spełniał Twoje potrzeby.
Wezwanie do działania w przypadku zapytań o wysokiej wartości:
Potrzebujesz kompaktowego rozwiązania wyświetlacza, które nie kompromituje wydajności? Poproś o próbkę, kartę katalogową lub konsultację w sprawie niestandardowego projektu z naszym zespołem inżynierów już dziś.
Wymiary mechaniczne
Maksymalne wartości bezwzględne
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Napięcie zasilania (I/O) | VDD | -0,3 | 4,6 | V |
| Napięcie zasilania analogowego | VDDIO | -0,3 | 4,6 | V |
| Napięcie wejściowe logiczne | VIN | -0,3 | VDD+0,3 | V |
| Temperatura pracy | Top | -20 | 70 | ℃ |
| Temperatura przechowywania | Tst | -30 | 80 | ℃ |
Charakterystyka elektryczna
| Parametr | Symbol | Min. | TYP | MAKS. | Jednostka |
| Napięcie dla podświetlenia LED | VbL | 2,9 | 3,0 | 3,1 | V |
| Napięcie zasilania dla logiki | VDD | 2,4 | 2,8 | 3,3 | V |
| Napięcie pracy interfejsu | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Wysokie napięcie sterownika bramki | VGH | 12,2 | - | 14,97 | V |
| Niskie napięcie sterownika bramki | VGL | -12,5 | - | -7,16 | V |
| Prąd roboczy dla VDD | IDD | -- | 8 | 10 | mA |
| Prąd dla podświetlenia LED | I bL | 20 | - | mA | |
| Jasność | Lbr | 350 | 400 | -- | cd/m2 |
| Tryb uśpienia VDD | I dd | -- | 15 | 30 | uA |
| Tryb uśpienia VDDIO | I ddio | -- | 5 | 10 | uA |
|
Czas pracy |
-- |
20000 |
30000 |
-- |
Godziny |
Definicja pinów interfejsu
| NR. | Symbol | Opis |
| 1 | NC | Brak połączenia. |
| 2 | NC | Brak połączenia. |
| 3 | SDA | Pin wejścia/wyjścia interfejsu SPI. |
| 4 | SCL | Ten pin służy jako zegar interfejsu szeregowego. |
| 5 | RS | Pin wyboru danych/poleceń wyświetlacza w 4-liniowym interfejsie szeregowym. |
| 6 | RESET | Sygnał ten zresetuje urządzenie, sygnał jest aktywny niski. |
| 7 | CS | Pin wyboru układu, niski włącza, wysoki wyłącza. |
| 8 | GND | Masa zasilania. |
| 9 | NC | Brak połączenia. |
| 10 | VDD | Zasilanie dla analogowego |
| 11 | LEDK | Katoda LED |
| 12 | LEDA | Anoda LED |
| 13 | GND | Masa zasilania. |
Charakterystyka optyczna
| Element | Symbol |
Pomiar Warunki |
Min. | Typ. | Maks. | Jednostka | |
| Czas reakcji | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Kąt widzenia |
θ |
φ = 0o | 25 oC | - | 80 | - |
Stopnie |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Współczynnik kontrastu | CR | - | 25 oC | 800 | - | - | |
|
Kolor CIE Współrzędna |
Biały | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Czerwony | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Zielony | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Niebieski | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Przepuszczalność (z polaryzatorem) |
4,8 | % | |||||
