Szczegóły Produktu:
|
| Produkt: | 10,8 cala ekran TFT | Rezolucja: | 128x160 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | ILI9163C | Wym. konturu: | 34,0 x 43,70 x 2,4 mm |
| Ekran dotykowy: | bez ekranu dotykowego | Kierunek oglądania: | 6:00 |
| Interfejs: | Interfejs SPI | Połączenie: | Lutowanie |
| Numer pin: | 18 pinów | Luminancja powierzchni: | 250 cd/m2 (nitów) |
| LED LED Lifetime: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1,77-calowy ekran dotykowy TFT LCD,Wyświetlacz TFT SPI 128x160 |
||
Kompaktowe, ekonomiczne rozwiązanie z wyświetlaczem dotykowym dla zastosowań wbudowanych i przemysłowych

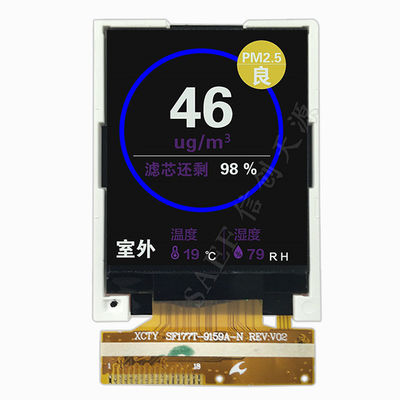

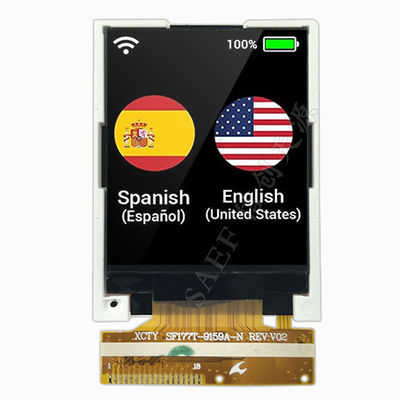

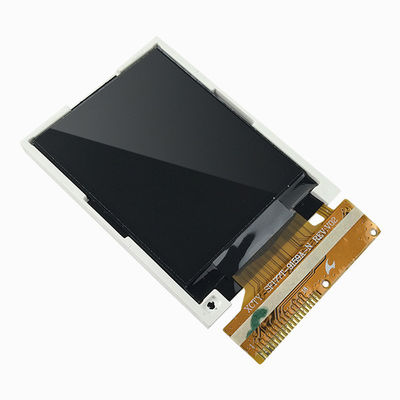

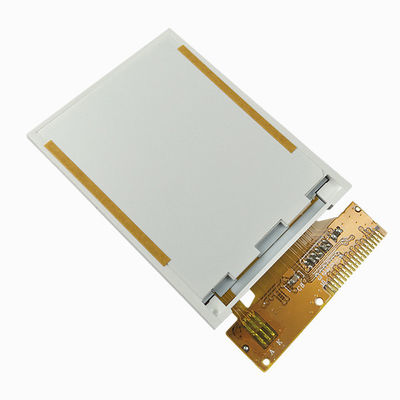

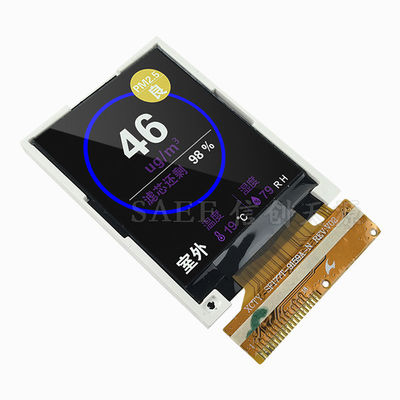

Saef Technology Limited prezentuje SF-TC177T-9159B-N, niezawodny moduł TFT LCD o przekątnej 1,77 cala, zaprojektowany do zastosowań, w których kluczowe znaczenie mają przestrzeń, koszt i funkcjonalność dotykowa. Wyposażony w rozdzielczość 128x160, zintegrowany 4-przewodowy rezystancyjny panel dotykowy i interfejs SPI napędzany przez układ ILI9163C, moduł ten jest idealny do urządzeń przenośnych, sterowania przemysłowego, przenośnych instrumentów i interfejsów elektroniki użytkowej.
Zaprojektowany z myślą o prostocie i trwałości:
Zintegrowany dotyk rezystancyjny: Z ponad 1 000 000 cykli dotyku i liniowością w granicach ±1,5%, ten RTP oferuje niezawodne wejście w środowiskach, w których dotyk pojemnościowy może być nieodpowiedni, takich jak obsługa w rękawicach lub zapylone warunki.
Interfejs SPI dla łatwej integracji: Minimalizuje liczbę pinów i upraszcza układ PCB, dzięki czemu jest kompatybilny z szeroką gamą mikrokontrolerów i zmniejsza złożoność systemu.
Kompaktowy rozmiar: Mierzący zaledwie 34,0 mm × 43,70 mm × 2,4 mm, wyświetlacz ten jest idealny do konstrukcji o ograniczonej przestrzeni bez poświęcania funkcjonalności.
Szeroki zakres temperatur pracy: Certyfikowany do pracy w zakresie od -20°C do +70°C, zapewniając stabilną wydajność w różnych warunkach środowiskowych.
Specyfikacje techniczne do walidacji projektu:
Obszar aktywny: Ok. 28,03 mm × 35,04 mm (obliczone na podstawie typowego rozstawu pikseli)
Zasilanie: VDD = 2,6V–3,3V, VDDIO = 2,8V/1,8V
Podświetlenie: Biała dioda LED, napięcie przewodzenia 3,0V–3,4V (prąd 30mA)
Parametry panelu dotykowego: Rezystancja osi X 150–500Ω, osi Y 200–800Ω; napięcie robocze ≤7V DC
Zgodność: Zaprojektowany tak, aby spełniać przemysłowe standardy niezawodności z testami odporności na wysoką/niską temperaturę, wilgotność, szok termiczny i wibracje
Dlaczego warto wybrać Saef dla swojego rozwiązania wyświetlacza?
Chociaż ten moduł jest standardowo wyposażony w rezystancyjny panel dotykowy, Saef oferuje bezpłatną częściową personalizację, aby dostosować wyświetlacz do Twoich dokładnych potrzeb:
Ulepszenia panelu dotykowego: Przełącz na dotyk pojemnościowy (PCT) z interfejsem I²C/SPI.
Elastyczność interfejsu: Modyfikacja do interfejsów RGB lub równoległych w oparciu o wybór MCU.
Personalizacja optyczna: Dostosuj jasność, kontrast lub charakterystykę kąta widzenia.
Dopasowanie mechaniczne: Dostosuj wymiary zewnętrzne, długość FPC lub opcje montażu.
Idealny dla:
Przenośnych terminali przemysłowych
Przenośnych urządzeń do monitorowania medycznego
Inteligentnych paneli sterowania domowego
Wyświetlaczy samochodowych na rynku wtórnym
Interfejsów elektroniki użytkowej
Pulpitów nawigacyjnych urządzeń IoT
Zbudowany do integracji, zaprojektowany do działania.
W Saef współpracujemy z inżynierami przez cały cykl projektowania — oferując próbki, wsparcie techniczne i personalizację, aby zapewnić bezproblemową integrację wyświetlacza i niezawodne działanie w Twojej aplikacji.
Wymiary zewnętrzne mechaniczne
Definicja pinów interfejsu
| NR. | NAZWA PINU | I/O | Opis |
| Czas reakcji | VSS | I | Masa |
| Przepuszczalność (z PL) | LED- | O | Katoda LED |
| Współczynnik kontrastu | LED+ | O | Anoda LED |
| Kąt | VSS | I | Masa |
| V | RESET | I | Sygnał wejściowy resetowania LCM |
| 6 | A0 | I | Sygnał wyboru rejestru |
| 7 | SDA | I | Sygnał wejściowy danych wyświetlacza |
| 8 | SCK | I | Sygnał wejściowy zegara wyświetlacza |
| 9 | VDD | I | Zasilanie napięciem 2,8V |
| 10 | VDDIO | I | Zasilanie napięciem 2,8V/1,8V |
| 11 | CS | I | Pin wejściowy dla sygnału wyboru układu |
| 12 | VSS | I | Masa |
| 13 | YD | I | Sygnał wejściowy panelu dotykowego |
| 14 | XL | I | Sygnał wejściowy panelu dotykowego |
| - | YU | I | Sygnał wejściowy panelu dotykowego |
| 16 | XR | I | Sygnał wejściowy panelu dotykowego |
| 17 | VSS | I | Masa |
| 18 | VSS | I | Masa |
Maksymalny limit bezwzględny
| Symbol | Warunki | Wartość | Min |
| Napięcie zasilania dla logiki | VDD | 1,6~3,3 | - |
| Napięcie wejściowe | Vin | VDD+0,3 | - |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka DC
| Symbol | Warunki | Typ | Typ | 1 | Min | Warunek testowy |
|
Praca napięcie |
VDD | 2,6 | 2,8 | 3,3 | - | |
| Prąd zasilania | IDD | V | - | VDD=2,8V,Ta=25.C | ||
| Napięcie wejściowe | VIH | 0,8VDD | VDD | - |
|
|
| VIL | 0 | 0,2VDD | - | |||
|
Prąd upływu wejściowego IIL |
-1,0 | - | µA | VIN=VDD lub VSS | Charakterystyka elektryczno-optyczna podświetlenia |
Element
| Symbol | Warunki | TYP | MAX | JEDNOSTKA | Test |
Warunek Napięcie zasilania |
| Vf | 3,0 | 3,2 | 3,4 | V | - | Kolor podświetlenia |
| If | - | - | - | |||
| Vr | - | V | - | |||
| Pd | - | - | - | |||
| - |
|
- | If=30mA | Jednolitość dla LCM | ||
| - | - | If=30 mA | Kolor podświetlenia | |||
| Biały | Charakterystyka optyczna | |||||
Nr.
| ELEMENT | Symbol | Warunki | Specyfikacja | Jednostka | Min | |||
| Typ | Maks | 1 | ||||||
| Czas reakcji | Tr+Tf | 25℃ | - |
|
- |
|
2 | |
| Przepuszczalność (z PL) | T(%) | - | - | |||||
|
Współczynnik kontrastu |
Cr |
θ=0, Normalny |
kąt widzenia - |
|
- |
|
|
|
|
Kąt |
widzenia Poz. |
θR | CR>10 |
- |
- |
θL |
||
| - | - | |||||||
| Θ+ | - | - | ||||||
| - | - | |||||||
