Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 2,4 cala | Rezolucja: | 240 × 320 pikseli (RGB) |
|---|---|---|---|
| Wymiary szkła nakrywkowego: | Możliwość dostosowania | Kierunek oglądania: | Kierunek patrzenia na godzinę 12.00 |
| Interfejs: | MPU 8/9/16/18-bit równoległy, SPI, RGB | Podświetlenie: | Biała dioda LED, 4-kanałowa, napęd 80mA |
| Układ scalony sterownika: | ILI9341 | Współczynnik kontrastu: | 250:1 (typowo) |
| Luminancja powierzchni: | 350 cd/m2 | Temperatura pracy: | -20°C do +70°C |
| LED LED Lifetime: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Kliknij Gotowe: | 4-przewodowy rezystancyjny panel dotykowy | Personalizacja: | Dostępne do integracji CTP/RTP |
| Podkreślić: | 2Moduł LCD TFT o pojemności 0,4 cala z sterownikiem ILI9341,Wyświetlacz przemysłowy 240x320 IPS |
||

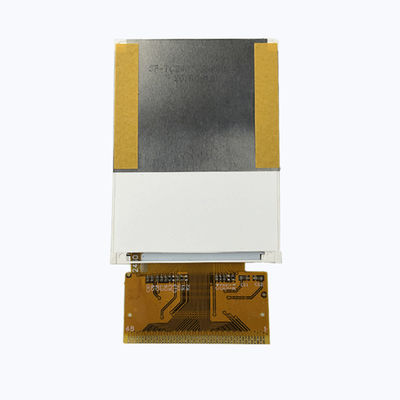

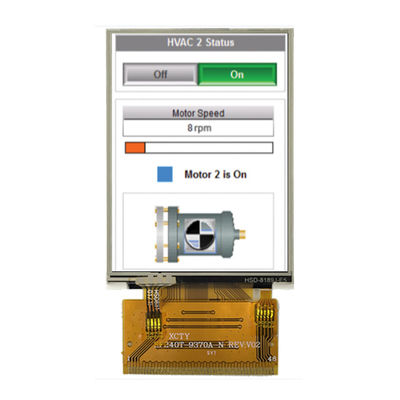

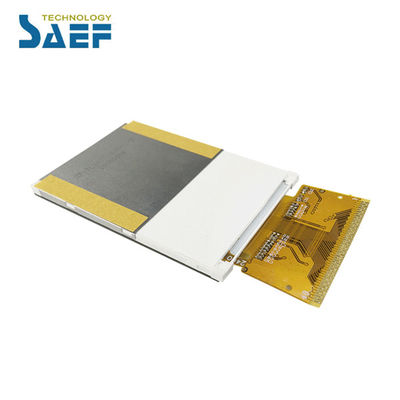

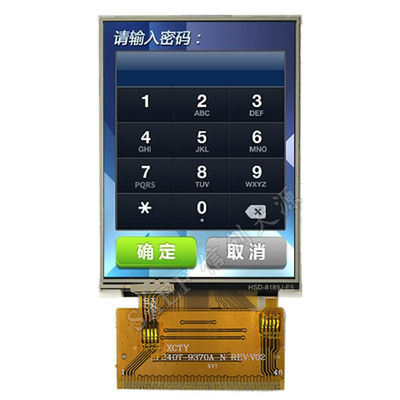

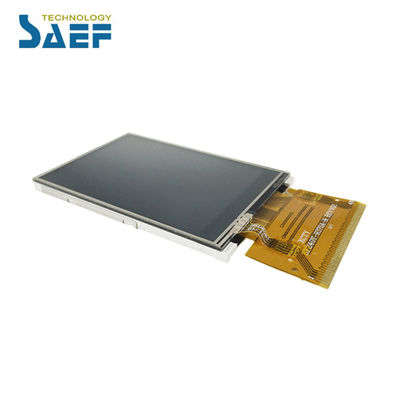

Wysoce konfigurowalny 2,4-calowy LCD TFT do wszechstronnych zastosowań wbudowanych i przemysłowych
Saef Technology Limited wprowadza SF-TC240H-8944A-N, wszechstronny 2,4-calowy moduł TFT LCD przeznaczony dla inżynierów, którzy potrzebują elastyczności interfejsu bez uszczerbku dla wydajności wyświetlacza.Z rozdzielczością 240x320, sterownika ILI9341 oraz obsługę wielu trybów interfejsu, w tym równoległych MPU, SPI i RGB.i dashboardy IoT.
Zaprojektowane z myślą o elastyczności projektowania i łatwości integracji:
Wsparcie interfejsu wielofunkcyjnego: konfiguracja jako MPU 8/9/16/18-bitowy równoległy, SPI lub interfejs RGB za pośrednictwem pinów IM[3:0], umożliwiając bezproblemową kompatybilność z szerokim zakresem MCU i procesorów.
Jasny i czytelny wyświetlacz: jasność 250 cd/m2 i stosunek kontrastu 250:1 zapewniają jasną widoczność w różnych warunkach oświetleniowych.W kierunku widzenia o godzinie 12 jest zoptymalizowany do zastosowań w trybie portretowym.
Panel dotykowy gotowy: zawiera dedykowane szpilki (YU, XL, YD, XR) do łatwej integracji 4-przewodowego panela dotykowego, uproszczając konstrukcje dotykowe.
Rzeczywista i niezawodna: zakres temperatury roboczej od -20°C do +70°C oraz kompleksowe testy niezawodności zapewniają stabilną wydajność w wymagających warunkach.
Specyfikacje techniczne integracji systemu:
Obszar aktywny: ~ 36,72 mm × 48,96 mm
Wymiary modułu: 42,72 mm × 60,26 mm × 2,3 mm
Napęd zasilania: VCI = 2,6 V ̇3,3 V, VDD3 = 1,8 V ̇3,3 V
Podświetlenie tylne: 4 białe diody LED, Vf = 3,0 V ̇ 3,4 V, If = 80 mA łącznie
Sygnały interfejsu: obejmuje TE (efekt rozrywania), DOTCLK, HSYNC/VSYNC dla trybu RGB
Zgodność: Zaprojektowane w celu spełnienia norm przemysłowych z testami środowiskowymi i wiarygodności
Dlaczego współpracować z Saef dla rozwiązania wyświetlacza?
Podczas gdy ten moduł jest zaprojektowany do integracji dotykowej rezystywnego, Saef specjalizuje się w niestandardowych i półniestandardowych rozwiązań wyświetleniowych.
Uaktualnienie do dotyku pojemnościowego: Zintegrowanie przewidywanego dotyku pojemnościowego (PCT) z interfejsem I2C/SPI.
Zmień interfejs i wyłączenie: dostosować układ FPC, mapowanie sygnału lub typ złącza do projektu PCB.
Dostosowanie wydajności optycznej: dostosowanie jasności, kontrastu, gamy kolorów lub kąta widzenia.
Dostosowanie mechaniczne: Zmień wymiary konturów, szerokość ramki lub funkcje montażu.
Idealne do:
Przemysłowe interfejsy człowiek-maszyna (HMI)
Przenośne urządzenia monitorowania medycznego
Ręczne przyrządy badawcze i pomiarowe
Panel sterowania inteligentnym domem
Wyświetlacze desek rozdzielczych samochodowych
Elektronika użytkowa i urządzenia do gier
Zaprojektowany do adaptacji, zbudowany do trwania.
W Saef ściśle współpracujemy z zespołami inżynierskimi, aby zapewnić płynną integrację wyświetlaczy i niezawodną wydajność.Zapewniamy wsparcie techniczne i dostosowanie potrzebne do szybszego wprowadzenia produktu na rynek.
Wzywanie do działania w przypadku badań o dużej wartości:
Potrzebujesz wszechstronnego wyświetlacza, który odpowiada wymaganiom interfejsu?
Wymiary obrysów mechanicznych
Definicja pin interfejsu
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | YU | Ja... | Pin panelu dotykowego |
| 2 | XL | Ja... | Pin panelu dotykowego |
| 3 | YD | Ja... | Pin panelu dotykowego |
| 4 | XR | Ja... | Pin panelu dotykowego |
| 5 | GND | Ja... | Powierzchnia |
| 6 | VCI | Ja... | Zasilanie 2,8 V |
| 7 | VDD3 | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 8 | VDD3_P(NC) | - | Otwórz |
| 9 | BC_CTRL ((NC) | - | Otwórz |
| 10 | BC ((NC) | - | Otwórz |
|
11 |
TE |
O |
Wykorzystanie wzorów w celu synchronizacji MPU z kształtem pisma. gdy ten szpil nie jest aktywowany, ten szpil jestNiższy. |
| 12-29 | DB17-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 30 | SDA | Wpływ/wyjście | Serialny sygnał wejściowy |
| 31 | DOTLCK | Ja... | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 32 | ENABLE | Ja... | Sygnał umożliwiający obsługę danych dla interfejsu RGB |
| 33 | HSYNC | Ja... | Liniowy poziomy sygnał synchronizujący |
| 34 | VSYNC | Ja... | Sygnał synchronizacji pionowej ramy |
| 35 | RDX | Ja... | Odczytywanie sygnału strobowego |
| 36 | WRX | Ja... | Wpisz sygnał stroboskopiczny |
| 37 | DCX | Ja... | Zarejestruj wybrany sygnał |
| 38 | CSX | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 39 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 40 | IM0 |
Ja... |
Proszę zapoznać się z czwartą stroną, Wybierz tryb interfejsu MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ja... | Anodę LED |
| 45 | LED_K1 | Ja... | Katodę LED |
| 46 | LED_K2 | Ja... | Katodę LED |
| 47 | LED_K3 | Ja... | Katodę LED |
| 48 | LED_K4 | Ja... | Katodę LED |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
|
Działanienapięcie |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Wyciek wejściowyprąd |
IIL | - Jeden.0 | - | 1.0 | μA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| Prąd zasilający | Jeśli | - | 80 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - |
| Intensywność światła dla LCM |
- |
- | 250 | - | Cd/m2 | If=80mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=80 mA |
| Kolor podświetlenia | Biały | |||||
OptyczneCharakterystyka
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C |
- |
15 |
- |
Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | |
|
3 |
Wskaźnik kontrastu |
Kr |
θ=0, Normalne kąt widzenia |
- |
250 |
- |
- |
|
|
4 |
Oglądanie Kąt |
- Nie, nie. | θR |
CR>10 |
- | 45 | - |
Stopień |
| θL | - | 45 | - | |||||
| - Nie, nie. | Θ+ | - | 35 | - | ||||
| - Nie. | - | 15 | - | |||||
