Szczegóły Produktu:
|
| Rozmiar wyświetlacza: | 15,6 cala | Rezolucja: | Pełna rozdzielczość 1920x1080 |
|---|---|---|---|
| Technologia: | matryca IPS | Interfejs: | eDP 1.2 (2 tory) |
| Luminancja powierzchni: | 500–600 cd/m² | Kąt widzenia: | 85°/85°/85°/85° (L/R/T/B) |
| Kolor Gamut: | 45% NTSC | Podświetlenie: | Dioda LED, żywotność 40 000 godzin |
| Temperatura pracy: | 0°C do 50°C | Zasilanie: | 3,3 V prądu stałego |
| Montowanie: | Standardowy VESA lub niestandardowy | Obróbka powierzchni: | Przeciwodblaskowy (twardość 3H) |
| Zgodność: | RoHS, bezhalogenowy | Kliknij Gotowe: | Pojemnościowy panel dotykowy |
| Podkreślić: | 15,6-calowy moduł TFT LCD FHD,Wyświetlacz IPS klasy przemysłowej |
||

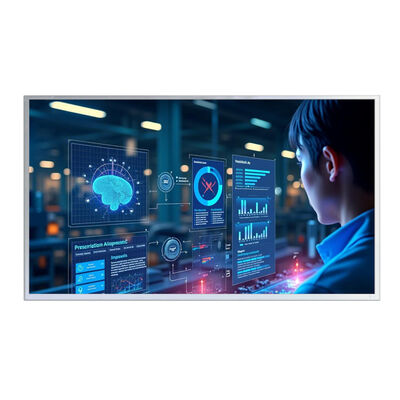

Zaprojektowany z Precyzją: 15,6-calowy Moduł FHD TFT LCD Zaprojektowany dla Doskonałości Przemysłowej
Saef Technology Limited przedstawia SFT01560SM-7411AN, wysokowydajny 15,6-calowy moduł FHD TFT LCD, zbudowany w celu spełnienia rygorystycznych wymagań automatyki przemysłowej, systemów HMI i aplikacji wbudowanych. Dzięki technologii IPS, szerokim kątom widzenia i solidnemu interfejsowi eDP, ten wyświetlacz zapewnia wyjątkową przejrzystość, niezawodność i wszechstronność dla inżynierów i integratorów systemów w całej Europie i Stanach Zjednoczonych.
Wyjątkowa Wydajność Wizualna:
Rozdzielczość 1920×1080 z technologią IPS zapewnia spójny kolor i przejrzystość w zakresie kątów widzenia 85° — idealne do paneli sterowania i środowisk wieloekranowych.
Trwałość klasy przemysłowej:
Wyposażony w powierzchnię antyrefleksyjną (twardość 3H) i zakres temperatur pracy od 0°C do 50°C, moduł ten doskonale sprawdza się w halach fabrycznych, urządzeniach medycznych i kioskach zewnętrznych.
Zaawansowana Integracja eDP:
Obsługuje eDP 1.2 z architekturą 2-ścieżkową, upraszczając integrację, jednocześnie redukując okablowanie i zużycie energii — idealne do konstrukcji o ograniczonej przestrzeni.
Wysoka Jasność i Długowieczność:
Jasność 500–600 cd/m² i podświetlenie LED 30 000–40 000 godzin zapewniają czytelność w warunkach wysokiego oświetlenia otoczenia i scenariuszach ciągłej pracy.
Architektura Gotowa do Dostosowania:
Podczas gdy standardowe modele są dostarczane bez dotyku, oferujemy w pełni konfigurowalne rozwiązania — w tym ekrany dotykowe rezystancyjne lub pojemnościowe (RTP/CTP), zmodyfikowane ramki, alternatywne interfejsy (LVDS, HDMI) i dostosowane oprogramowanie układowe.
Potrzebujesz wyświetlacza, który pasuje do ścisłych specyfikacji mechanicznych?
Smukły profil naszego modułu (głębokość 6,25 mm) i precyzyjny zarys (360,0×212,3 mm) umożliwiają bezproblemową integrację z kompaktowymi obudowami.
Martwisz się o integralność sygnału w hałaśliwym otoczeniu?
Interfejs eDP z wbudowanym zegarem redukuje EMI, a nasze opcjonalne ekranowanie i solidne opcje złączy zapewniają stabilną wydajność.
Szukasz wyświetlacza, który obsługuje pracę 24/7?
Dzięki niskiemu zużyciu energii (<0,7 W typowo) i wysokim ocenom niezawodności, moduł ten jest testowany pod kątem dłuższego użytkowania w ustawieniach przemysłowych i komercyjnych.
Wymagasz dostosowania bez wysokich kosztów NRE?
Saef oferuje bezpłatne lub tanie modyfikacje pół-niestandardowe, w tym integrację dotyku, drukowanie logo, zmiany złączy i adaptacje płyt sterowników.
Certyfikat ISO 9001:2015 i ISO 14001:2015 – Zobowiązanie do jakości i zrównoważonego rozwoju.
Bezpośrednie wsparcie fabryczne – konsultacje techniczne, wsparcie próbek i szybkie prototypowanie.
Zgodność z RoHS i bez halogenów – Zgodność ze środowiskiem dla rynków globalnych.
Stworzone dla ekspertów – Karty katalogowe zawierają szczegółowe wyprowadzenia pinów, schematy czasowe, specyfikacje optyczne i rysunki mechaniczne, aby przyspieszyć cykl projektowania.
Interfejsy Człowiek-Maszyna (HMI)
Systemy Sterowania Przemysłowego
Automatyzacja Fabryk i Robotyka
Terminale Point-of-Sale (POS)
Urządzenia Monitorowania Medycznego
Wyświetlacze Transportu i Logistyki
Gry i Kioski Interaktywne
Gotowy do integracji? Skontaktuj się z naszym zespołem inżynierów, aby uzyskać bezpłatne wyceny dostosowywania, prośby o próbki lub karty katalogowe. Wspieramy niskie MOQ i szybki czas realizacji projektów OEM/ODM.
Wymiary Zewnętrzne Mechaniczne
Definicja Pinów Interfejsu
| Pin nr. | Symbol | I/O | Funkcja |
| 1 | NC | - | Zarezerwowane dla CD |
| 2 | H_GND | P | Wysoka prędkość okrągła |
| 3 | Lane1_N | I | Sygnał uzupełniający Link Lane 1 |
| 4 | Lane1_P | I | Prawdziwy Sygnał Link Lane 1 |
| 5 | H_GND | P | Wysoka prędkość okrągła |
| 6 | Lane0_N | I | Sygnał uzupełniający Link Lane 0 |
| 7 | Lane0_P | I | Prawdziwy Sygnał Link Lane 0 |
| 8 | H_GND | P | Wysoka prędkość okrągła |
| 9 | AUX_CH_P | I | Prawdziwy Kanał Pomocniczy Sygnału |
| 10 | AUX_CH_N | I | Uzupełniający Kanał Pomocniczy Sygnału |
| 11 | H_GND | P | Wysoka prędkość okrągła |
| 12 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 13 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 14 | NC | I | Zarezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Masa logiki i sterownika LCD |
| 16 | LCD_GND | P | Masa logiki i sterownika LCD |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL_ENABLE | I | NC |
| 23 | BL_PWM_DIM | I | NC |
| 24 | NC | - | Zarezerwowane do użytku przez producenta LCD |
| 25 | NC | - | Zarezerwowane do użytku przez producenta LCD |
| 26 | BL_PWR | P | NC |
| 27 | BL_PWR | P | NC |
| 28 | BL_PWR | P | NC |
| 29 | BL_PWR | P | NC |
| 30 | NC | - | Zarezerwowane do użytku przez producenta LCD |
Maksymalny Limit Bezwzględny
| Element | Symbol | Wartość | Jednostka |
| Napięcie zasilania | VCC | 0,3~4 | V |
| Napięcie zasilania logiki | Vsignal | -0,3 - VCC | V |
| Temperatura pracy | Topr | 0 do 50 | °C |
| Temperatura przechowywania | Tstg | -10 do 60 | °C |
Charakterystyka Elektryczno-Optyczna Podświetlenia
| Element | Symbol | MIN | TYP | MAX | JEDNOSTKA |
| Napięcie Zasilania | Vf | 28 | 30 | 33 | V |
| Prąd Zasilania | If | - | 270 | 360 | mA |
| Żywotność | - | 30000 | 40000 | - | Hr |
Charakterystyka Optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt Widzenia (CR>10) |
Poziomy | θL | - | 85 | - |
stopień |
| θ R | - | 85 | - | |||
| Pionowy | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Współczynnik Kontrastu | Środek | 600 | 800 | - | - | |
| Czas Reakcji | Tr+Td | - | 25 | 35 | ms | |
|
Kolor CF Chromatyczność (CIE1931) |
Czerwony x |
Typ. -0,03 |
0,642 |
Typ. +0,03 |
- | |
| Czerwony y | 0,3078 | - | ||||
| Zielony x | 0,283 | - | ||||
| Zielony y | 0,594 | - | ||||
| Niebieski x | 0,142 | - | ||||
| Niebieski y | 0,149 | - | ||||
| Biały x | 0,303 | - | ||||
| Biały y | 0,329 | - | ||||
| Współczynnik NTSC | % | (45) | - | |||
|
Luminancja Środkowa biały |
YLI | 500 | 600 | cd/m2 | ||
| Jednolitość Bieli 13pt | δW | 75 | 80 | |||
