Szczegóły Produktu:
|
| Rozmiar ekranu: | Przekątna 8,0 cali | Rezolucja: | 1024 × 768 (XGA) |
|---|---|---|---|
| Technologia: | IPS TFT, aktywna matryca a-Si | Głębia koloru: | 16,7 miliona kolorów |
| Kąt widzenia: | 170° (CR≥10) | Interfejs: | Wejście cyfrowe LVDS |
| Luminancja powierzchni: | 300 cd/m² (typowo) | Współczynnik kontrastu: | 800: 1 (typowy) |
| Podświetlenie: | Dioda LED, 12 V, 300 mA | Ekran dotykowy: | Dostępne (opcjonalnie RTP/CTP) |
| Zużycie energii: | 0,383 W (tylko panel, typowo) | Kompatybilność mechaniczna: | Wpuszczany zamiennik Innolux HJ080IA-01E |
| Temperatura operacyjna.: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 8-calowy moduł wyświetlacza TFT LCD,Panel IPS XGA 1024x768,Wyświetlacz LCD Saef Technology |
||
8-calowy moduł LCD TFT gotowy dla inżynierów do wymagających zastosowań przemysłowych i medycznych

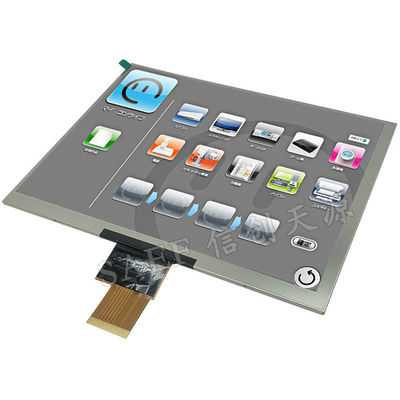

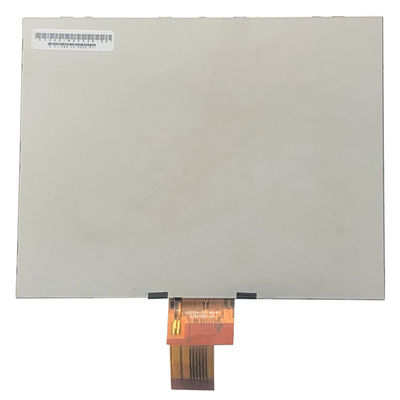

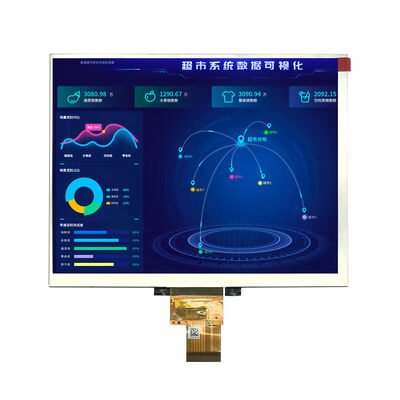

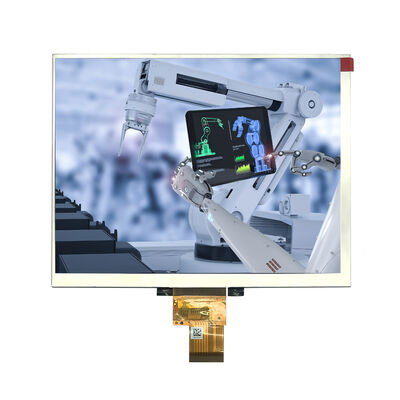

Saef Technology's SFTO800SH-8833AN to wysokiej wydajności 8-calowy moduł wyświetlacza TFT LCD przeznaczony dla inżynierów i integratorów systemów, którzy wymagają niezawodności, przejrzystości optycznej,i bezproblemowej integracji w środowiskach krytycznych. Wyposażony w panel IPS o rozdzielczości XGA (1024×768), moduł ten zapewnia spójne odtwarzanie kolorów i szerokie kąty widzenia do 170°, co czyni go idealnym dla interfejsów człowiek-maszyna (HMI),monitory medyczne, sprzętu badawczego i systemów kontroli przemysłowej.
Dlaczego wybrać ten 8-calowy moduł TFT LCD?
Kompatybilność plug-and-play
Całkowicie kompatybilny z ekranami Innolux HJ080IA-01E, umożliwiając łatwe ulepszenia bez mechanicznego przeprojektowania.
Interfejs LVDS obsługuje 6-bitowe / 8-bitowe wejście danych z elastycznym sterowaniem kierunkiem skanowania (pin L / R, U / D).
Zaprojektowany z myślą o niezawodności
Działa w rozszerzonych zakresach temperatur (-20 °C do +60 °C) z wysoką odpornością na wilgotność.
Robustna konstrukcja spełnia normy ISO9001 i ISO14001, wspierana roczną gwarancją funkcjonalną.
Zoptymalizowana wydajność optyczna
Jasność 300 cd/m2 i stosunek kontrastu 800:1 zapewniają czytelność w warunkach o wysokim oświetleniu otoczenia.
70% gamy kolorów NTSC i twarda powierzchnia powłoki zmniejszają blask i zwiększają trwałość.
Wydajność energii i podświetlenia
Niskie zużycie energii (0,383 W typowe) z obsługą CABC (Content Adaptive Brightness Control) dla dynamicznego zarządzania podświetlenia.
Podświetlenie podświetlone LED o nominalnej długości działania 40 000 godzin (żywotność jasności 50%), zmniejszając cykle konserwacji.
Elastyczność projektowania i dostosowanie
Oferujemy bezpłatne lub półprzebrane rozwiązania, w tym integrację dotykową (RTP / CTP), dostosowane złącza, modyfikacje ramki i dostosowania oprogramowania układowego.
Kompatybilność pin-to-pin i szczegółowe rysunki mechaniczne (podane) upraszczają układ PCB i konstrukcję obudowy.
Wskazówki techniczne dla projektantów systemów
Kontroler czasu: obsługuje tylko tryb DE; tryb SYNC nie jest wymagany.
Sekwencja mocy: ściśle zdefiniowane czasy wzrostu/spadku w celu zapobiegania zablokowaniu i zapewnienia długoterminowej stabilności.
ESD i obsługa: włączone pełne wytyczne dotyczące ochrony statycznej w przypadku montażu i integracji.
Cel zastosowań:
Przemysłowe panelki HMI i PLC
Urządzenia diagnostyczne medyczne i monitory pacjentów
Płyty rozdzielcze i urządzenia do pomiarów samochodowych
Sprzęt do badań i pomiarów
Kioski i systemy POS
Certyfikowany i bezpieczny:
Zgodne z RoHS (2011/65/UE, 2015/863/UE), REACH i pakowane zgodnie z wytycznymi 94-62/WE.
Przygotuj rozwiązanie wyświetlacza:
Niezależnie od tego, czy potrzebujesz wymiany, czy w pełni spersonalizowanego 8-calowego TFT LCD z dotykiem, Saef Technology zapewnia profesjonalne wsparcie od prototypu do produkcji.Pliki CAD, i bezpłatny przegląd projektu.
Wymiary obrysów mechanicznych
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | VCOM | P | Powszechne napięcie |
| 2 | VDD | P | Napięcie mocy dla układu cyfrowego |
| 3 | VDD | P | Napięcie mocy dla układu cyfrowego |
| 4 | NC | --- | Brak połączenia. |
| 5 | Zresetować | Ja... | Globalny szpil resetowy |
|
6 |
STBYB |
Ja... |
Tryb czuwania, normalnie pociągnięty STBYB = STBYB = 0 , sterownik czasu, sterownik źródła wyłączy się, wszystkie wyjścia są High-Z |
| 7 | GND | P | Powierzchnia |
| 8 | RXIN0- | Ja... | - Wprowadzenie danych różnicowych LVDS |
| 9 | RXIN0+ | Ja... | + Wprowadzanie danych różnicowych LVDS |
| 10 | GND | P | Powierzchnia |
| 11 | RXIN1- | Ja... | - Wprowadzenie danych różnicowych LVDS |
| 12 | RXIN1+ | Ja... | + Wprowadzanie danych różnicowych LVDS |
| 13 | GND | P | Powierzchnia |
| 14 | RXIN2- | Ja... | - Wprowadzenie danych różnicowych LVDS |
| 15 | RXIN2+ | Ja... | + Wprowadzanie danych różnicowych LVDS |
| 16 | GND | P | Powierzchnia |
| 17 | RXCLKIN- | Ja... | - Wprowadzenie różnicowego zegara LVDS |
| 18 | RXCLKIN+ | Ja... | + wejście różnicowego zegara LVDS |
| 19 | GND | P | Powierzchnia |
| 20 | RXIN3- | Ja... | - Wprowadzenie danych różnicowych LVDS |
| 21 | RXIN3+ | Ja... | + Wprowadzanie danych różnicowych LVDS |
| 22 | GND | P | Powierzchnia |
| 23 | NC | --- | Brak połączenia. |
| 24 | NC | --- | Brak połączenia. |
| 25 | GND | P | Powierzchnia |
| 26 | NC | --- | Brak połączenia. |
| 27 | DIMO | O | Wyjście sygnału sterownika CABC oświetlenia tylnego |
| 28 | SELB | Ja... | Wybór trybu 6bit/8bit |
| 29 | AVDD | P | Moc dla obwodu analogowego |
| 30 | GND | P | Powierzchnia |
| 31 | Światło LED | P | Katodę LED |
| 32 | Światło LED | P | Katodę LED |
| 33 | L/R | Ja... | Inwersja pozioma |
| 34 | U/D | Ja... | Inwersja pionowa |
| 35 | VGL | P | Włókno bramy OFF |
| 36 | CABCEN1 | Ja... | CABC H/W włączone |
| 37 | CABCEN0 | Ja... | CABC H/W włączone |
| 38 | VGH | P | Brama WŁASNOŚCI |
| 39 | LED+ | P | Anodę LED |
| 40 | LED+ | P | Anodę LED |
Maksymalna wartość bezwzględna
|
Pozycja |
Symbol |
Wartości |
Jednostka |
|
| Min. | Max, proszę. | |||
|
Napięcie zasilania |
Wpływ | - 0.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | - 0.3 | 40 | V | |
| VGL | -20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Temperatura działania Temperatura przechowywania | TOP | -20 | 60 | °C |
| TST | - 30 | 7 0 | °C | |
Typowe warunki eksploatacji
|
Pozycja |
Symbol |
Wartości |
Jednostka |
||
| Min. | Typowy. | Max, proszę. | |||
|
Napięcie zasilania |
Wpływ | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | - Osiem.1 | - Siedem.8 | - Siedem.5 | V | |
| Napięcie sygnału wejściowego | VCOM | 3.0 | 3.6 | 3.9 | V |
| Logika wejścia wysokie napięcie | HIV | 0.7Vcc | - | Vcc | V |
| Logika wejścia niskie napięcie | VIL | 0 | - | 0.3Vcc | V |
Obecne zużycie
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Typowy. | Max, proszę. | ||||
|
Prąd dla sterownika |
IGH | - | 0.65 | 1.0 | mA | VGH=18,9 V |
| IGL | - | 0.65 | 1.0 | mA | VGL=-7,8V | |
| ICC | - | 35 | 60 | mA | Vcc=3,3V | |
| IAVDD | - | 25 | 40 | mA | AVDD=10,0V | |
Warunki jazdy podświetlone
|
Pozycja |
Symbol |
Wartości |
Jednostka |
||
| Min. | Typowy. | Max, proszę. | |||
| Napięcie dla podświetlenia LED | VL | 11. | 12 | 13.2 | V |
| Prąd dla podświetlenia LED | IL | - | 300 | - | mA |
| Czas trwania diody | - | 30,000 | 40,000 | - | Kr. |
Charakterystyka elektryczna AC
| Parametry | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Częstotliwość zegara | RxFCLK | 20 | - | 71 | MHz |
| Marża zniekształcenia danych wejściowych | TRSKM | 500 | - | - | ps |
| Czas na zegarek | TLVCH | - | 4/(7* RxFCLK) | - | n |
| Zegar w dół | TLVCL | - | 3/(7* RxFCLK) | - | n |
Charakterystyka elektryczna prądu stałego
| Parametry | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Wyższe napięcie progowe wejściowe różnicowe | RxVTH |
- |
- |
+0.1 | V |
| Niższe napięcie progowe wejściowe różnicowe | RxVTL | - 0.1 |
- |
- |
V |
| Zakres napięcia wejściowego (jednostronny) | RxVIN | 0 |
- |
2.4 | V |
| Wpływowe różnicowe napięcie w trybie wspólnym | RxVCM | /VIDEO / 2 |
- |
2.4-WIDEO. | V |
| napięcie różnicowe | /VID. | 0.2 | - | 0.6 | V |
| Prąd różnicowy przecieku wejściowego | RVxliz | -10 | - | +10 | uA |
Specyfikacje optyczne
|
Pozycja |
Symbol |
Warunki |
Wartości |
Jednostka |
||
| Min. | Typowy. | Max, proszę. | ||||
|
kąt widzenia (CR ≥ 10) |
θL | Φ=180° ((9 godziny) | 75 | 85 | - |
stopień |
| θR | Φ=0°(3 godziny) | 75 | 85 | - | ||
| θT | Φ=90° ((12 godzin) | 75 | 85 | - | ||
| θB | Φ=270° ((6 godziny) | 75 | 85 | - | ||
| Czas reakcji | TON+ TOFF | 25 | 50 |
msec |
||
| Wskaźnik kontrastu | CR | Normalne θ=Φ=0° | 600 | 800 | - | - |
|
Kolorowość |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| Przekaźność | Tr |
- |
3.8 | 4.3 |
- |
% |
| Jednorodność |
- |
- |
75 |
- |
- |
% |
| Światłość |
L |
- |
- |
300 |
- |
cd/m2 |
