Szczegóły Produktu:
|
| Typ wyświetlacza: | transflektywny TFT LCD | Rozmiar ekranu: | 2,8 cala |
|---|---|---|---|
| Rezolucja: | 240 x 320 pikseli | jasność: | 300 cd/m² (typowo) |
| Współczynnik kontrastu: | 500: 1 | Kąt widzenia: | 60° we wszystkich kierunkach |
| Interfejs: | MCU (8/16-bitowy) i SPI (3/4-przewodowy) | Układ scalony sterownika: | ST7789T3 |
| Temperatura operacyjna.: | -20℃ do +70℃ | Podświetlenie: | 4 diody LED, podświetlane krawędziowo |
| Zasilanie: | VDD 2,4–3,3 V, VDDI 1,65–3,3 V | Zgodność: | Zgodny z REACH i RoHS |
| Interfejs dotykowy: | 4-przewodowy rezystancyjny (opcjonalnie/konfigurowalny) | Personalizacja: | Dostępna bezpłatna pomoc techniczna i częściowo niestandardowy projekt |
| Podkreślić: | 20,8-calowy moduł wyświetlacza TFT LCD,LCD o rozdzielczości 240x320 z SPI |
||

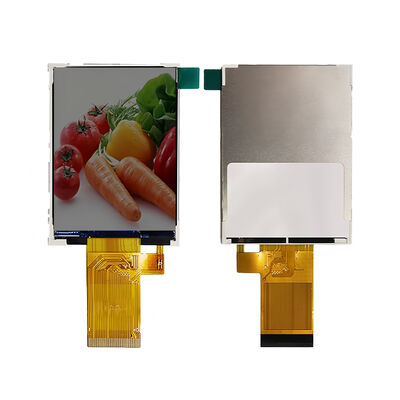

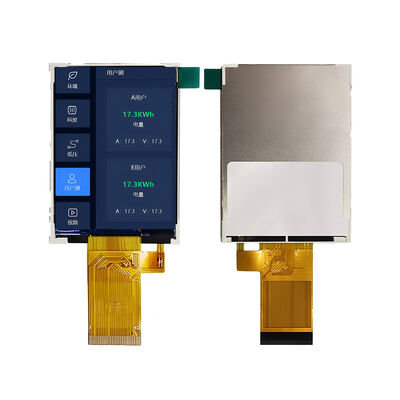

Zaprojektowany do wymagających zastosowań: 2,8-calowy modul LCD TFT
W Saef Technology Limited specjalizujemy się w tworzeniu wysokiej wydajności rozwiązań wyświetleniowych dla inżynierów i projektantów systemów, którzy wymagają niezawodności, jasności,i elastyczność w trudnych warunkachNasz 2,8-calowy Moduł Transflekcyjny TFT LCD (SFTO280PY-7422AN) został zaprojektowany tak, aby doskonalić się zarówno w jasnych warunkach zewnętrznych, jak i w warunkach o niskim oświetleniu w pomieszczeniach wewnętrznych, co czyni go idealnym wyborem dla ręcznych liczników,przenośne instrumenty, przemysłowych urządzeń HMI i urządzeń medycznych.
Z oświetleniem wstecznym o wysokiej jasności 300 cd/m2 i technologią wyświetlacza transflekcyjnego,ten moduł zapewnia doskonałą czytelność w bezpośrednim świetle słonecznym przy jednoczesnym utrzymaniu niskiej mocy w ciemnych warunkachWspółczynnik kontrastu 500:1 i szeroki kąt widzenia 60° zapewniają spójną jakość wizualną ze wszystkich kierunków.
Zaprojektowany do bezproblemowej integracji, moduł obsługuje zarówno równoległe MCU serii 8080 (8/16-bit) jak i interfejsy SPI (3/4-wire).oferuje szybkie czasy odpowiedzi (16 ms typowe) i stabilną komunikację dla aplikacji w czasie rzeczywistym.
Wyświetlacz ten, przeznaczony do pracy w temperaturze od -20 do +70 °C oraz do przechowywania w temperaturze od -30 do +80 °C, został zaprojektowany tak, aby wytrzymać ekstremalne warunki, idealnie nadający się do użytku w systemach zewnętrznych, motoryzacyjnych i przemysłowych.
Oświetlenie tylne oświetlone na krawędzi 4-LED zapewnia średnią żywotność 40 000 godzin, podczas gdy moduł jest poddawany rygorystycznym testom środowiskowym, w tym wibracji, ESD (kontakt powietrza ± 8 kV / ± 4 kV),i cyklu termicznego w celu zapewnienia trwałości w terenie.
Oferujemy bezpłatne wsparcie techniczne i usługi projektowania półprzeznaczonego, w tym integrację panelu dotykowego (RTP/CTP), opcje złącza, dostosowanie oprogramowania układowego i adaptacje mechaniczne.Niezależnie od tego, czy potrzebujesz modułu typu drop-in, czy dostosowanego rozwiązania wyświetlaniaNasz zespół inżynierów jest tu, by pomóc.
Obszar wyświetlania: 43,2 x 57,6 mm
Wskaźnik rozmiaru pixelów: 0,06 (H) x 0,18 (V) mm
Głębokość koloru: 262K
Zapewnienie zasilania: 2,8 V (VCC), 1,8 V (IOVCC)
Wymiary: 50,0 x 69,2 x 2,3 mm
Waga: zoptymalizowana dla przenośnych modeli
Zgodność: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Z ponad dziesięcioletnią wiedzą w zakresie rozwiązań TFT LCD i wyświetlaczy dotykowych, Saef Technology zapewnia:
Wsparcie na poziomie eksperta: Bezpośredni dostęp do naszego zespołu inżynierów do przeglądu projektu, walidacji i rozwiązywania problemów.
Szybkie tworzenie prototypów: krótki czas realizacji próbek i wariantów niestandardowych.
Globalna logistyka: niezawodne wysyłki do UE, USA i na całym świecie.
Zapewnienie jakości: Każdy moduł jest testowany zgodnie ze standardami MIL-STD-105E z inspekcją opartą na AQL.
Ręczne urządzenia badawcze i pomiarowe
Przenośne monitory medyczne
Płyty sterujące przemysłowe
Nawigacja na zewnątrz i telematyka
IoT i systemy wbudowane
Płyty rozdzielcze samochodowe i wyświetlacze morskie
Gotowi do zintegrowania wysokiej widoczności, wysokiej niezawodności wyświetlacza w swoim następnym projekcie?
Skontaktuj się z naszym zespołem sprzedaży technicznej w celu uzyskania informacji o cenach, arkuszach danych i konsultacjach dotyczących projektowania niestandardowego.
Wymiary obrysów mechanicznych
Definicja pin interfejsu
| Numer PIN. | Symbol | Funkcja |
| 1 | XL | Dotknij lewej linii. |
| 2 | YU | Dotknij górnego obwodu. |
| 3 | XR | Dotknij prawej linii końcowej. |
| 4 | YD | Dotknij dolnej linii. |
| 5 | GND | Powierzchnia |
| 6 | IOVCC | Zasilanie: 1,8 V |
| 7 | Wpływ | Zasilanie: 2,8 V |
| 8 | FMARK | Sygnał synchronizacji ram |
| 9 | CS | Chip wybierz pin wejściowy (aktywny niski) |
| 10 | RS/SPI_SCL | Wyświetlanie danych/pin wyboru polecenia w równoległym zegarowym seryjnym interfejsie SPI |
| 11 | WR/SPI_RS |
Aktywność zapisu w równoległym interfejsie MCU 8080. Wyświetlanie danych/pinów wyboru polecenia w interfejsie SPI |
| 12 | R & D | Przeczytanie włączone w równoległym interfejsie MCU 8080. |
| 13 | SDA | SPI interfejs wejściowy/wyjściowy pin. |
| 14 | SDO | Pin wyjściowy interfejsu SPI. |
| 15 | Zresetowanie | Zewnętrzny wpis resetowy. |
| 16 | GND | Powierzchnia |
| 17-32 | DB0-DB15 | MCU równoległy przycisk danych interfejsu |
| 33 | LEDA | Światło tylne LED ((Anoda) |
| 34-36 | LEDK | Światło tylne LED (katodę) |
| 37 | NC | NC |
| 38 | IM0 | Wybierz tryb interfejsu MCU |
| 39 | IM1 | Wybierz tryb interfejsu MCU |
| 40 | IM2 | Wybierz tryb interfejsu MCU |
Maksymalna wartość bezwzględna
| Pozycja | Symbol | Ocena | Jednostka |
| Napięcie zasilania | VDD | - 0.3 ~ +4.6 | V |
| Napięcie zasilania (logiczne) | VDDI | - 0.3 ~ +4.6 | V |
| Napięcie zasilania sterownika | VGH-VGL | -0,3 ~ +30.0 | V |
| Zakres napięcia wejściowego logicznego | Numer pojazdu | -0,3 ~ VDDI + 0.5 | V |
| Zakres napięcia wyjściowego logicznego | VO | -0,3 ~ VDDI + 0.5 | V |
| Zakres temperatury pracy | TOPR | -20 ~ +70 | °C |
| Zakres temperatury przechowywania | TSTG | -30 ~ +80 | °C |
Charakterystyka elektryczna prądu stałego
|
Parametry |
Symbol |
Warunki |
Specyfikacja |
Jednostka |
||
| Min. | TYP. | Max. Max. | ||||
| Władza i napięcie operacyjne | ||||||
| Napięcie systemu | VDD |
Działanie napięcie |
2.4 | 2.75 | 3.3 | V |
| Napięcie operacyjne interfejsu | VDDI |
Zaopatrzenie I/O napięcie |
1.65 | 1.8 | 3.3 | V |
| Wielki napięcie sterownika bramy | VGH | 12.2 | 14.97 | V | ||
| Kierowca bramy niskiego napięcia | VGL | - Dwanaście.5 | - Siedem.16 | V | ||
| Napięcie zasilania sterownika bramy | VGH-VGL. | 19.36 | 27.47 | V | ||
| Wpływ / wyjście | ||||||
| Logiczne wysokie napięcie wejściowe | HIV | 0.7VDDI | VDDI | V | ||
| Logiczne niskie napięcie wejściowe | VIL | WSS | 0.3VDDI | V | ||
| Włókno wyjściowe logiczne | VOH | IOH = -1,0mA | 0.8VDDI | VDDI | V | |
| Logiczne niskie napięcie wyjściowe | VOL | IOL = +1,0mA | WSS | 0.2VDDI | V | |
| Logiczne wysokie prądy wejściowe | IIH | VIN = VDDI | 1 | uA | ||
| Logiczne niskie prądy wejściowe | IIL | VIN = VSS | -1 | uA | ||
| Prąd przecieku wejściowego | IIL | IOH = -1,0mA | - 0.1 | +0.1 | uA | |
| Napięcie VCOM | ||||||
| Amplituda VCOM | VCOM | WSS | V | |||
| Sterownik źródłowy | ||||||
| Zakres wyjścia źródła | Wsout | Numer pojazdu | VAP | V | ||
| Gamma Referencyjne napięcie (pozytywne) | VAP | 4.45 | 6.4 | V | ||
| napięcie odniesienia gamma (negatywne) | Numer pojazdu | - Cztery.6 | - Dwa.65 | V | ||
| Czas rozliczania wyjścia źródłowego | Tr | Poniżej z dokładnością 99% | 20 | my | ||
| Wyjściowe napięcie offsetowe | VOFFSET | 35 | mV | |||
Specyfikacje optyczne
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Światłości białej (środek) | Lv |
Θ=0 Normalne Oglądanie Kąt IBL=80mA |
- Tak. | 300 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 16 | - Tak. | ms | ||
| Wskaźnik kontrastu | CR | - Tak. | 500 | - Tak. | - Tak. | ||
|
KolorChromatyczność(CIE1931) |
biały | Wx | - Tak. | 0.301 | - Tak. | ||
| Wy | - Tak. | 0.337 | - Tak. | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 60 | - Tak. | |
| ΘR | - Tak. | 60 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 60 | - Tak. | |||
| ΘD | - Tak. | 60 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | - Tak. | 55 | - Tak. | % | |
| Optymalny kierunek widzenia | Transflektywne | ||||||
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 60 | 80 | mA |
| napięcie LED | VL | - | 2.8 | 3.2 | V |
| Czas eksploatacji diody LED | Kr. | 30000 | 40000 | - | Godzina |
