Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT | Rozmiar ekranu: | 13,3 cala (przekątna) |
|---|---|---|---|
| Rezolucja: | 1920 (w poziomie) x 1080 (w pionie) Full HD | Jasność: | 2000 cd/m² (nitów), wysoka jasność |
| Interfejs: | eDP (wbudowany DisplayPort) – 2 tory | Ekran dotykowy (CTP): | Przewidywany pojemnościowy (PCAP), szkło-szkło |
| Temperatura pracy: | -20°C do +70°C (szeroka temperatura) | Kąt widzenia: | 85°/85°/85°/85° (wszystkie kierunki) |
| Kolor Gamut: | 72% NTSC (typowo) | typ panelu: | TFT LCD, zwykle czarny, IPS |
| Kluczowa aplikacja: | Przemysłowe HMI, urządzenia medyczne, POS | Zgodność: | REACH, RoHS, bezhalogenowy |
| Podkreślić: | 130,3-calowy moduł wyświetlacza TFT LCD,interfejs FHD eDP LCD |
||
13,3-calowy wyświetlacz FHD czytelny na światło słoneczne przeznaczony do zastosowań zewnętrznych i o wysokim oświetleniu otoczenia

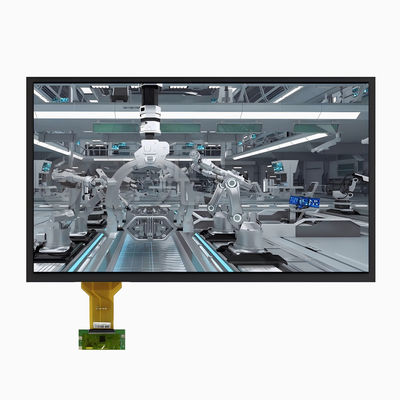

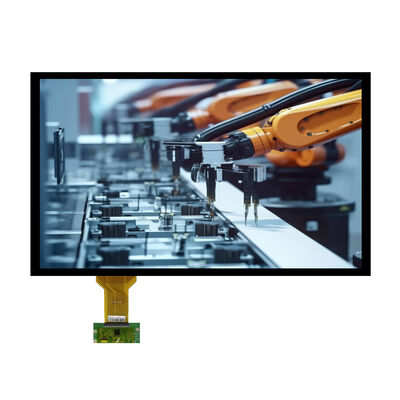

Saef Technology Limited przedstawiaSFTO1330WN-7432A-CT2, premium 13,3-calowy moduł TFT LCD specjalnie zaprojektowany do zastosowań, w których widoczność w bezpośrednim świetle słonecznym i odporność na działanie środowiska nie są przedmiotem negocjacji.Rozdzielczość Full HD 1920×1080, oraz zintegrowany wyświetlany pojemnościowy panel dotykowy z obróbką powierzchniową przeciwbłysku i UV, moduł ten jest idealnym rozwiązaniem wyświetlania dla kiosków zewnętrznych, sygnalizacji cyfrowej, przemysłowych HMI,żeglugi morskiej, i infrastruktury transportowej.
Zaprojektowane do rozwiązywania kluczowych problemów projektowych:
Czytelność światła słonecznego bez kompromisów:W temperaturze 2000 nitów wyświetlacz zachowuje wyjątkową jasność nawet w bezpośrednim świetle słonecznymWskaźnik kontrastu 1000:1 i szeroki kąt widzenia 89° zapewniają czytelność treści z każdej perspektywy.
Interfejs dotykowy:Panel dotykowy PCAP wyposażony jest w chemicznie wzmocnione szkło osłonowe o twardości ołówka ≥ 6H, przeciwświetlenie (10% mgły) i obróbkę powierzchniową przeciw UV,i pozostaje funkcjonalny nawet w mgle lub przy kroplach wody powierzchniowejKontroler dotykowy ILI12511 obsługuje działanie 3,3 V lub 5 V oraz interfejsy I2C/USB/UART dla elastycznej integracji systemu.
Interfejs eDP dużych prędkości:Wbudowany interfejs DisplayPort zapewnia wideo Full HD w częstotliwości 60 Hz z minimalną degradacją sygnału, obsługując nowoczesne platformy procesorów i FPGAInterfejs jest zaprojektowany do pracy tylko w trybie DE z częstotliwością zegara do 147,8 MHz.
Niezawodność klasy przemysłowej:Certyfikowane do pracy w temperaturze od -20 do +70 °C oraz do przechowywania w temperaturze od -30 do +80 °C, z kompleksowymi badaniami niezawodności, w tym w zakresie wstrząsu termicznego, wilgotności, wibracji i ESD (±8 kV powietrze, ±4 kV kontakt).
Specyfikacje techniczne projektowania systemu:
| Parametry | Wartość |
|---|---|
| Obszar aktywny | 2930,76 mm × 165,24 mm |
| Wskaźnik pikseli | 00,153 mm × 0,153 mm |
| Wyświetlanie kolorów | 16.7M |
| Typ podświetlenia | LED o oświetleniu krawędziowym, 2 struny × 5 LED |
| Napięcie podświetlenia | 27V33V (typowo 30V) |
| Prąd podświetlenia | 600 mA w sumie (300 mA na strunę) |
| Zasilanie | VCC = 3,3 V, BLU = 12 V |
| Interfejs dotykowy | I2C / USB / UART (wybrane) |
| Napięcie dotykowe | 3.3V lub 5V (wybrane) |
| MTBF | 40,000 godzin (podświetlenie) |
Dostosowanie i wsparcie techniczne
Podczas gdy ten moduł jest kompleksowym rozwiązaniem do sterowania ekranem dotykowym, Saef oferujepółprzebrane i pełnoprzebraneopcje zgodne z Twoimi wymaganiami:
Dostosowanie optyczne:Dostosowanie jasności, poziomu przeciwbłysku lub dodanie powłoki przeciwodcisku palca (AF)
Modyfikacje mechaniczne:Dostosowanie wymiarów konturów, długości FPC lub pozycji otworów montażowych
Uaktualnienia dotykowe:Zintegrowanie różnych kontrolerów dotykowych lub obsługa funkcji rękawiczki dotykowej
Adaptacja interfejsu:Zmiana liczby pasów eDP lub dodanie opcji wyjścia LVDS
Wykrycie:Dostosowanie języka OSD, silnika koloru lub ustawień DCR
Idealne do:
Elektryczne urządzenia elektryczne
Wystawy morskie i żeglugowe
Systemy transportu i wskazówek drogowych
Panele sterujące przemysłowe w jasnym otoczeniu
Sprzęt diagnostyczny medyczny (monitory w sali operacyjnej)
Aplikacje lotnicze i kosmiczne
Elektronika użytkowa klasy wyższej (gry, kreatywne stacje robocze)
Zbudowany do najtrudniejszych warunków, zaprojektowany do bezproblemowej integracji.
W Saef współpracujemy z zespołami inżynierskimi od koncepcji do produkcji, dostarczając szczegółową dokumentację techniczną, próbki oceny,i responsywne wsparcie projektowe, aby zapewnić bezbłędne działanie rozwiązania wyświetlacza w terenie.
Wymiary mechaniczne
Wymiary mechaniczne ekranu dotykowego
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy | TOP | +20 | +70 | °C |
| Temperatura przechowywania | TST | - 30 | +80 | °C |
| wilgotność otoczenia roboczego | Skocz. | - | 90 | % RH |
| Wilgotność w magazynie | Hst | - | 90 | % RH |
| Wymóg uwalniania ciepła | Trys | 15 | °C | |
Charakterystyka elektryczna modułu TFT LCD
|
Parametry |
Symbol | Oceny ratingowe |
Jednostka |
||
| Min. | TYP | Max. | |||
| Napięcie wejściowe zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Prąd zasilania | IDD | - | - | - | mA |
|
Zasilanie sterownika LEDnapięcie |
HVDD | 2.7 | 24 | V | |
|
Zasilanie sterownika LEDAktualność |
IHVDD | 20 |
- |
mA | |
| Zużycie energii LED | PLED | 2.7 | W | ||
| Pozytywne napięcie progowe wejściowe | VIT+ | +100 | mV | ||
| Poziom napięcia progowego wejściowego | VIT- | -100 | mV | ||
| Wpływowe różnicowe napięcie w trybie wspólnym | Vcom | TBD | V | ||
Charakterystyka jednostki oświetlenia tylnego
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 27 | 30 | 33 | V | Jeśli=300 mAX 2 |
| Prąd zasilający | Jeśli | - | 600 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | 10 uA |
| Rozpraszanie mocy | Pd | - | 18 | - | W | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=600mA |
| Czas życia | - | 40000 | - | - | Kr. | Jeśli=600 mA |
| Kolor podświetlenia | Biały | |||||
Specyfikacja CTP
| Kategoria | Parametry | Specyfikacja |
|
Ogólne |
Struktura | Szkło pokrywające + szkło DITO |
| Wzmocnienie soczewek | Wzmocnione chemicznie | |
| Twardota powierzchni okładki soczewki |
≥ 6H (twardota ołówka) |
|
| Wskaźnik przenoszenia światła | ≥ 85% | |
| Temperatura działania | -20°C ~ +70°C, ≤85% RH | |
| Temperatura przechowywania | -30°C ~ +80°C, ≤85% RH | |
|
Elektryczne |
Interfejs | IIC / USB / UART |
| IC dotykowy | IL12511 | |
| napięcie zasilania (VDD) |
3.3V lub 5V (wybrane) |
|
|
Odporność gospodarza (SDA/SCL) |
Konfiguracja na tablicy głównej |
|
| Środowiskowe | Warunki eksploatacji | Funkcjonalne w mgle/wodach powierzchniowych |
|
Powierzchnia Właściwości |
Atrament powierzchni | Środki anty-UV |
| Obsługa powierzchni | Światło przeciwbłyskowe (Haze: 10%) | |
| Laminat LCD-TP | OCA (optycznie przejrzysty klej) | |
| Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |
